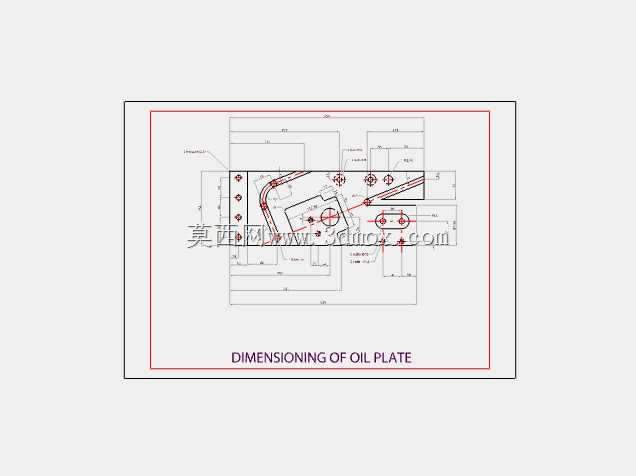

油板带尺寸标注二维CAD工程设计图

　　在电力输配、工业电控系统的变压器配套构件设计中，油板作为承载油路导流、结构密封衔接的核心钣金类零件，其加工精度直接决定整套油浸式设备的密封可靠性与油路导通稳定性，一旦尺寸偏差超出公差范围，极易出现渗漏油、油路错位等故障，直接影响设备的绝缘性能与运行寿命。这套带完整尺寸标注的油板工程图，完全围绕实际加工与装配需求展开设计，所有标注逻辑均贴合一线钣金加工、钳工划线、钻孔攻丝的作业流程，没有冗余的装饰性线条，每一处尺寸标注都对应加工环节的关键测量基准。

　　从图面的尺寸链排布来看，设计阶段优先确立了油板的主安装基准边，所有孔位的定位尺寸均从该基准出发做链式标注，避免了多基准换算带来的累积误差，加工人员拿到图纸后可直接以基准边为定位靠面，在剪板下料完成后直接进行划线作业，无需二次换算坐标，能有效缩短单件加工的准备周期。针对油板上的弯折成型区域，图纸明确标注了弯折半径与弯折边的直线段长度，充分考虑了钣金弯折过程中的材料延展特性，避免弯折后出现孔位偏移、板面翘曲的问题，弯折区域与相邻安装孔的安全距离也做了明确标注，防止弯折应力传导至孔位周边导致密封面平整度下降。油板上的各类安装孔做了明确的尺寸区分：用于油路对接的通孔标注了配合公差范围，可直接匹配对应规格的油路接头，保证装配后的密封面贴合度；用于构件固定的螺纹孔标注了有效攻丝深度，能避免现场装配时出现螺丝锁附不到位、滑牙等问题；还有几处定位销孔的位置度公差做了严格限定，装配时可先穿入定位销完成油板与相邻构件的位置对齐，再锁附固定螺丝，大幅降低现场装配的对位难度，减少装配应力导致的板面变形。

　　从安装边界来看，图纸明确标注了油板的整体外轮廓尺寸，以及所有孔位距离板边的最小安全距离，设计人员在做整套变压器的油路布局时，可直接根据外轮廓尺寸预留安装空间，无需额外考虑构件干涉问题，板边的倒角尺寸也做了明确标注，既可以去除下料后的毛刺避免划伤安装人员，也能避免板边锐角刺破密封垫片导致渗漏。在实际应用场景中，这类油板主要用于油浸式变压器的油箱与外接油路、冷却组件的衔接部位，既要承受油路内的油压负载，也要适配油箱外壁的安装基面，因此图纸上对板面的平面度公差也做了隐含的设计要求——所有密封面区域的尺寸标注均以同一基准面为参照，加工时只需一次装夹即可完成密封面的铣平作业，保证密封面的平面度满足密封垫片的压缩要求，长期运行下也不会因为压力波动出现渗漏。

　　不同于很多概念性的设计图纸，这套油板的工程图完全落地于实际生产需求，尺寸标注没有出现封闭尺寸链，给加工环节预留了合理的公差调整空间，关键配合尺寸的公差选择完全匹配变压器构件的常用配合等级，既不会因为公差过严增加不必要的加工成本，也不会因为公差过松导致装配适配性差。对于从事变压器结构设计、油路系统布局的工程人员来说，这套图纸的标注逻辑具备很高的参考价值，其基准选择、尺寸链排布、公差匹配的思路，完全可以复用到同类油路连接板、密封隔板的设计工作中，能有效减少设计阶段的疏漏，降低后续加工、装配环节的问题反馈率。在三维建模过程中，也可以直接依托图面的标注尺寸完成参数化建模，所有特征的定位尺寸都有明确依据，建模完成后生成的工程图可直接对接生产，无需重新梳理尺寸逻辑，能大幅缩短从设计到投产的周期。
