旋转转直线运动快速返回机构结构设计

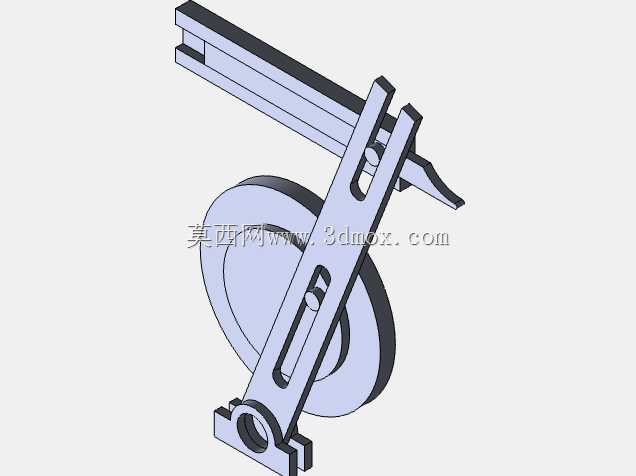

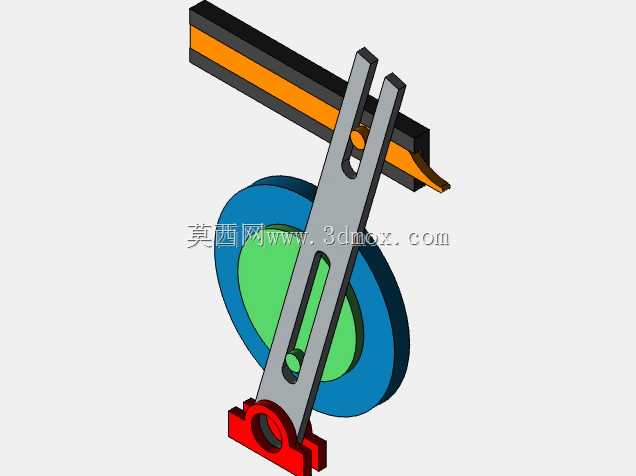

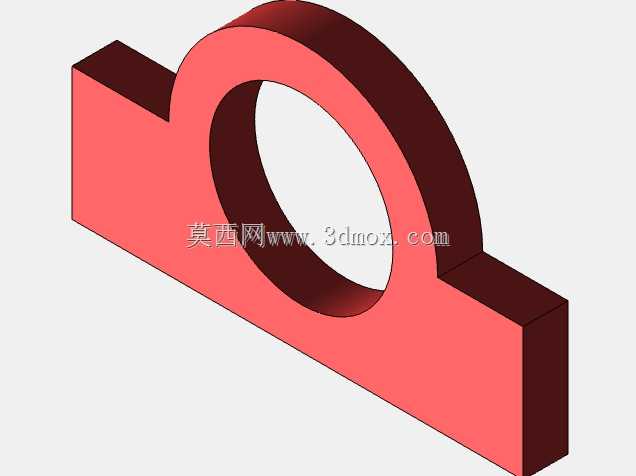

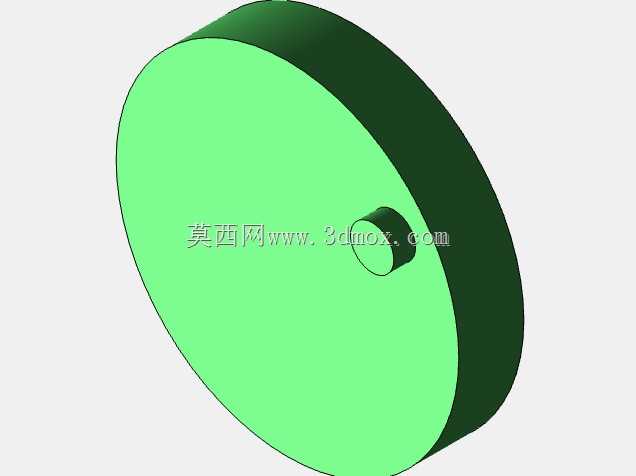

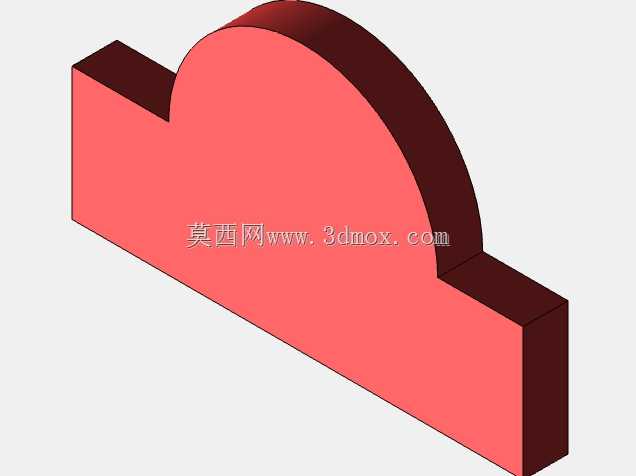

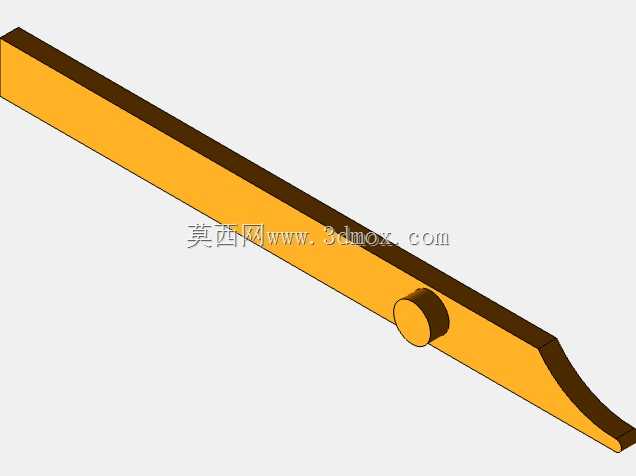

　　在各类成型加工设备的进给传动系统中，快速返回机构是兼顾作业效率与传动平稳性的核心功能部件，这类机构的核心价值在于将连续旋转输入转化为带急回特性的往复直线输出，让工作行程保持匀速进给保障加工精度，空回行程快速复位缩短非作业时间，在冲压、送料、裁切等需要往复直线动作的设备场景中应用极为广泛。从结构组成来看，这套机构采用偏心圆盘作为原动件，圆盘通过偏心销轴与带长槽的摆杆形成滑动铰接配合，摆杆下端通过铰接支座固定在安装基座上，上端的叉形结构与水平布置的滑枕形成滑动配合，当偏心圆盘做整周连续旋转时，偏心销轴会在摆杆的长槽内滑动，带动摆杆绕下端铰接点做定轴往复摆动，摆杆上端的叉形结构则推动滑枕沿水平导轨做往复直线运动，通过偏心距的参数匹配实现工作行程慢进、回程快退的急回运动特性。

　　设计这类机构时，首先要根据设备的额定行程确定偏心圆盘的偏心距参数，偏心距的两倍直接决定滑枕的最大直线行程，需要预留10%左右的行程余量避免机构运动到死点位置出现卡滞；其次要核算摆杆长槽的长度尺寸，槽长需要覆盖偏心销轴在摆杆摆动全行程内的滑动距离，槽的两侧面要做表面硬化处理降低滑动磨损，铰接位置的销轴要选用耐磨轴承钢材质，配合自润滑衬套减少长期运行的维护频次。

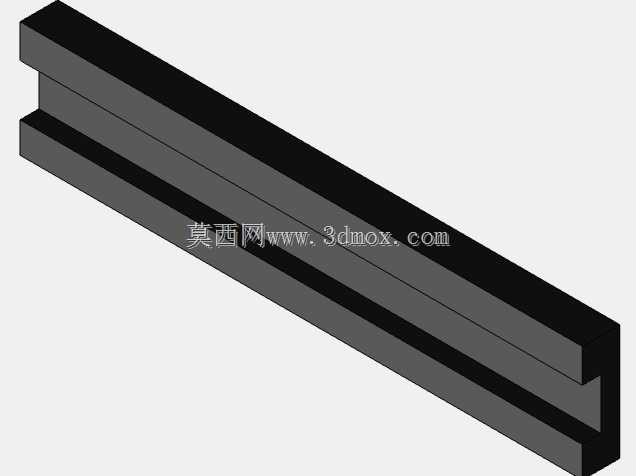

　　安装边界方面，下端铰接支座的安装孔位需要与设备基座的安装面保持垂直，铰接孔的中心轴线要与偏心圆盘的旋转轴线保持空间平行，否则会出现运动卡滞、磨损加剧的问题；水平滑枕的导轨安装面需要与铰接支座的安装基准面保持平行，平行度公差要控制在0.05mm/m以内，避免滑枕运动过程中出现别劲现象；偏心圆盘的输入轴端要预留与驱动电机、减速机构连接的轴伸长度，轴伸上要设计键槽保证扭矩传递的可靠性。实际应用中，这类机构相比普通曲柄滑块机构，急回特性的调节更加灵活，只需要调整偏心销轴在圆盘上的固定位置就能改变行程大小和急回系数，不需要更换整套连杆部件，在小吨位冲压设备、自动送料机构、简易裁切设备中应用时，能够有效简化设备的传动链结构，降低整体制造成本。

　　设计过程中还要做运动干涉校验，要模拟机构全行程运动状态，确认摆杆摆动过程中不会与偏心圆盘、安装基座、滑枕导轨等周边部件发生碰撞，摆杆上端叉形结构的开口宽度要与滑枕的配合尺寸保持合理间隙，间隙过大会导致运动冲击噪音，间隙过小则会出现滑动卡滞；滑枕的行程两端要设计缓冲限位结构，避免机构运动到行程极限位置时出现刚性撞击，延长部件的使用寿命。从受力角度分析，偏心销轴是整个机构的核心受力部件，需要根据设备的最大工作负载核算销轴的剪切强度和弯曲强度，配合位置的表面粗糙度要控制在Ra1.6以下，降低滑动摩擦阻力；摆杆作为传力部件，截面形状要采用抗弯性能更好的工字形或者矩形截面，在保证结构强度的前提下尽可能降低自身重量，减少运动过程中的惯性冲击。
