双耳铰接式连接吊耳结构设计

　　这类双耳铰接结构在工业场景里的应用覆盖范围极广，从重型工程机械的动臂连接、液压油缸杆端铰接，到输送设备的张紧机构铰接点、工装夹具的翻转连接位，甚至小型自动化设备的连杆传动节点，都能看到同结构逻辑的零件身影。它的核心作用是实现两个部件之间的可转动铰接连接，同时传递沿销轴轴向垂直方向的拉压载荷，避免连接部位出现刚性约束带来的应力集中问题。

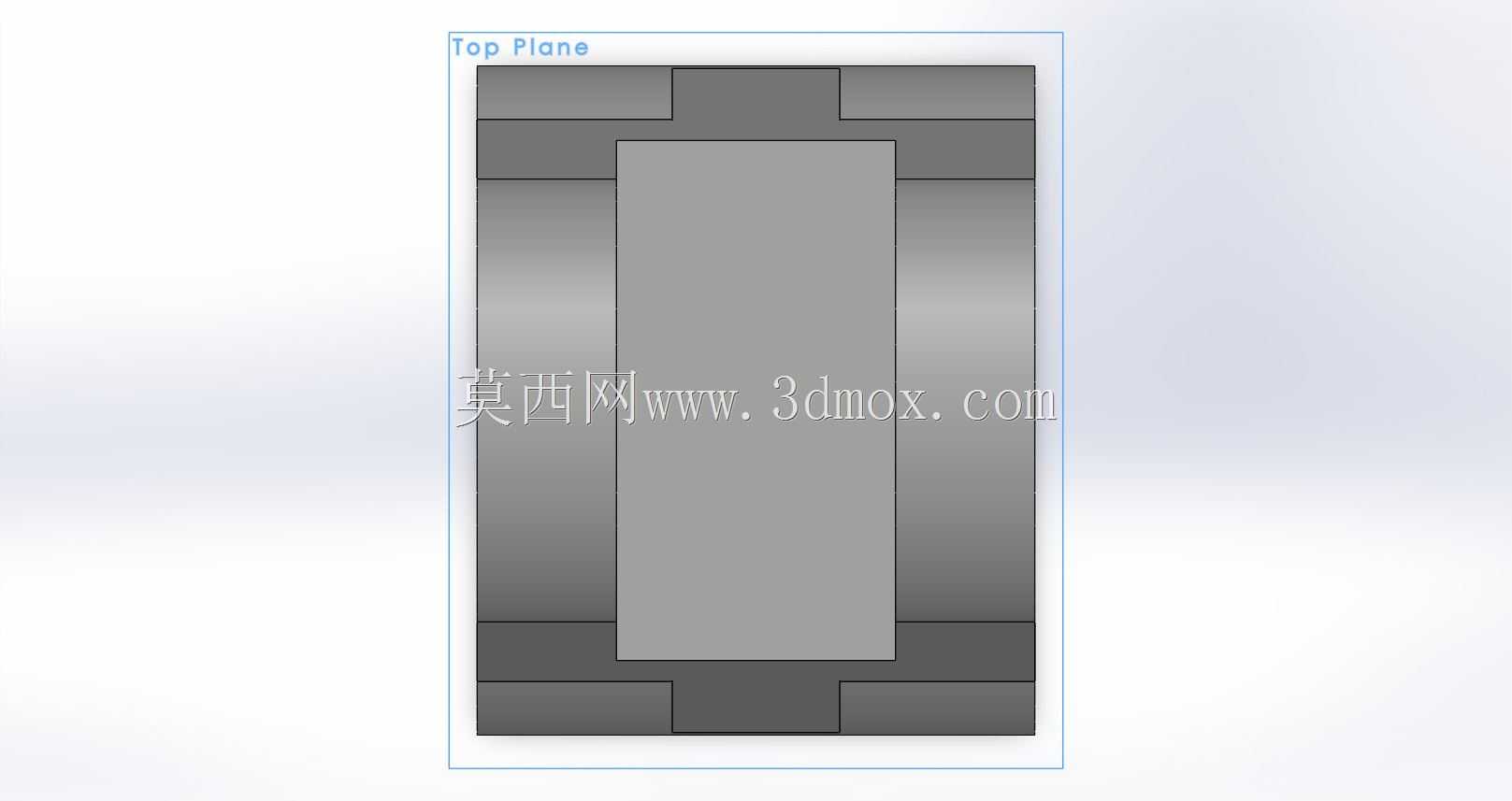

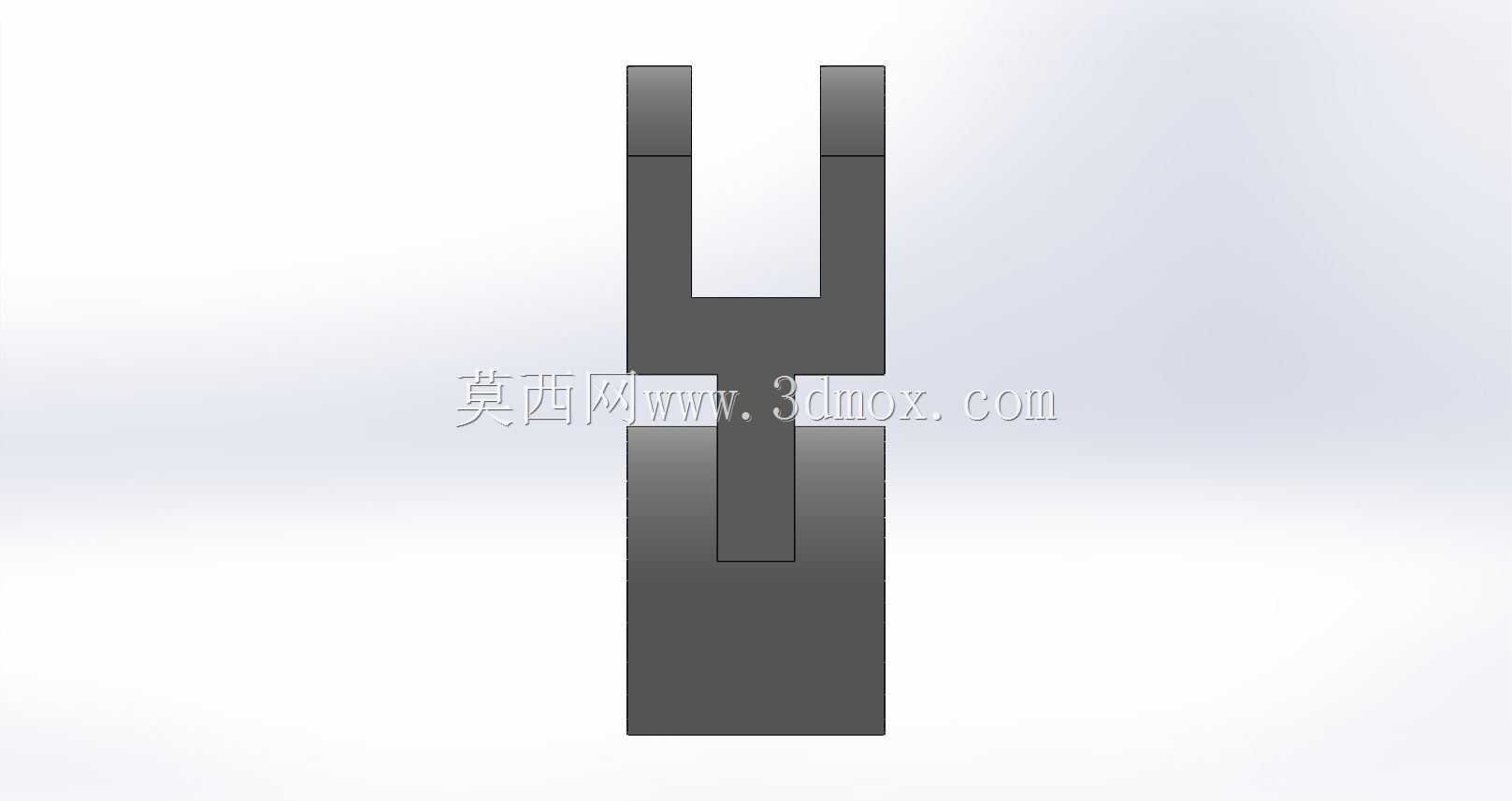

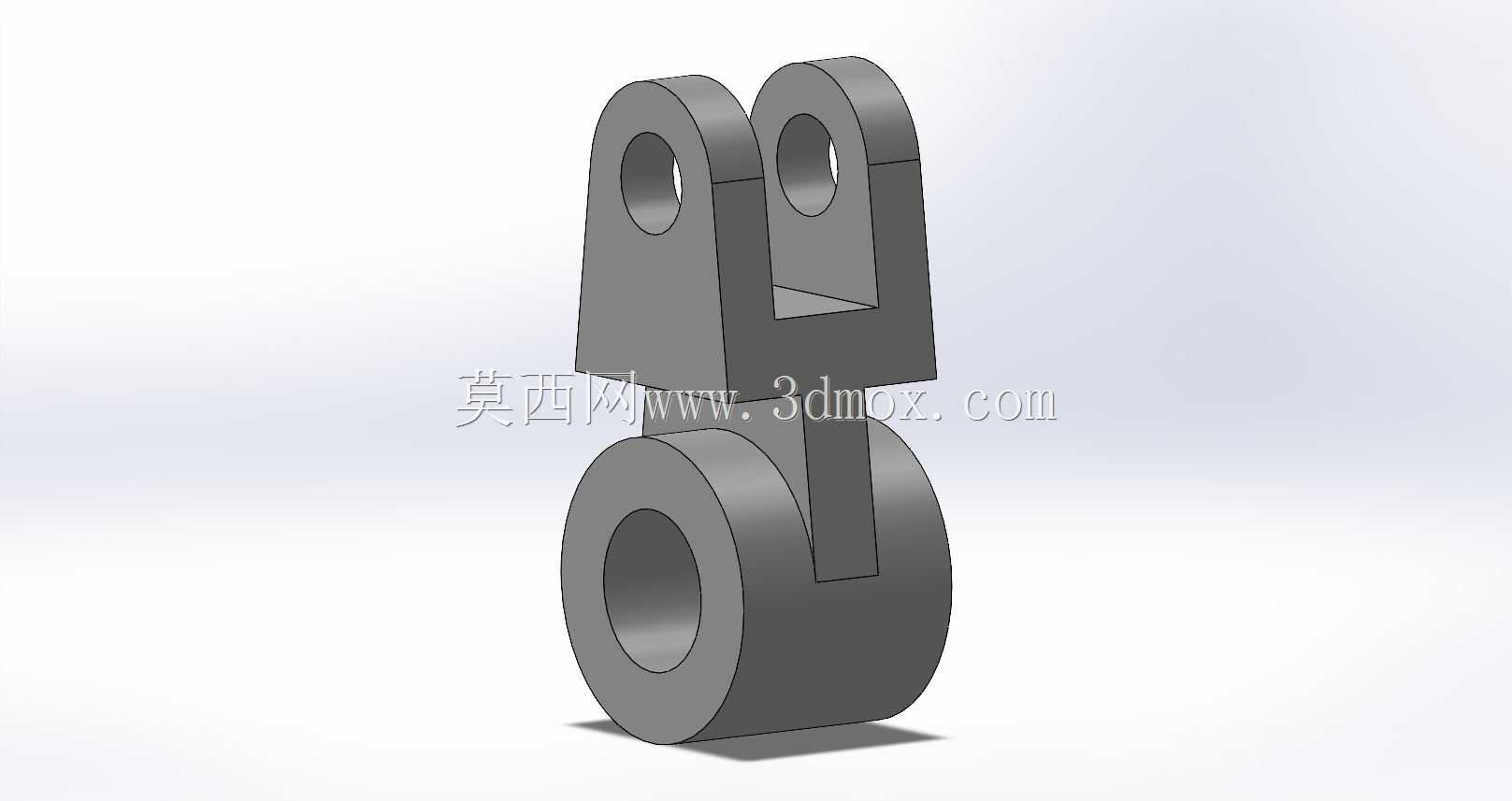

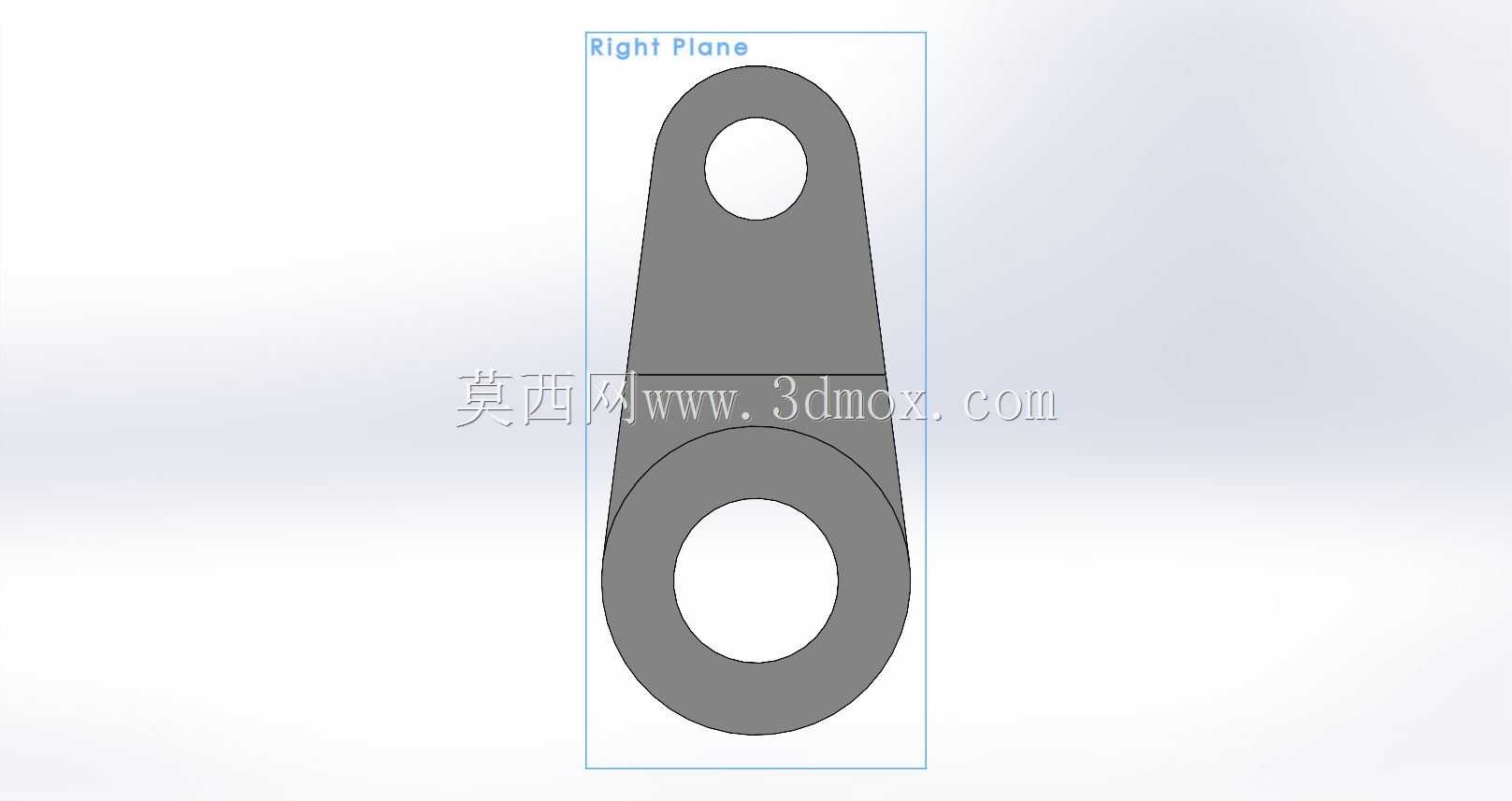

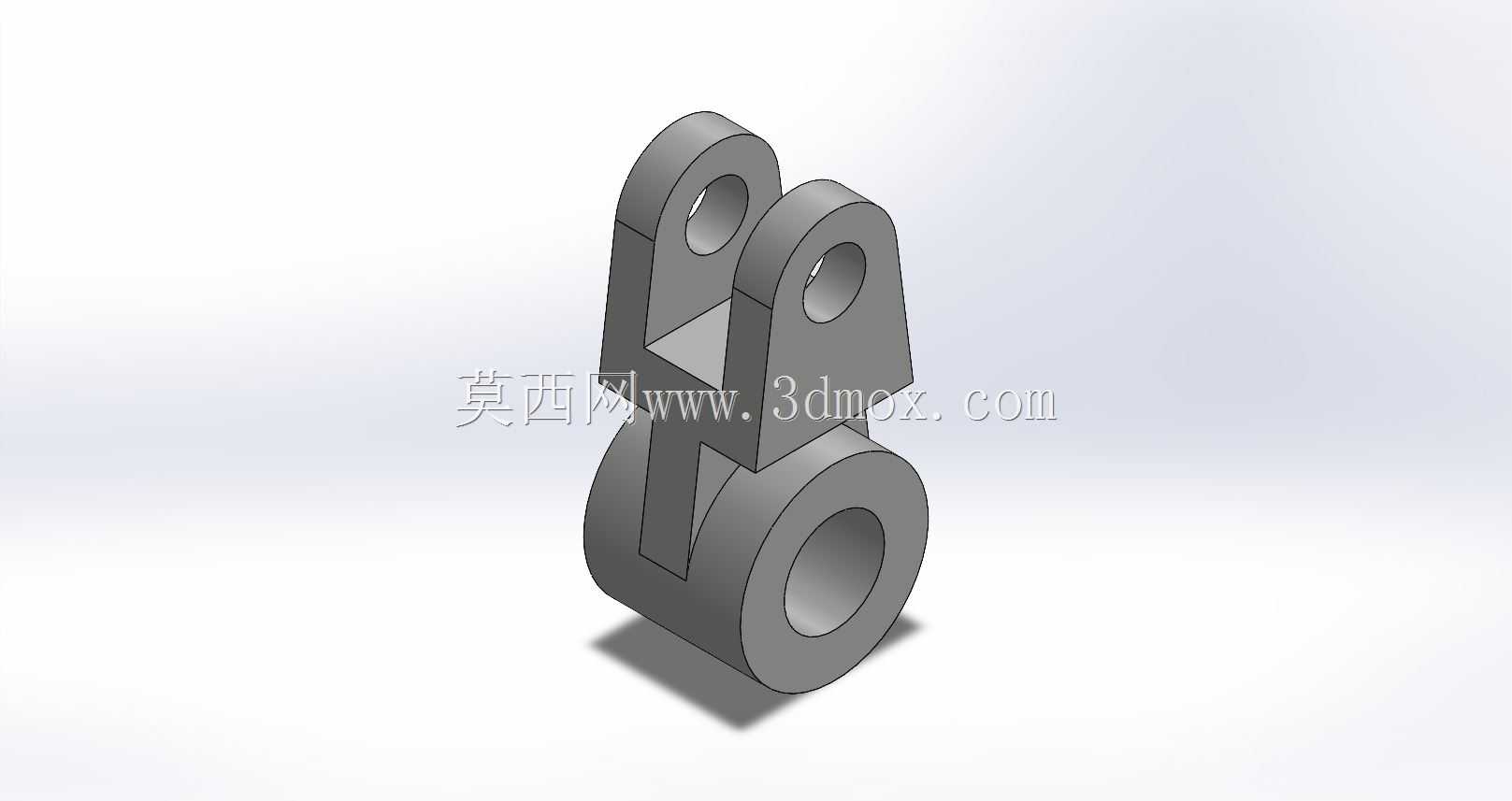

　　从结构功能上看，这个零件采用上下分体式连接逻辑，下部是单耳带通孔的套筒结构，上部是平行对称布置的双耳带孔支耳，上下两部分通过中间的连接块实现刚性过渡，整体为一体化加工成型的结构。下部的单耳通孔用来穿装固定销轴，实现与下方固定基座或者被连接部件的铰接，上部的两个平行支耳的同轴通孔用来穿装另一根销轴，连接上方的活动部件，两个铰接点的轴线保持平行，确保转动过程中不会出现卡滞。中间的连接块做了等强度的过渡设计，没有出现直角突变的结构，所有棱边都做了小圆角处理，避免热处理或者受载时在应力集中位置出现开裂。

　　做这个结构的三维设计时，首先要确定的是两个铰接孔的中心距，这个尺寸直接决定了铰接转动的行程范围，中心距过小会导致上下部件转动时出现结构干涉，中心距过大则会增加不必要的结构重量，同时降低整体的刚性。上部两个支耳的间距需要匹配被连接部件的单耳厚度，预留0.2到0.5毫米的装配间隙，保证销轴穿装后被连接件能在两个支耳之间灵活转动，不会出现夹滞问题。支耳的厚度需要根据额定载荷做剪切强度校核，单个支耳承受的剪切力是总载荷的一半，按照材料的许用剪切应力计算出最小厚度后，再预留1.5倍的安全系数，避免冲击载荷下出现支耳断裂。下部套筒的长度需要匹配下方基座的安装宽度，通孔的直径要和配套销轴的直径做基孔制配合，一般选H8的公差等级，既保证转动灵活，又不会出现过大的间隙导致晃动。

　　设计过程中还要考虑安装边界的限制，上部两个支耳的外侧总宽度不能超过安装位置的预留空间，否则装配时支耳会和周边结构发生碰撞；下部套筒的外径也要考虑下方安装座的开口尺寸，确保零件能顺利放入安装位。两个铰接孔的同轴度公差要控制在0.02毫米以内，否则销轴穿装后会出现别劲的情况，长期转动会加剧销轴和孔壁的磨损，缩短零件的使用寿命。孔的内壁要做一定的表面粗糙度要求，一般Ra1.6即可，如果是重载高频转动的场景，还需要在孔内加装铜套或者自润滑轴承，这时候设计时就要提前预留衬套的安装余量，把孔的直径加大到衬套的外径尺寸，同时考虑衬套的压装定位台阶。

　　从实际使用的角度看，这种对称双耳的结构比单耳结构的受力平衡性更好，载荷能均匀分配到两个支耳上，不会出现单侧偏载的问题，但是对两个支耳的孔同轴度要求更高。中间连接块的截面尺寸要做抗弯强度校核，因为当上下铰接点承受载荷时，中间连接块会承受弯矩作用，截面尺寸过小会导致连接部位出现弯曲变形，影响铰接的灵活性。零件的材料一般根据载荷等级选择，轻载场景可以用普通碳素结构钢，做发黑处理防锈即可；中重载场景可以选用合金结构钢，经过调质处理提升综合力学性能，孔壁做高频淬火提升耐磨性；如果是有防腐要求的户外或者化工场景，还可以选用不锈钢材料加工，或者在表面做镀锌、达克罗处理。

　　建模的时候要注意所有的倒角和圆角都要符合加工工艺要求，不能出现无法加工的尖角，支耳和中间连接块的过渡位置要做足够大的圆角，分散应力。零件的重量也要做控制，在满足强度要求的前提下，可以在连接块的非受力位置做减重槽设计，降低整体重量，尤其是在移动设备上使用的铰接件，减重能有效降低设备的运动惯量，提升运行稳定性。装配时要注意销轴的轴向固定，一般采用开口销或者轴用挡圈对销轴进行轴向限位，防止设备运行过程中销轴窜出，引发安全事故，所以在设计孔的位置时，要提前预留出挡圈或者开口销的安装空间，避免装配时出现空间不足的问题。
