工业传动用ANSI标准链轮结构设计

　　在各类需要实现远距离同步动力传输的工业场景里，链轮链条传动始终是可靠性表现突出的传动方案，相比带传动不存在打滑丢转的问题，相比齿轮传动对安装中心距的公差容忍度更高，日常运维的拆装难度也更低，因此在工业机械、自动化输送线、机动车辆传动系统、航空航天地面保障设备、物料搬运装备里都有极高的应用占比。这款链轮的设计完全贴合ANSI链条标准，做参数化建模时首先要匹配对应规格链条的节距参数，齿形的轮廓修型直接决定了传动过程中链条滚子和齿面的啮合顺畅度，建模时齿槽的圆弧半径、齿顶的倒角修缘都严格对照标准取值，避免运行中出现卡链、跳齿的异常工况。

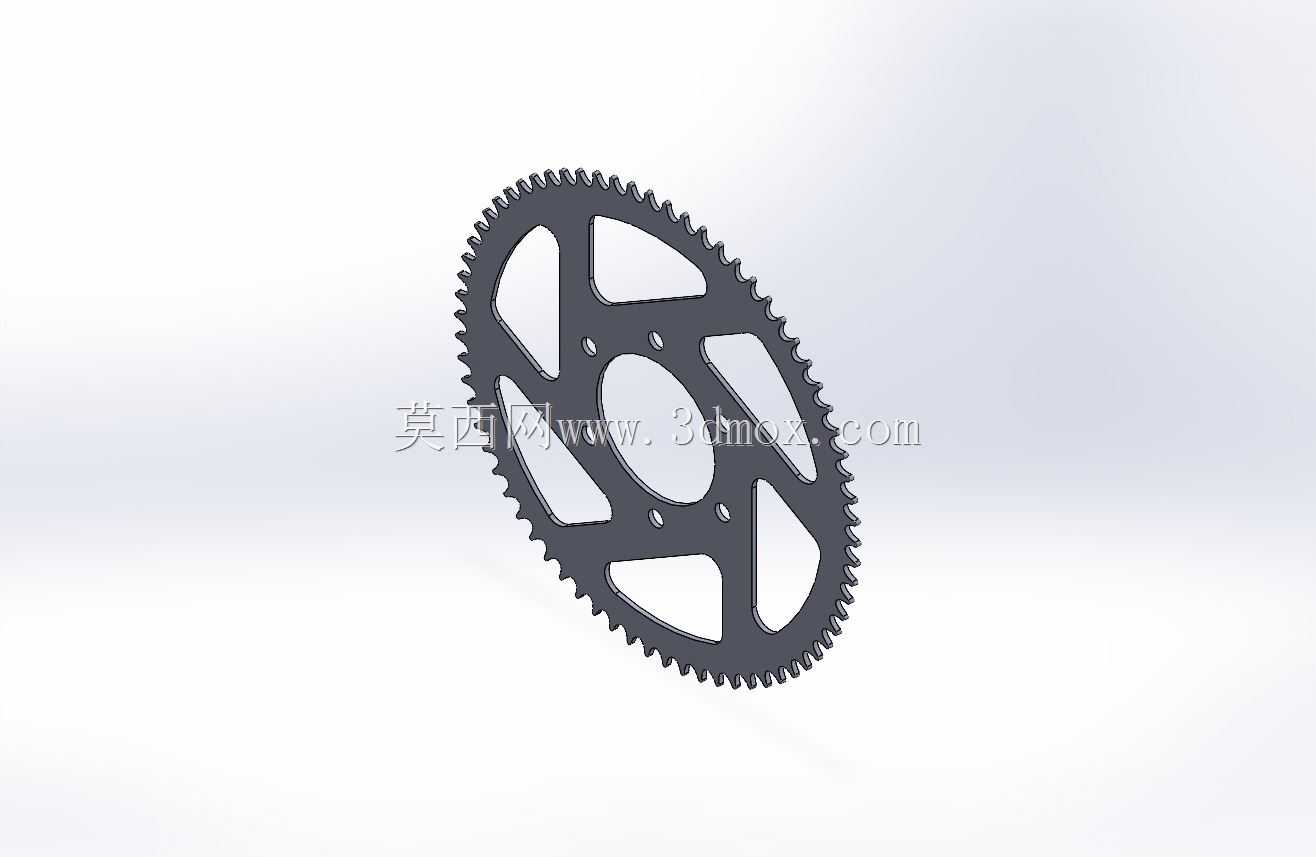

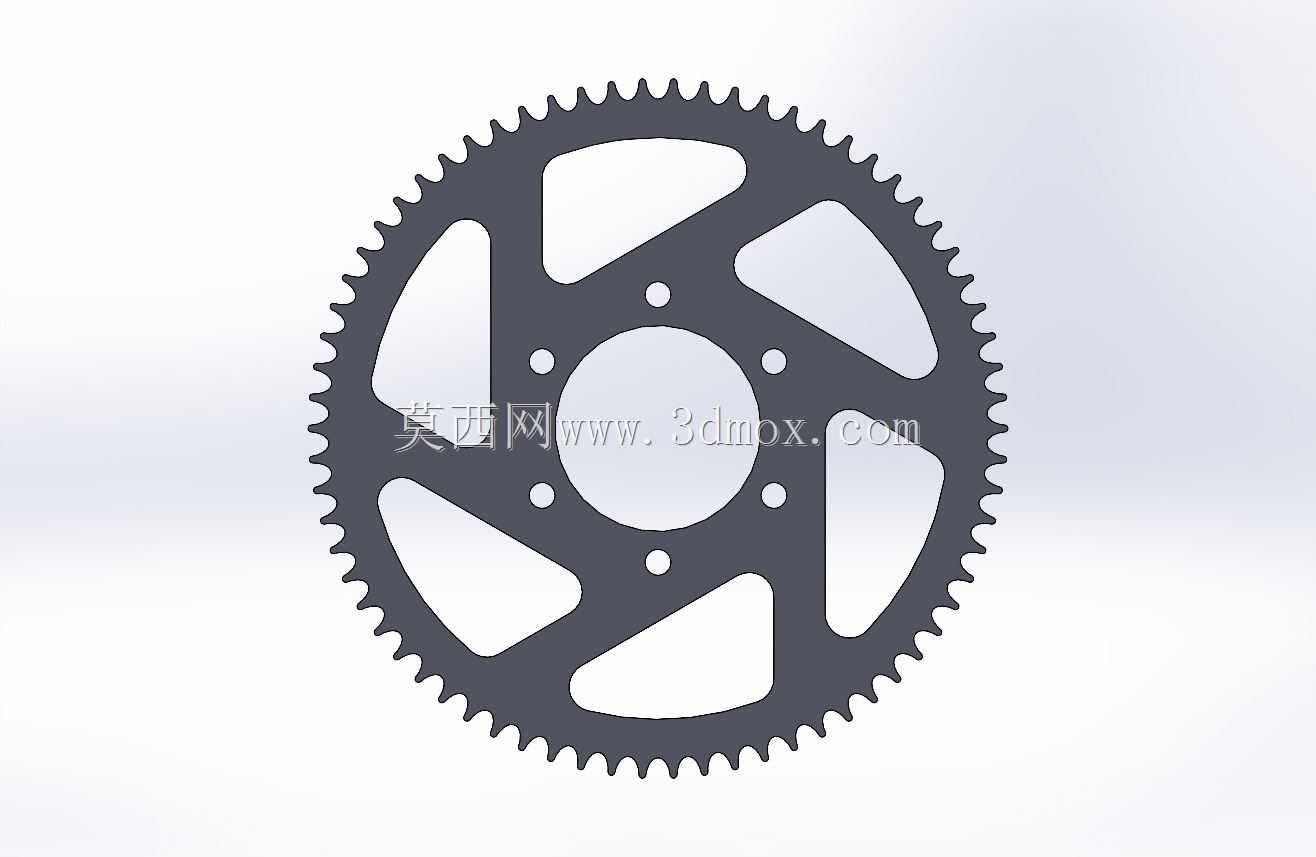

　　从结构上看，这款链轮采用了辐条式镂空设计，没有做成实心轮盘结构，核心考量是在保证轮体整体结构强度的前提下尽可能降低自身转动惯量，尤其在高速传动工况下，更低的转动惯量能减少启停阶段的冲击载荷，降低传动轴系的负载波动，同时镂空结构也能减少传动过程中积留的粉尘、碎屑，降低齿面磨损的概率。轮体中心的轮毂部分做了轴向凸台设计，凸台的内孔是和传动轴配合的安装基准面，建模时内孔的尺寸公差、表面粗糙度要求都要和对应轴径的配合等级匹配，轮毂端面的螺栓孔采用圆周均布设计，孔位的位置度公差严格控制，保证装配时连接螺栓能顺利穿入，同时让轮体在轴上安装后不会出现偏心，避免运行中产生周期性的径向跳动。实际选型应用时，首先要确认链轮的齿形和所用链条的规格完全匹配，其次要核对安装边界：轮毂的轴向长度要和轴上的安装位长度匹配，避免出现轮毂突出轴端或者固定件无法锁紧的问题；螺栓孔的分布圆直径要和连接法兰的孔位对应，中心内孔的直径要和传动轴径一致，同时要预留出键槽的安装位置，保证扭矩传递的可靠性。设计过程中还考虑了材料适配性，这类链轮通常采用中碳钢加工后做齿面淬火处理，保证齿面有足够的硬度抵抗磨损，而轮芯部分保留足够的韧性承受冲击载荷，建模时的结构圆角过渡都做了对应处理，避免应力集中导致的轮体开裂。

　　在输送线设备里，这类链轮通常成对安装在主动轴和从动轴端，配合环形链条实现物料的长距离输送，安装时要保证两轴的平行度，避免链轮偏斜导致链条单侧磨损；在机动车辆的传动系统里，这类链轮配合链条实现动力从动力输出端到行走机构的传递，镂空的辐条结构也能降低整车的非簧载质量，提升行走机构的响应表现。建模时每一个齿的轮廓都做了阵列参数化关联，如果需要调整齿数适配不同的传动比，只需要修改阵列参数和齿形的对应节距参数就能快速生成新的模型，不需要重复绘制齿形轮廓，大幅提升设计迭代的效率。轮体上的镂空辐条采用了对称式分布，保证轮体的动平衡性能，在高转速运行场景下，对称的结构能减少离心力带来的振动，降低轴承的附加载荷，延长整个传动系的使用寿命。

　　齿面的啮合区域做了微小的倒角处理，让链条滚子在进入和退出啮合时能更顺滑，减少啮合冲击带来的噪音，这一点在有静音要求的车间内部输送设备上尤为重要。安装螺栓孔的位置做了沉头设计，装配时螺栓头不会突出轮毂端面，避免和周边的防护结构、其他传动部件发生运动干涉，这也是实际结构设计里很容易被忽略的细节，很多新手建模时只考虑孔的通孔尺寸，忽略了螺栓头的容纳空间，实际装配时才会发现干涉问题，不得不返工修改模型。轮毂的凸台外径也做了对应尺寸的匹配，保证和轴上的定位台阶贴合时不会出现径向错位，整个轮体的安装基准统一在中心内孔的轴线上，所有的形位公差都以这个轴线为基准标注，保证加工和装配的精度。
