十吨岩石冲击车身跌落碰撞有限元仿真分析

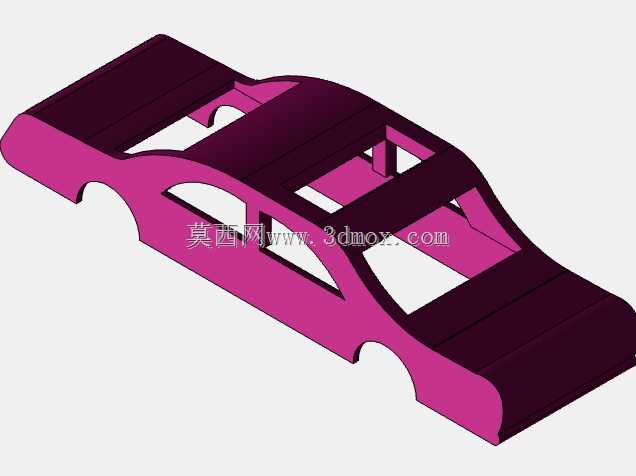

　　从仿真模型的构建逻辑来看，首先需要完成车身白车身结构的网格离散，针对不同区域采用差异化网格尺寸策略：乘员舱核心承力结构如A柱、B柱、门槛梁、顶部横梁、车门防撞梁等关键传力路径区域采用细化网格，保证应力波传递过程的计算精度，非关键区域如外覆盖件、内饰安装支架等可适当放大网格尺寸，平衡计算效率与结果精度；岩石模型采用刚性体材料模型设定，匹配硬质花岗岩的材料参数，接触算法采用面-面自动接触，充分考虑冲击过程中结构大变形、材料屈服、接触非线性的影响，避免计算过程中出现单元穿透、接触力异常等问题。在整车被动安全研发与极端工况验证环节，高空坠物冲击车身的场景是越野车型、矿区作业车辆、户外作业特种车辆必须覆盖的验证项，这类场景常见于山区落石路段通行、露天矿区作业、施工场地临时停靠等真实使用环境，大质量硬质岩石从高处坠落冲击车身顶部、侧围等区域，直接关系到乘员舱的结构完整性与生存空间保障，本次仿真分析正是针对10吨级硬质岩石从设定高度跌落冲击乘用车车身的工况开展的有限元计算，为车身结构抗冲击性能优化提供量化数据支撑。

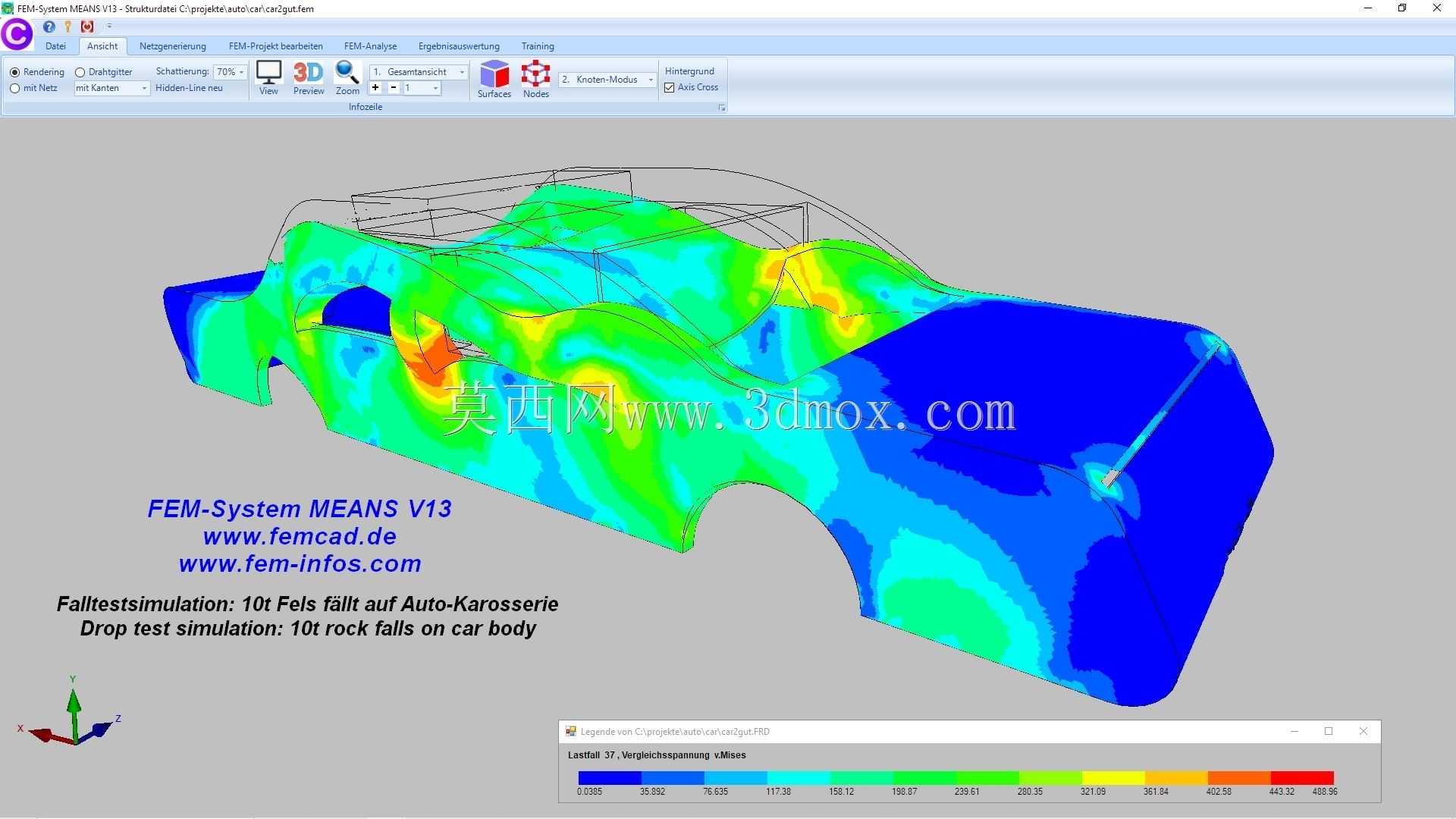

　　从仿真结果的应力云图分布可以直观看到，冲击接触点首先出现在车身顶部靠前区域，初始接触瞬间接触应力快速攀升，超过普通低碳钢的屈服强度，接触区域的顶部外板首先发生塑性凹陷变形，随后应力沿着顶部横梁、A柱上接头、B柱上接头向两侧门槛梁、下车身结构传递，云图中红色高应力区域集中在冲击点周边的顶部加强板与横梁连接位置，黄色、绿色过渡区域覆盖了前风挡上横梁、侧围外板上部、A柱上段等结构，蓝色低应力区域主要分布在下车身地板、后围、前舱等远离冲击点的位置，这一应力分布规律符合冲击载荷的传力路径特性，也能直观暴露结构的薄弱环节。

　　在实际工程应用中，这类仿真结果可以直接指导车身结构的优化设计：比如针对高应力集中的顶部横梁与立柱连接位置，可以通过增加加强板厚度、调整焊点布置密度、优化加强筋走向来提升局部结构刚度，避免冲击过程中接头位置发生断裂失效；针对顶部外板的变形区域，可以通过优化板材成型工艺、选用更高强度的热成型材料来控制凹陷变形量，保证冲击后乘员舱的有效生存空间不被过度侵入；同时还可以通过调整车顶横梁的间距、截面形状，让冲击能量更均匀地分散到两侧立柱结构，避免局部载荷过大导致结构失稳。

　　需要注意的是，这类大质量冲击工况的仿真不能只关注单一时刻的应力结果，还要提取整个冲击时间历程内的结构变形量、加速度响应、能量吸收占比等数据：比如要监测B柱位置的侵入速度与最大侵入量，判断是否满足乘员保护的阈值要求；要统计各结构部件的吸能占比，确保主要承力结构承担大部分冲击能量，避免外覆盖件过早失效导致载荷直接传递到乘员舱内部；还要验证车门锁、铰链等连接部件在冲击过程中是否会发生失效脱落，保证冲击后车门能够正常开启，满足事故后的乘员逃生需求。从安装边界与模型设定来看，本次仿真对车身底部的约束采用了实车装配的边界条件，模拟悬架系统、副车架与车身的连接刚度，避免过度约束导致的应力计算结果失真，岩石的跌落姿态采用最严苛的棱角接触工况，相比平面接触会产生更大的局部接触应力，更能考验车身结构的抗冲击能力，整个仿真过程覆盖了从岩石接触车身到结构变形达到最大值再到回弹的完整历程，能够完整复现整个冲击过程的结构响应特性。对于结构设计从业者而言，这类跌落冲击仿真的建模思路同样可以迁移到其他重载冲击场景，比如电池包的底部球击仿真、重型设备的跌落包装仿真、工程机械的防落物驾驶室验证等场景，核心都是要精准把控材料非线性、接触非线性、几何非线性的参数设定，保证网格质量满足大变形计算要求，同时结合实际工况设定合理的边界条件与载荷输入，才能得到具备工程指导价值的计算结果，避免仿真结果与实际试验出现过大偏差。
