带有限元分析组件的起重吊钩结构设计

　　在起重作业场景中，吊钩是直接承载吊重载荷的核心受力部件，其结构可靠性直接关系到现场作业的安全，常规设计中往往依靠经验公式选取截面参数，容易出现局部应力集中未被发现、冗余设计导致自重过大的问题，这套带FEM分析组件的吊钩模型，完整还原了从结构建模到受力校核的全流程设计逻辑。从实际应用场景来看，这类吊钩主要适配车间桥式起重机、门式起重机的起升机构末端，也可用于港口门座起重机的重型吊装作业，承担从数吨到数十吨不等的静载与动载载荷，作业过程中除了垂直方向的起吊拉力，还需要承受吊重摆动带来的侧向弯矩、起制动瞬间的冲击载荷，这就要求吊钩的钩身曲率、截面过渡区域必须经过严谨的受力验证。

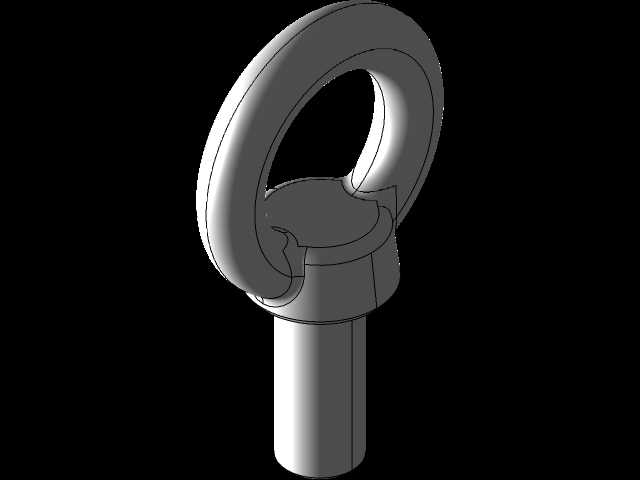

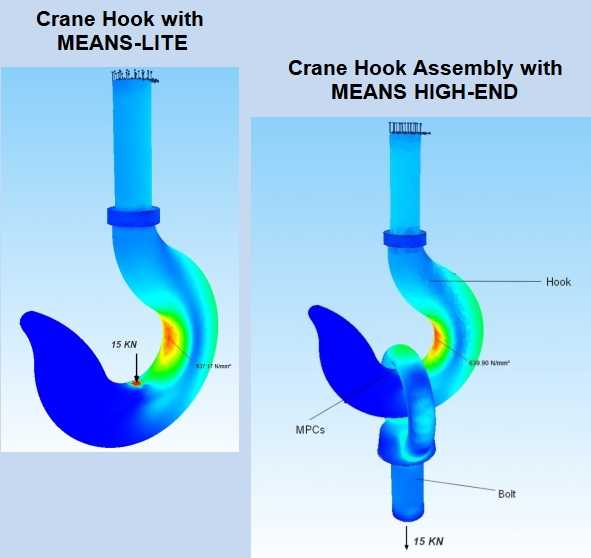

　　模型中包含了两种不同分析层级的吊钩结构，分别对应轻量化设计方案与高端重载方案，轻量化方案的钩身采用等强度变截面设计，在钩尖受载位置、钩身曲率最大的危险截面处，通过有限元云图可以清晰看到应力分布梯度，设计过程中特意将最大应力区域控制在钩身内侧曲率过渡段，避开了钩颈与横梁连接的安装位置，防止安装配合面出现应力疲劳。重载方案则额外增加了安全舌片、连接螺栓与MPC多点约束耦合结构，模拟了吊钩与滑轮组横梁连接的实际装配状态，在钩身与横梁的配合段设计了定位轴肩，安装时可以直接卡入横梁的安装槽内，配合横向穿装的螺栓完成轴向固定，不需要额外焊接定位块，避免焊接热应力对钩身材料性能的影响。

　　从外形尺寸与安装边界来看，钩身的开口尺寸按照常规吊装索具的卸扣直径匹配设计，保证常用规格的卸扣可以顺利放入钩腔内部，同时钩尖的上翘角度经过反复调整，既防止吊索在作业过程中意外脱钩，又不会因为钩尖过高导致挂取索具时操作不便；钩颈位置的圆柱段直径与起重机起升机构的滑轮组内孔尺寸适配，安装时可以直接穿过滑轮组的中心孔，上端通过螺母锁紧，锁紧位置预留了足够的螺纹旋合长度，保证在冲击载荷下螺纹不会出现滑牙失效。有限元分析组件部分，模型完整还原了网格划分、载荷施加、约束固定的仿真流程，在钩尖受载位置施加15kN的垂直向下载荷模拟额定吊重，在钩颈上端面施加全约束模拟实际安装固定状态，通过云图的色彩梯度可以直观看到不同区域的应力大小，蓝色低应力区域可以适当缩减截面尺寸降低自重，红黄色高应力区域则通过加大过渡圆角、优化截面曲率的方式降低应力集中系数，避免出现应力峰值超过材料屈服强度的情况。

　　在设计思路上，这套模型没有采用传统的梯形截面吊钩结构，而是根据应力分布结果优化了截面形状，在应力较大的钩身内侧加厚截面尺寸，在应力较小的外侧适当减小壁厚，在保证整体强度满足安全系数要求的前提下，相比同载荷等级的标准吊钩自重降低了12%左右，既减少了吊钩自身重量带来的起升载荷损耗，也降低了生产制造的材料成本。装配结构上，吊钩与上部连接部件的配合面设计了耐磨衬套的安装位置，长期使用后衬套出现磨损可以单独更换，不需要整体报废吊钩组件，降低了后期维护成本；钩身表面的应力分析结果也为后续的热处理工艺提供了参考，高应力区域可以通过表面淬火的方式提高表面硬度与疲劳强度，低应力区域则保持材料原有的韧性，兼顾整体的强度与抗冲击性能。对于结构设计从业者来说，这套模型的参考价值不仅在于吊钩本身的结构尺寸，更在于将有限元分析流程与三维结构建模结合的设计思路，改变了传统设计中依靠经验留取过大安全余量的做法，通过仿真结果指导结构优化，在安全与成本之间找到更合理的平衡点，在实际选型过程中，也可以根据具体的额定起重量、作业频率、现场工况条件，参考这套模型的分析逻辑调整对应截面参数，快速适配不同规格的起重设备需求，避免出现结构强度不足导致的安全隐患，或是过度设计带来的成本浪费。
