机床类复杂机器框架结构有限元仿真分析

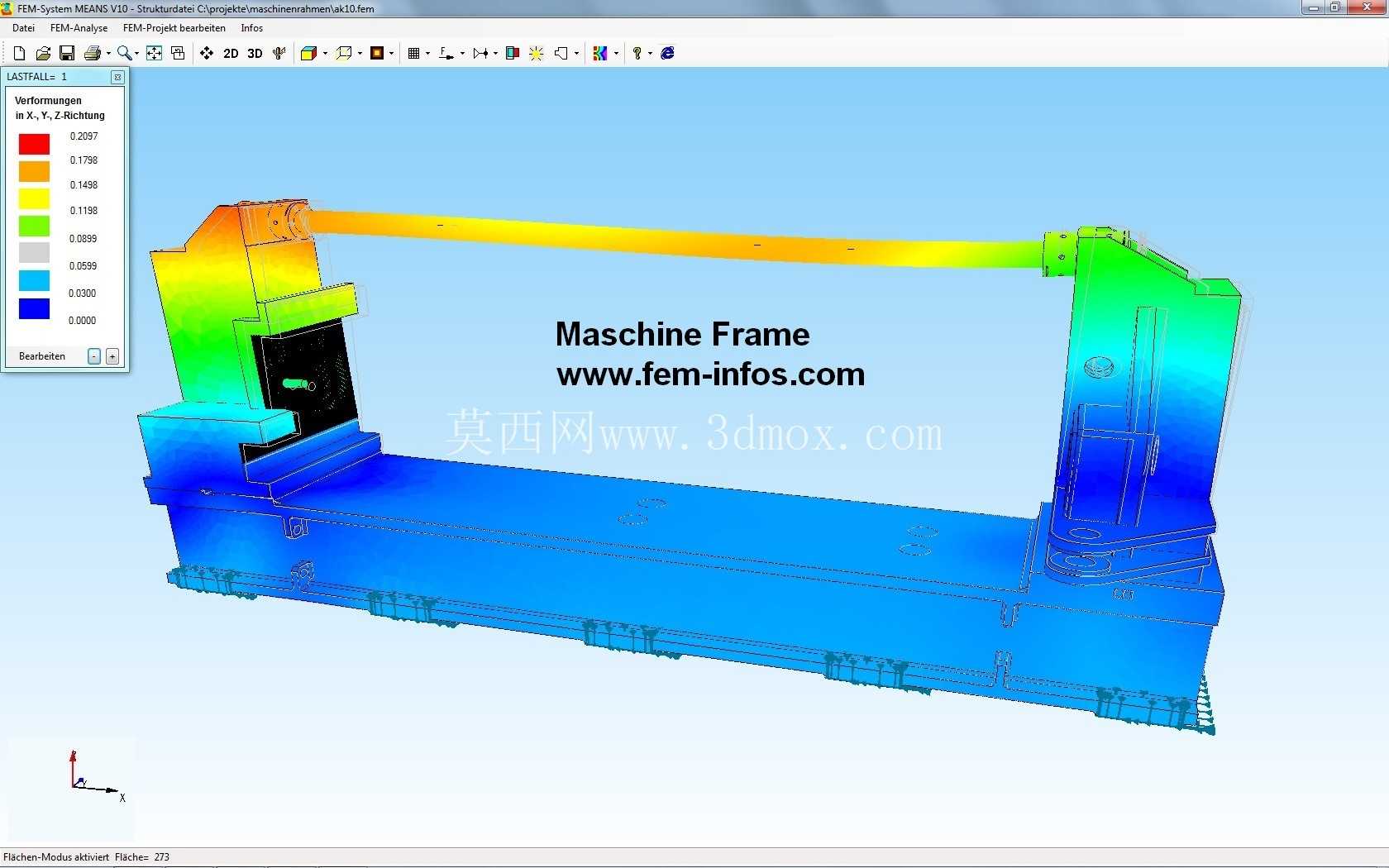

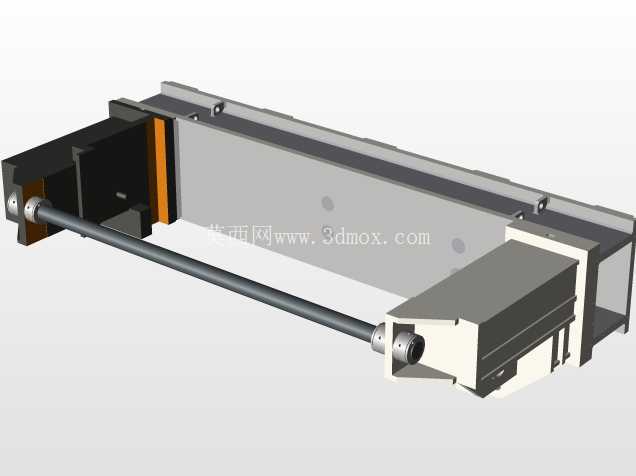

　　这类框架结构常见于中小型精密加工机床、自动化检测工作站的主体承载部分，作为整台设备的基础承载基体，所有运动模组、工件装夹单元、动力执行部件都要直接或间接安装在框架上，其结构刚度、应力分布特性直接决定设备运行时的动态稳定性，最终影响加工精度、检测重复定位精度这类核心性能指标。从仿真云图的应力分布结果来看，框架的左右立柱与底部基座连接区域、横梁与立柱上端的过渡衔接位置是应力集中的核心区域，这和实际工程场景中机架失效的高发位置完全吻合——设备长期承受切削载荷、运动部件往复惯性载荷时，这些过渡位置如果没有做合理的圆角过渡、筋板补强，很容易在长期交变载荷下出现微裂纹，最终导致结构变形超差。设计这类框架结构时，首先要明确安装边界：底部基座需要通过地脚螺栓与车间混凝土地面固定，基座底面的平面度要求控制在0.05mm/1000mm以内，避免安装时产生附加装配应力，抵消部分结构设计的刚度余量；左右立柱的内侧安装面需要预留直线导轨的安装基准位，安装面的粗糙度要求达到Ra1.6，同时要保证两侧导轨安装面的平行度公差在0.02mm/全行程范围内，否则会导致运动部件运行卡滞、导轨磨损加快。

　　横梁部分作为跨距承载结构，设计时不能单纯靠增加壁厚来提升刚度，那样会大幅增加整体重量，导致设备运输、吊装成本上升，还会增大基座的承载负担，合理的设计是在横梁内部布置交错的加强筋，在重量增幅不超过15%的前提下，将横梁的静挠度控制在0.03mm/全跨距以内，满足精密加工场景下的刚度要求。从有限元仿真的载荷施加逻辑来看，这次分析覆盖了框架实际工作中的三类典型载荷：一是框架自身的重力载荷，二是安装在横梁上的运动部件满载时的垂直载荷，三是设备运行时切削力带来的侧向交变载荷，仿真结果中蓝色区域为低应力区，说明这些位置的材料余量充足，后续做轻量化优化时可以适当减小壁厚，去除冗余材料；黄、橙、红标注的高应力区域，需要在结构设计时做针对性补强，比如增大过渡圆角、增加局部筋板、选用更高强度的铸件材质，避免应力超过材料的许用应力值。

　　实际工程应用中，这类框架的材质多选用灰铸铁HT300，因为铸铁的阻尼特性优于焊接钢结构，能更好地吸收设备运行时的振动，降低切削过程中的震颤，提升工件表面加工质量；如果是用于重载场景的框架，也可以选用Q235钢板焊接结构，但焊接后必须做去应力退火处理，消除焊接残余应力，避免设备使用一段时间后框架出现应力释放变形，导致精度丧失。框架的外形尺寸需要匹配对应设备的加工行程，比如用于行程1200mm的立式加工中心的框架，整体跨距通常在1600mm左右，立柱高度在1800mm左右，基座长度在2200mm左右，所有安装孔位的位置度公差要控制在0.1mm以内，保证后续各功能部件安装时不需要额外配做修配，提升装配效率。

　　另外，框架上还要预留电气布线、排屑管路、冷却管路的走管空间，这些开孔位置要避开高应力区域，不能因为开孔导致结构应力集中系数大幅上升，开孔边缘要做翻边处理，既提升局部刚度，也能保护管路不会被开孔锐边割损。做这类框架的结构设计时，不能只关注静态刚度，还要结合有限元模态分析结果，让框架的固有频率避开设备主轴的常用工作转速频率、运动部件的往复运动频率，避免运行时发生共振，这也是有限元仿真在机架设计中不可替代的作用——不需要做出物理样机，就能提前预判结构的薄弱点，在设计阶段就完成结构优化，大幅缩短研发周期，降低样机试制的成本。很多刚入行的结构设计师容易犯的错误是只看材料力学的简化计算结果，把框架简化成简支梁做粗略核算，忽略了过渡圆角、筋板布置、安装约束方式对应力分布的影响，最终做出来的机架要么刚度不足导致精度不够，要么冗余材料过多导致成本居高不下，而通过完整的有限元仿真分析，就能精准平衡结构刚度、重量、成本三者的关系，让最终的机架结构既满足使用性能要求，又能控制制造成本。
