内燃机凸轮配气正时机构三维结构

　　这套结构对应内燃机核心的配气正时单元，是往复式活塞内燃机完成进排气循环的核心执行部件，广泛适配小排量通用汽油机、摩托车发动机、小型通用动力机组的配气系统设计验证环节，也可作为教学演示、原理样机开发阶段的结构参考载体。整套机构的功能核心是通过曲轴与凸轮轴的固定传动比匹配，保证活塞在进气、压缩、做功、排气四个行程的对应位置，精准驱动进排气门完成开启与闭合动作，让气缸在进气行程吸入足量可燃混合气，排气行程彻底排出燃烧废气，同时在压缩与做功行程保证气门完全密封，维持气缸内的工作压力。

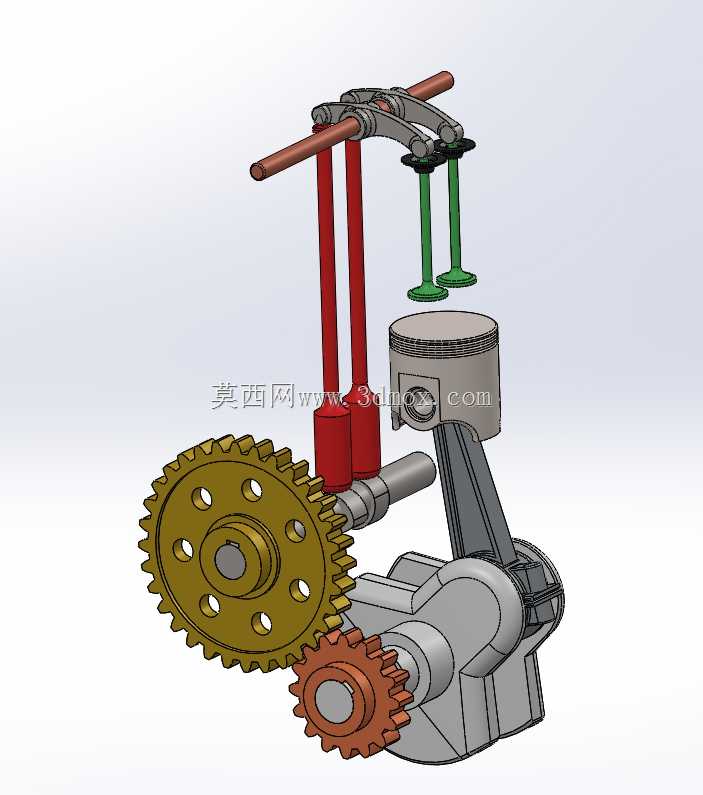

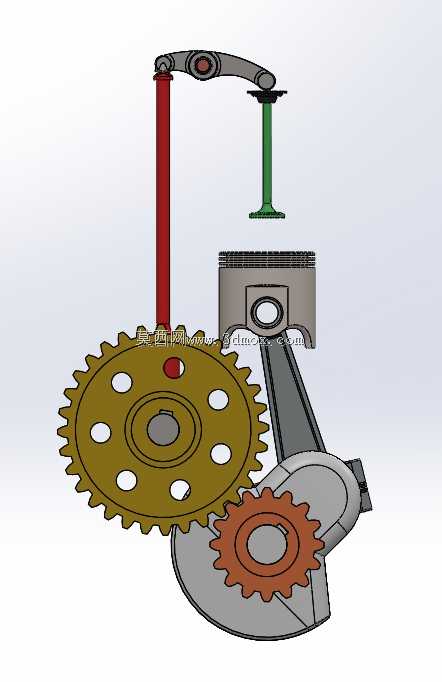

　　从结构布局来看，曲轴端集成了一大一小两个啮合传动齿轮，大齿轮与曲轴同轴固定，小齿轮与凸轮轴端齿轮啮合，整套齿轮副的传动比严格匹配四冲程发动机的工作循环要求，即曲轴旋转两周，凸轮轴旋转一周，保证气门动作与活塞运动的相位完全对应。活塞通过活塞销与连杆连接，连杆下端与曲轴曲柄销配合，将燃烧做功产生的活塞往复直线运动转化为曲轴的旋转扭矩输出，这部分的结构尺寸匹配直接决定了发动机的冲程长度与压缩比参数，建模过程中严格还原了活塞销孔的偏置设计、连杆大小头的轴承安装位、曲柄的平衡配重结构，可直接用于运动干涉检查与动力学仿真分析。

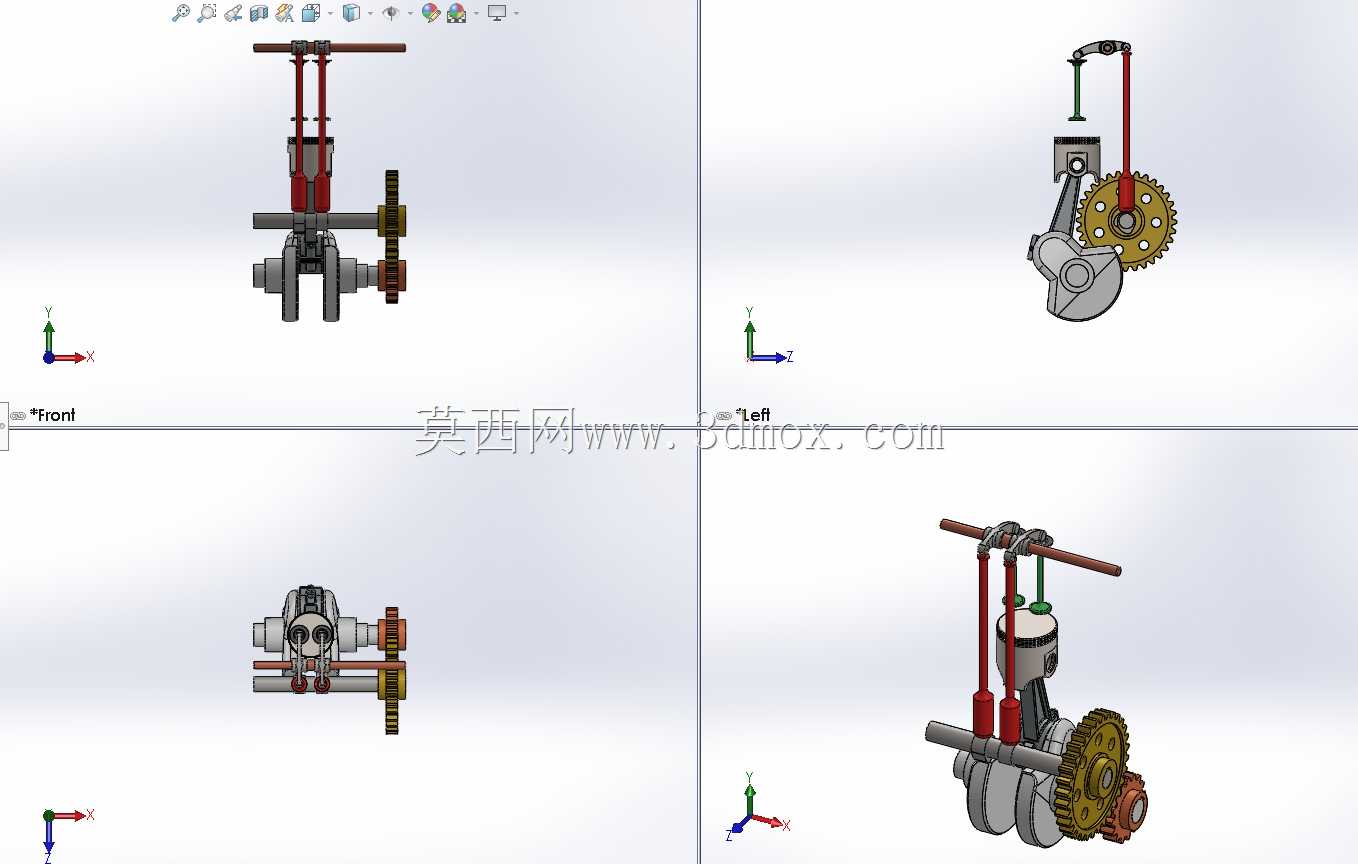

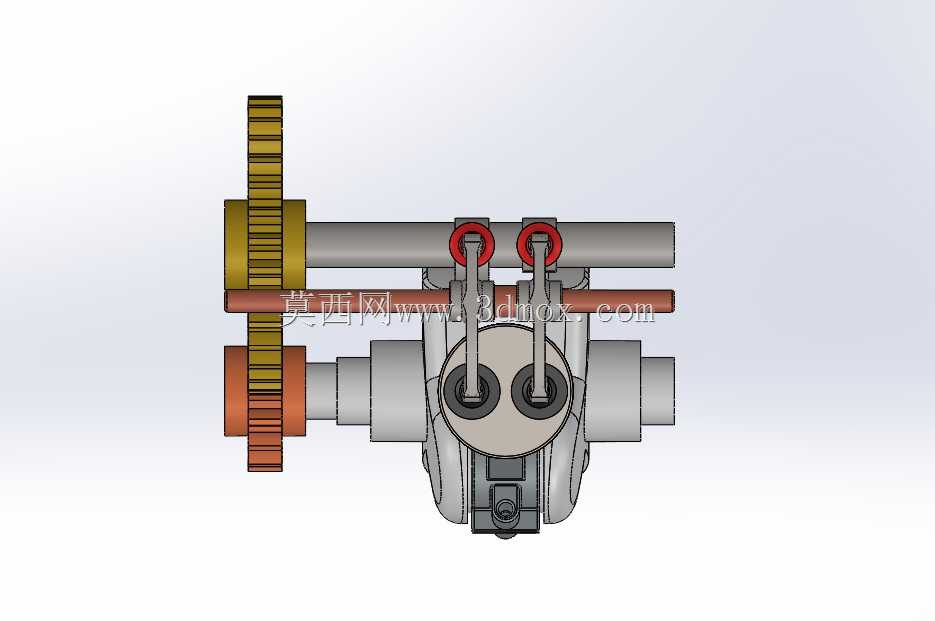

　　凸轮轴上方的摇臂组件通过摇臂轴固定在气缸盖安装位，凸轮旋转时推动挺柱上行，通过挺杆将动作传递到摇臂端，摇臂绕轴转动后克服气门弹簧的预紧力下压气门杆，完成气门开启动作；当凸轮的基圆段与挺柱接触时，气门弹簧的回弹力会带动气门复位关闭，保证燃烧室的密封性能。图中红色与绿色的杆件分别对应进排气侧的挺杆，顶端的盘状零件为进排气门，气门杆部与气门导管的配合间隙、气门弹簧的预压行程、摇臂的杠杆比都经过参数化匹配，可直接调整参数适配不同排量、不同转速特性的内燃机设计需求。从安装边界来看，整套机构的下部曲轴组件需要匹配曲轴箱的主轴承座安装孔位，齿轮副的中心距公差直接影响传动平稳性与齿轮啮合间隙，建模时预留了主轴承盖的安装定位面、曲轴前后端的密封件安装位；上部的气门组件需要匹配气缸盖的气门座圈、气门导管安装孔，摇臂轴的安装座定位基准与气缸盖顶面的平面度要求保持一致，挺杆穿过缸体与缸盖的挺杆孔时，孔位的同轴度公差在模型中做了对应避让设计，避免运动过程中出现卡滞。

　　在实际工程应用中，这类配气机构的设计直接影响发动机的充气效率、动力输出特性与排放表现，这套三维模型完整还原了机构的运动传递路径，可用于验证不同凸轮型线对应的气门升程曲线、检查不同曲轴转角下活塞与气门的运动间隙、排查齿轮传动与摇臂动作的干涉风险，也可作为新入职结构工程师理解内燃机配气原理的具象化参考，相比二维原理图更能直观呈现各零件的装配关系与运动逻辑。建模过程中对各运动副的配合关系做了完整约束，添加运动仿真驱动后可直接演示完整的四冲程工作循环，直观看到活塞往复运动、齿轮啮合传动、气门周期性开闭的完整动作过程，能帮助设计人员快速定位配气相位偏差、运动干涉等潜在问题，缩短原型机的开发验证周期。
