行星齿轮传动系统运动演示结构

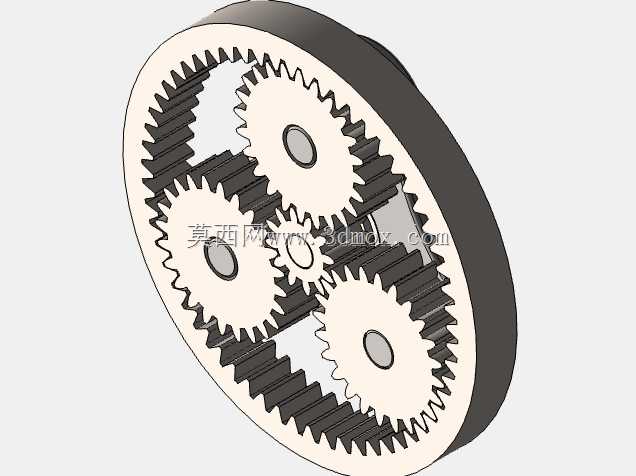

　　这套行星齿轮传动结构的建模与运动演示，核心围绕传动系统的实际工况匹配展开，首先要明确的是，行星齿轮结构区别于定轴齿轮传动的核心优势，是能在紧凑的安装边界内实现大传动比、高扭矩承载的动力传递，这也是其在自动变速箱、工业机器人关节、扭矩分配单元中被广泛应用的核心原因。从结构组成来看，整套系统由内齿圈、多个均匀分布的行星轮、中心太阳轮以及行星架构成，建模过程中首先要确定的是各轮齿的模数匹配，为了保证啮合过程无卡滞、侧隙处于合理工程范围，太阳轮与行星轮、行星轮与内齿圈的啮合中心距需要严格计算，行星轮的数量选择3个均布的方案，是兼顾承载均匀性、加工装配难度与动平衡性能的常用选型，3个行星轮呈120度圆周分布，能将输入扭矩均匀拆分到每个啮合点，降低单对轮齿的接触应力，同时避免偶数行星轮带来的径向力抵消不完全、运转振动偏大的问题。

　　从设计思路层面，这套结构的建模没有采用简化齿形的示意做法，而是严格按照渐开线齿廓生成每个轮齿，齿顶高系数、顶隙系数都取通用机械传动的标准值，保证齿面啮合的接触轨迹符合实际传动情况，运动仿真的设置上，分别给内齿圈、太阳轮、行星架设置对应的运动副约束，行星轮通过转动副连接在行星架的安装轴上，既可以绕自身轴自转，也能随行星架绕太阳轮公转，完整复现行星齿轮两自由度的传动特性——实际应用中，通过固定三个基础构件（太阳轮、内齿圈、行星架）中的任意一个，剩下两个构件就能实现不同传动比的动力输入输出，比如固定内齿圈时，太阳轮输入、行星架输出可以实现大减速比传动；固定行星架时，太阳轮输入、内齿圈输出则能实现反向增速传动，这也是行星齿轮结构能适配多种工况的核心特性。

　　在安装边界与尺寸控制上，整套结构的径向尺寸由内齿圈的齿顶圆直径决定，轴向尺寸则根据轮齿宽度、行星架的安装厚度确定，因为行星轮是均布在太阳轮与内齿圈之间的环形空间内，不需要额外的悬臂支撑结构，所以整套传动的轴向占用空间远小于同功率等级的定轴齿轮传动组，这对于安装空间受限的场景，比如机器人关节内部、乘用车自动变速箱的有限舱内空间，是非常关键的选型优势。从实际用途来看，这套运动演示结构可以直观展示行星齿轮的运动逻辑，帮助结构设计人员验证轮齿啮合的干涉情况，检查不同传动比下各构件的运动轨迹是否存在碰撞，也能用于工程演示、教学场景中讲解行星传动的工作原理，相比静态的三维模型，带运动仿真的结构能更清晰地呈现自转与公转的复合运动过程，让观察者快速理解扭矩在各轮齿之间的传递路径。

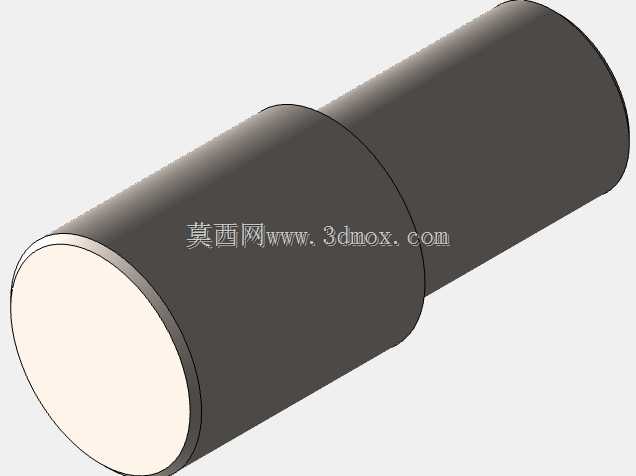

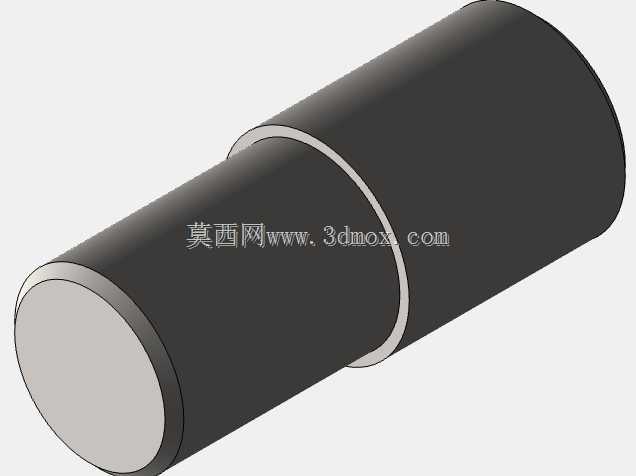

　　在功能特性层面，这套结构的建模充分考虑了工程实际中的装配公差预留，行星轮与行星架安装轴之间预留了合理的转动间隙，齿侧间隙控制在通用传动的推荐范围内，既不会因为间隙过大导致传动回程误差超标，也不会因为间隙过小出现运转卡滞、热胀咬死的问题。轮齿的受力方向在仿真中也能直观呈现，当太阳轮作为输入件顺时针转动时，行星轮会在太阳轮的驱动下逆时针自转，同时带动行星架顺时针转动，动力通过三个行星轮同时传递到行星架输出，整个传动过程的载荷被多对轮齿共同承担，所以相比单对齿轮传动，行星齿轮结构能在更小的体积下传递更大的扭矩，同时传动效率也能保持在较高水平。另外，这套结构的均布设计也让运转过程的动平衡性能更好，高速运转时的振动和噪音都低于非均布的传动结构，适合对运转平稳性有要求的应用场景，比如伺服传动系统、精密传动工位。

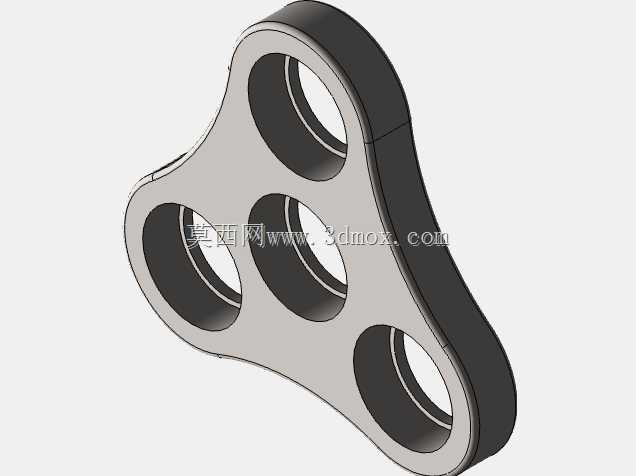

　　从结构设计的细节来看，行星架的安装轴位置需要严格保证分度圆的位置精度，三个行星轮的安装轴中心必须位于同一个分度圆周上，且相邻轴的夹角误差控制在极小范围内，否则会出现个别行星轮受力过大、轮齿偏载磨损的问题，建模过程中通过参数化关联的方式，将行星轮的安装位置与太阳轮、内齿圈的中心距参数绑定，只要修改模数、齿数、传动比等核心参数，就能自动更新所有构件的位置和尺寸，避免手动调整带来的位置误差。内齿圈的结构设计上，外圈采用光滑圆柱面，方便与外部壳体进行过盈配合或者螺栓连接固定，内齿的加工基准与外圈圆柱面同轴，保证装配后齿圈的圆跳动符合传动精度要求。太阳轮的中心设置有标准的轴孔与键槽，方便与输入轴进行连接传递扭矩，轴孔的同轴度以太阳轮的分度圆为基准，保证运转时太阳轮不会出现偏心，避免带来周期性的传动误差和振动。
