可折叠拼接式3D打印国际象棋棋盘

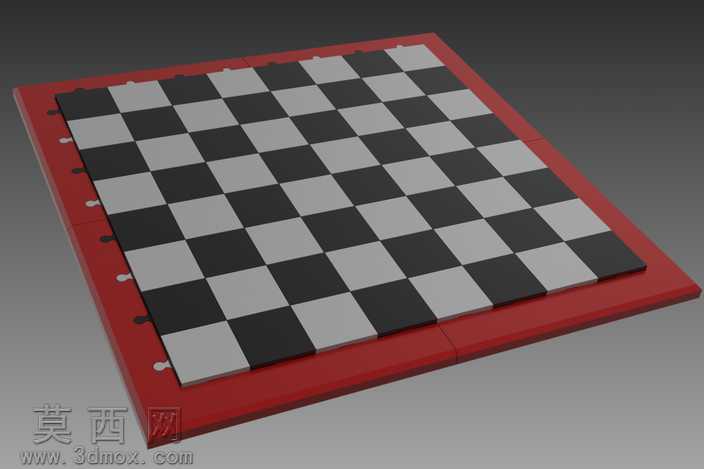

本作品为适配3D打印工艺设计的拼接折叠式国际象棋棋盘，整体建模过程围绕FDM熔融沉积成型的工艺特性展开，在Autodesk Inventor软件中完成全参数化结构搭建，首先确定棋盘标准8×8格的核心尺寸，每一格的长宽尺寸严格匹配国际象棋棋子的底座摆放需求，同时预留打印公差避免拼接后出现格位错位问题。建模阶段将整体结构拆分为红色外框、黑白格面两大模块，外框部分设计为对称的两瓣式折叠结构，侧边设置定位凸台与铰接孔位，无需额外金属合页配件，依靠打印件自身的结构配合即可实现对折收纳，对折后可将所有棋格面收纳在内侧，避免存放过程中格面被刮花磨损。格面部分采用独立方块模块化设计，每一块黑白格都设置有与外框卡槽匹配的卡扣结构，打印完成后可直接按压卡入外框的对应槽位，无需胶水粘接，若单个格面出现打印瑕疵或使用磨损，可单独重新打印替换，大幅降低后期维护成本。材质与渲染阶段，为还原真实打印成品的视觉效果，分别为外框赋予哑光红色PLA塑料材质，黑白格面分别赋予哑光黑、哑光浅灰PLA材质，调整材质的粗糙度参数匹配FDM打印件的细微层纹质感，在场景中添加柔和的环境漫反射光与主光源，突出棋盘表面的格位对比度与外框的结构轮廓，渲染角度选取斜45度俯视视角，完整展示棋盘的整体形态、侧边铰接结构与格面拼接效果。设计过程中充分考虑3D打印的成型限制，所有结构均做了圆角过渡处理，避免出现小于45度的悬空结构，无需添加打印支撑即可完成所有部件的打印，外框边缘做了加厚处理，提升整体结构的抗摔抗形变能力，侧边的铰接孔位预留了0.2mm的活动间隙，保证折叠转动时顺畅无卡顿，整体结构紧凑合理，既满足日常棋类对弈的使用需求，又具备3D打印制作的易实现性，打印完成后简单拼接即可投入使用，无需复杂的后处理工序。
