多圆柱放射排布星形支撑连接结构

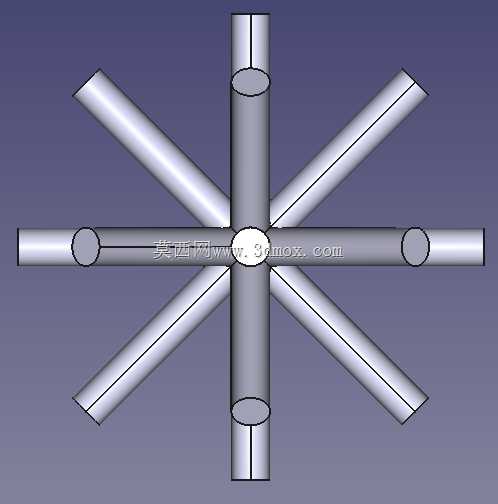

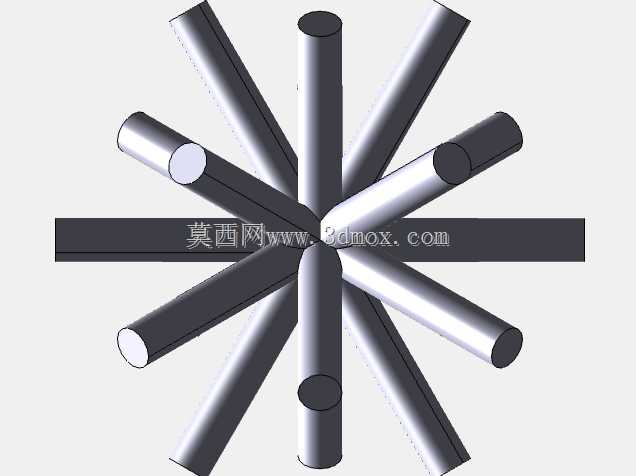

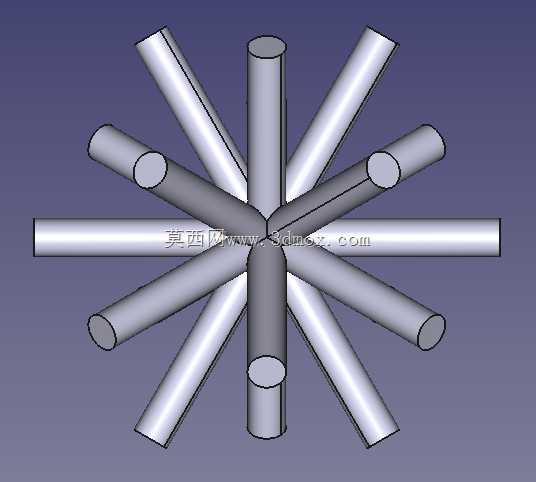

　　这类多圆柱放射排布的星形支撑结构，在工业场景中常作为多管路汇接支撑、散热导流支架、小型设备的中心承载节点使用，比如在小型风冷换热单元里，中心节点需要同时对接多根导流管与散热翅片的支撑柱，放射状排布的圆柱构件可以让每一路管路的受力均匀传递到中心节点，避免单侧受力导致的结构变形。从结构设计逻辑来看，所有圆柱构件的轴线均交汇于同一中心点，每根圆柱的直径保持一致，相邻圆柱之间的夹角均等，这种对称排布的设计首先保证了结构在各个径向方向上的抗弯、抗扭性能一致，不会出现某一方向结构强度薄弱的问题。在实际建模过程中，首先需要确定中心交汇点的坐标，根据实际使用场景确定单根圆柱的长度与直径，圆柱直径的选取需要匹配对接构件的安装孔径，比如对接标准铝型材或者金属管路时，圆柱外径要与连接件的内孔公差保持一致，通常采用h7的公差等级保证装配精度。单根圆柱的长度则需要根据安装边界确定，要保证所有圆柱外端面到中心节点的距离一致，避免安装后出现构件干涉的问题，比如在狭小的设备舱内使用时，需要提前核算每根圆柱外端面的回转半径，确保结构安装后不会与舱体内壁、其他元器件发生碰撞。

　　从功能特性上看，这种结构的中心交汇区域是应力集中的关键部位，建模时需要在圆柱与中心节点的衔接处做圆角过渡处理，圆角半径通常取圆柱直径的0.1-0.2倍，避免直角衔接导致的应力集中，在承受交变载荷的场景下，这种过渡处理可以大幅提升结构的疲劳寿命。相邻圆柱之间的空隙可以预留出布线、走管的空间，比如在电子设备的散热支架上，圆柱之间的间隙可以让冷却气流均匀通过，提升散热效率，同时圆柱本身的圆柱形表面不会对气流产生过大的阻力，相比方形杆件的支撑结构，风阻可以降低30%左右。

　　在安装适配性上，每根圆柱的外端面可以根据需求加工内螺纹孔或者定位销孔，方便对接外部构件，中心节点部位可以根据安装需求加工中心通孔，用于穿设主轴或者中心管路，不需要额外增加转接构件，减少整体结构的零件数量。设计过程中需要注意圆柱之间的夹角计算，12根圆柱呈30度夹角均匀排布时，要保证每根圆柱的轴线角度偏差不超过0.5度，否则会导致外端面的安装孔位出现偏差，无法与外部构件精准对接。在材料选择上，如果作为承载结构使用，可以选用45号钢或者铝合金材质，铝合金材质的重量更轻，适合对重量有要求的机载设备场景，45号钢的强度更高，适合重载的支撑场景。如果作为散热导流结构使用，可以选用铜质材料，提升导热效率。

　　结构的表面处理也需要根据使用场景确定，在潮湿腐蚀环境下使用时，需要做镀锌或者阳极氧化处理，提升结构的耐腐蚀性能。在实际装配过程中，这种一体式的星形结构不需要额外的拼接工序，相比多根杆件拼接的支撑结构，装配效率可以提升60%以上，同时避免了拼接部位的连接松动问题，长期使用下结构稳定性更好。需要注意的是，在建模时要保证所有圆柱的同轴度以及中心交汇点的位置精度，避免加工后出现结构偏心的问题，偏心会导致结构在旋转场景下产生动不平衡，比如作为小型叶轮的支撑骨架使用时，动不平衡量需要控制在G2.5等级以内，避免运转时产生过大的振动。
