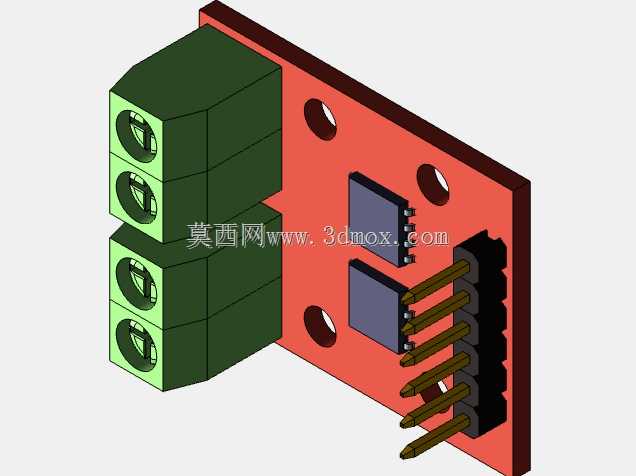

HG881双路直流电机驱动电路板结构设计

　　这款HG881驱动板的设计初衷，是解决小型自动化设备、智能小车、桌面级机械装置里双直流电机的同步驱动痛点，很多做小型移动平台、舵机替代传动结构的工程师都遇到过，普通单路驱动带不动双电机，两路独立驱动又占空间、接线复杂，这款板型刚好把双路驱动集成在一块紧凑的PCB上，适配多数小型项目的安装空间。从实际应用场景来看，它可以直接用在两轮差速驱动的智能小车上，也能给小型传送带模组、桌面级机械臂的关节直流电机做驱动，甚至学生做电子竞赛、课程设计里的电机控制类项目，也能直接选用，不需要额外搭驱动外围电路，省掉很多布线调试的时间。

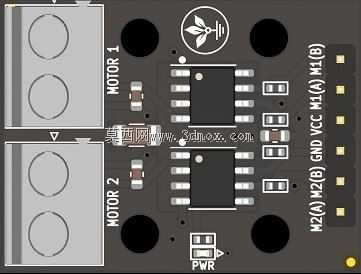

　　从功能特性上看，板载两路独立的H桥驱动通道，分别对应MOTOR1和MOTOR2两个输出端口，每个端口都预留了大尺寸的接线焊盘，能适配16AWG到24AWG的动力线，大电流走线做了加宽铺铜处理，长时间带载运行也不会出现走线过热压降过大的问题。板上的信号引脚做了清晰的丝印标注，VCC、GND、两路控制信号的引脚顺序统一排列，接单片机控制板的时候不用反复查定义，插线就能用，降低接线错误烧板的概率。板上预留的四个安装孔是标准3mm孔径，孔位间距做了通用化设计，不管是装在亚克力支架、铝型材框架还是3D打印的结构件上，都能直接匹配常用的安装孔距，不需要额外打孔改结构。

　　设计思路上，这款驱动板没有做多余的冗余功能，所有布局都围绕驱动可靠性和接线便利性展开，功率芯片放在板卡中间位置，背面做了露铜散热处理，不需要额外加装散热片就能满足额定电流下的散热需求，输入输出接口分两侧布置，动力线和信号线分开走，减少大电流对信号的干扰。板上的电源指示、运行状态预留灯位，用户可以根据自己的需求焊接指示灯，直观看到板卡供电和每一路电机的工作状态，排查故障的时候不用万用表反复量测点。两个电机输出端口旁边都做了清晰的丝印方向标识，接电机线的时候可以直接对应正反转定义，不用反复测试线序。

　　安装边界方面，板卡整体外形是规整的矩形，四个角做了圆角处理，不会在安装的时候刮伤导线或者操作人员，板卡厚度是标准1.6mmPCB厚度，元器件最高高度不超过8mm，安装的时候只需要预留10mm的垂直空间就能装下，不会和上层的控制板、结构件产生干涉。接线端子区域预留了足够的手指操作空间，就算是装在狭窄的设备腔体里，也能顺利完成接线和拆线操作。从电路设计的细节来看，每个驱动通道都预留了续流回路的铺铜，电机启停、正反转切换的时候的反向电动势能被有效吸收，不会串到电源端烧坏前端的控制元件，电源输入端口也预留了滤波电容的焊位，用户可以根据自己的电源纹波情况选择焊接合适容值的电容，进一步提升驱动稳定性。

　　很多工程师在做小型电机驱动选型的时候，经常会遇到驱动板尺寸太大装不下、电流不够带不动电机、接线定义混乱容易接错的问题，这款板型的设计刚好把这些常见痛点都考虑进去，没有花里胡哨的附加功能，所有结构和电路设计都围绕实用、可靠、易安装展开，不管是做项目原型验证，还是小批量设备的配套驱动板，都能直接适配，不需要再重新画板打样，缩短项目开发周期。在实际装配的时候，只需要把板卡通过四个铜柱固定在设备的安装位上，接好电源输入、电机输出和控制信号线，就能直接调试运行，外围不需要额外加太多元件，整体BOM成本也控制得比较低，适合批量配套使用。
