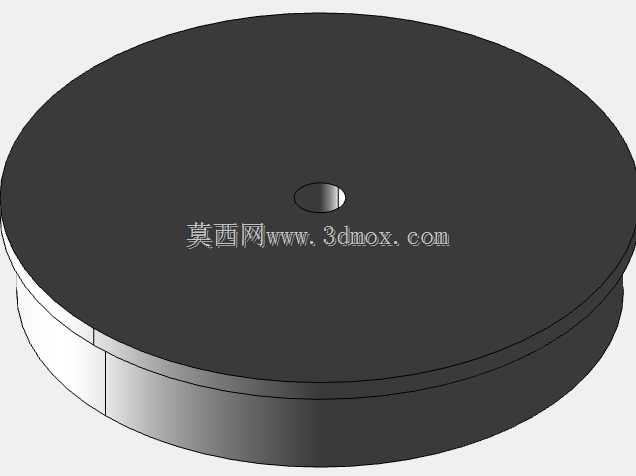

薄型圆盘式电源变压器磁芯基座结构

　　在小功率消费类电源、低压工控辅助供电、便携电子设备的电源模块设计中，受限于整机内部的堆叠空间，传统叠片式方型变压器的垂直安装高度往往会挤占其他功能板卡的布局空间，这类薄型圆盘结构的磁芯基座恰好适配这类扁平化安装场景。从实际应用来看，这类结构多搭配平面绕组使用，相比传统绕线式变压器，圆盘式的磁路闭合路径更短，边缘漏磁的控制效果更好，在对电磁干扰有严格要求的音频辅助供电、医疗便携检测设备的电源模块中，能减少对周边敏感器件的磁耦合干扰。

　　设计这类结构时，首先要匹配绕组的绕制边界，圆盘的外径尺寸需要覆盖平面绕组的最外圈走线，中心的定位孔要和绕组骨架的中心凸台过盈配合，避免装配后磁芯出现径向偏移，导致磁路气隙不均匀，进而引发空载电流波动、局部磁饱和的问题。从结构细节看，圆盘上表面的平面度公差需要控制在0.02mm以内，和配套的磁片贴合时不能出现局部间隙，否则会增大磁阻，降低变压器的能量转换效率；侧边的台阶结构是用来卡装绕组的绝缘护套，护套厚度通常在0.8mm到1.2mm之间，台阶的高度差要和护套厚度匹配，装配后护套不会高出磁芯上表面，保证上下磁片贴合时的压紧力均匀分布。

　　安装边界方面，这类圆盘结构的底部预留了0.3mm的环形涂胶槽，在PCB板上贴装时，导热胶可以填充在槽内，既可以固定磁芯基座，也能将绕组工作时产生的热量传导到PCB的铜箔散热层上，相比传统的卡扣固定方式，涂胶固定的垂直占用高度更小，适合总厚度要求在10mm以内的超薄电源模块。在实际选型匹配时，需要注意中心孔的直径要和骨架定位柱的尺寸公差匹配，通常采用H7/p6的配合公差，既可以保证装配时的定位精度，也不会因为过盈量太大导致磁芯基座出现应力开裂——毕竟这类基座多采用铁氧体材质烧结成型，脆性较大，过大的装配应力会导致内部出现微裂纹，长期工作在温度循环环境下容易出现碎裂失效。

　　从功能特性上看，这种圆盘式的结构没有突出的安装脚，整体外轮廓是规则圆形，在自动化SMT贴装时，吸嘴可以直接吸附圆盘上表面完成取放，不需要额外设计贴装定位面，能提升产线的贴装效率；相比方型结构，圆形的磁路没有边角处的磁通集中问题，在相同的截面积下，磁芯的损耗可以降低8%左右，适合工作频率在20kHz到100kHz的开关电源配套使用。设计过程中还要考虑绕组的出线空间，圆盘侧边的台阶处预留了两个对称的出线缺口，缺口的宽度刚好能容纳两根漆包线的出线，不会出现漆包线被磁芯边缘压破绝缘层的问题，缺口的倒角处理成R0.5的圆弧，避免装配时刮伤漆包线的绝缘漆，引发绕组匝间短路的故障。

　　在不同功率等级的适配中，圆盘的厚度和外径会根据功率需求调整，比如5W功率等级的产品，外径通常控制在32mm左右，厚度在6mm上下，中心孔直径4mm，刚好匹配常用的EE16平面磁芯的安装尺寸；如果是10W等级的产品，外径会放大到40mm，厚度增加到8mm，保证磁芯的有效截面积足够，不会在满载工作时出现磁饱和。这类结构的基座和上盖磁芯采用完全对称的设计，装配时不需要区分方向，能减少产线装配时的物料区分成本，也避免了装反导致的磁路错位问题。另外，圆盘底部的边缘做了0.2mm的倒角，在涂胶装配时，多余的胶液会顺着倒角流出，不会堆积在磁芯和PCB之间形成垫高，导致磁芯和绕组之间出现间隙，影响耦合效率。
