SolidWorks练习用小型电源变压器结构

　　本次建模的小型电源变压器结构，主要面向电子电工领域的低压供电场景，常见于小型工控板卡供电、桌面电子设备电源转换、教学实验台供电模块等应用场景，承担将市电交流电压转换为适配低压回路工作电压的核心功能，是小功率电气设备中不可或缺的电压转换部件。从结构设计思路来看，该模型在常规小型变压器的基础上增加了一体化安装支架与侧置接线端口，区别于传统裸装变压器需要额外配置安装座的设计，将安装固定结构与变压器本体壳体做了一体化整合，减少了装配环节的零件数量，也降低了现场安装时的对位难度。

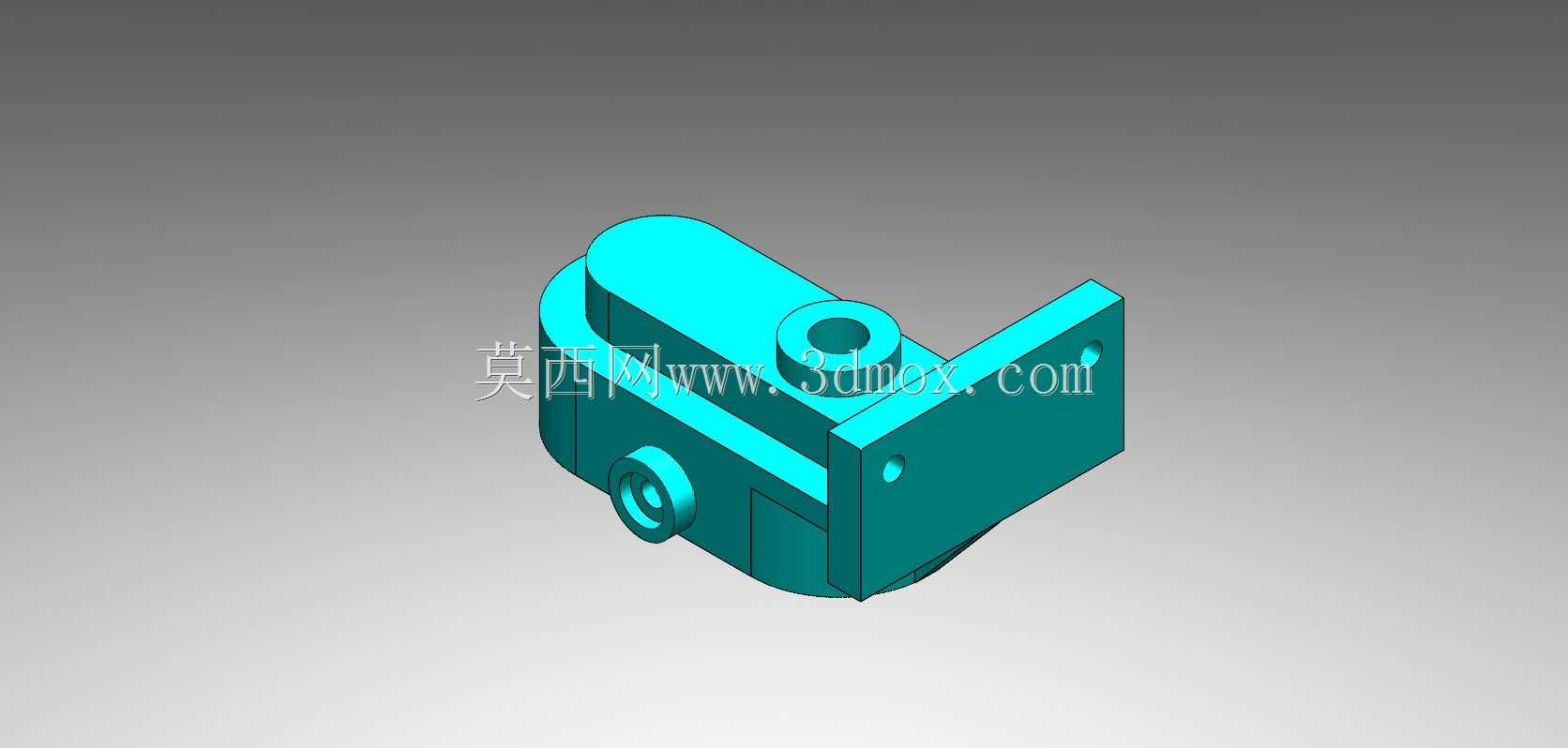

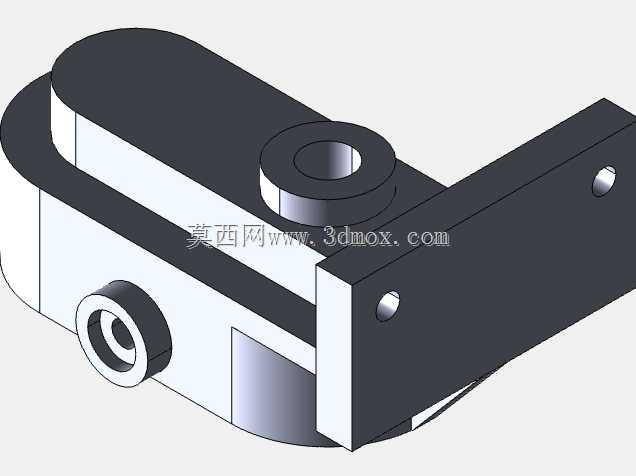

　　整体外形采用圆角过渡的柱式主体搭配单侧L型安装翼板的布局，主体部分为绕组与铁芯的封装腔体，腔体顶部预留的同轴通孔为接线端子的引出位，侧部突出的同轴凸台为次级绕组的输出接线座，安装翼板上开设的两个通孔为穿装固定螺丝的安装位，安装时可直接通过翼板将整个部件固定在设备机箱的内壁安装凸台上，不需要额外配置安装支架，适配厚度1.2-2mm的冷轧钢板机箱安装面，安装孔位的中心距按照常规小型电气部件的通用安装间距设置，可兼容多数现有小型电子设备的安装位尺寸，不需要对原有设备的安装结构做改动即可替换适配。从功能特性上看，一体化的壳体结构可以对内部的铁芯与绕组形成物理防护，避免装配过程中磕碰损伤绕组绝缘层，同时壳体的圆角设计可以减少安装时对操作人员手部的剐蹭，也能避免尖锐棱角在设备内部刮伤其他布线的绝缘层。侧置的输出接线座将接线点位从传统的顶部引出改为侧部引出，在安装空间高度受限的扁平式机箱内，可以减少接线后整体的高度占用，适配内部垂直空间局促的设备安装场景。

　　建模过程中需要重点关注安装翼板与主体壳体的衔接处的圆角过渡处理，该位置为安装受力的集中区域，实际生产中该位置的壁厚要比主体壳体壁厚厚1.5mm左右，避免安装锁紧螺丝时出现应力开裂的问题；顶部接线孔与侧部接线凸台的同轴度需要控制在0.1mm以内，保证后续接线端子装配时可以顺利插接，不会出现卡滞或者密封不严的问题。安装边界方面，该部件安装后在垂直于安装面方向的突出高度不超过65mm，沿安装翼板长度方向的总宽度不超过80mm，沿主体轴线方向的总长度不超过70mm，在机箱内部布局时，需要在接线凸台一侧预留至少20mm的接线操作空间，顶部接线位预留至少15mm的走线空间，避免布线时出现过度弯折导致的线芯断裂问题。

　　对于结构设计练习者而言，建模时可以重点练习一体化壳体的拔模处理、安装孔位的阵列定位、不同特征之间的圆角衔接逻辑，理解电气部件设计中安装兼容性、操作空间预留、受力结构强化这些实际工程要点，避免只追求外观形似而忽略实际生产装配中的工艺与使用需求。这类小型变压器结构在建模时不需要还原内部的铁芯与绕组细节，重点把握外部安装结构、接线点位的尺寸逻辑与位置关系，即可满足常规设备布局干涉检查、安装位适配验证的设计需求，在做整机设备的三维布局时，这类简化后的外部结构模型可以大幅减少装配体的文件体量，提升大装配体的旋转、剖切操作流畅度，同时也能准确反映部件的安装占用空间与接口位置，满足工程设计阶段的布局校验需求。
