菲尔持里尼奥式电源变压器结构设计

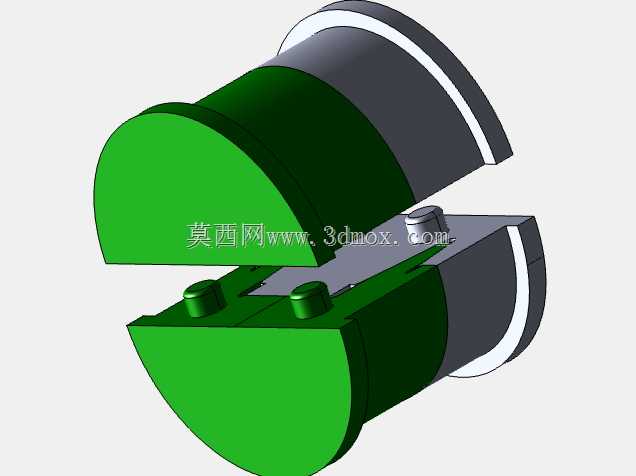

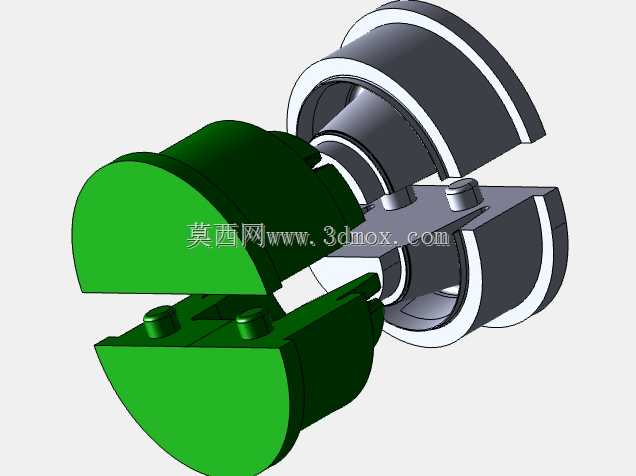

　　在工业控制、低压配电、小型电子设备供电场景中，这类开合式结构的电源变压器常被用于需要不停电加装、快速检修的回路中，区别于传统灌封或叠片固定式变压器，其分体式的壳体与磁路设计，能够在不拆解原有母线、线缆的前提下完成设备加装，大幅降低现场改造的停机时长，在老旧产线电气化改造、临时供电回路计量、信号回路隔离等场景中有着不可替代的应用价值。从结构设计逻辑来看，该部件将环形铁芯做了对半分体处理，两半铁芯的对接面做了高精度的平面磨削处理，合模后磁路气隙控制在0.02mm以内，尽可能降低空载电流与磁滞损耗，避免开合结构带来的效率下降问题。两侧的绿色绝缘壳体采用阻燃PA66材质注塑成型，壳体内部预留了绕组嵌装槽，初级与次级绕组分别预绕在两半铁芯对应的骨架位置，合模后绕组的对接触点通过弹性铜片完成压接导通，不需要额外做焊接处理，现场安装时只需要将两半结构扣合在待穿过的线缆外侧，拧上侧边的紧固螺栓即可完成固定，整个安装过程不需要切断主回路电源，也不需要拆解原有线缆的接线端子，适配直径在20-35mm区间的单根母线或电缆安装。

　　从安装边界来看，该部件合模后的整体外径控制在120mm以内，轴向长度不超过85mm，侧边的紧固螺栓采用M4内六角规格，安装时预留的操作空间只需要满足螺栓外侧15mm的扳手活动余量即可，能够适配大部分紧凑安装空间的电控柜内部加装需求，不会与柜内原有断路器、接触器、接线端子等部件产生干涉。壳体外侧的环形金属限位边一方面起到两半壳体合模时的径向定位作用，避免合模过程中铁芯出现错位导致磁路气隙不均，另一方面也作为安装后的结构加强筋，提升长期运行过程中壳体的抗振动性能，在设备存在持续振动的工况下，也不会出现螺栓松动、铁芯错位的问题。

　　绕组部分采用QZ-2型高强度漆包线绕制，初级绕组根据应用场景可适配220V或380V输入电压，次级绕组可根据需求输出不同等级的交流电压，绕组与铁芯之间垫有0.2mm厚的青稞纸绝缘层，满足AC2000V的工频耐压测试要求，绝缘等级达到B级，能够在最高130℃的工作环境下长期稳定运行。两半壳体的对接位置设计有凹凸配合的止口结构，合模后止口位置的配合间隙小于0.1mm，能够有效阻挡现场的粉尘、水汽进入壳体内部，防护等级达到IP40，适配大部分室内工业场景的使用需求，在有少量凝露的工况下也不会出现内部绝缘击穿的问题。

　　在实际选型应用中，这类开合式变压器常被用于电流采样、控制回路隔离供电、小型信号回路供电等场景，相比传统整体式环形变压器，其安装灵活性的提升能够帮助现场工程人员减少至少70%的安装工时，尤其是在已投运的产线改造项目中，不需要安排长时间的停机窗口即可完成加装作业，避免停机带来的产能损失。设计过程中需要重点校核两半铁芯对接面的平面度、紧固螺栓的预紧力矩，预紧力矩控制在1.2N·m时，既能够保证铁芯对接面紧密贴合，将磁路气隙控制在设计范围内，也不会因为压力过大导致铁芯叠片出现变形，增大铁损。同时绕组的弹性接触片需要采用锡磷青铜材质，保证长期使用过程中的接触压力稳定，避免出现接触电阻过大导致的触点发热问题，接触片表面做镀锡处理，提升抗氧化性能，延长部件的整体使用寿命。
