电力设备用轴装式支撑连接构件

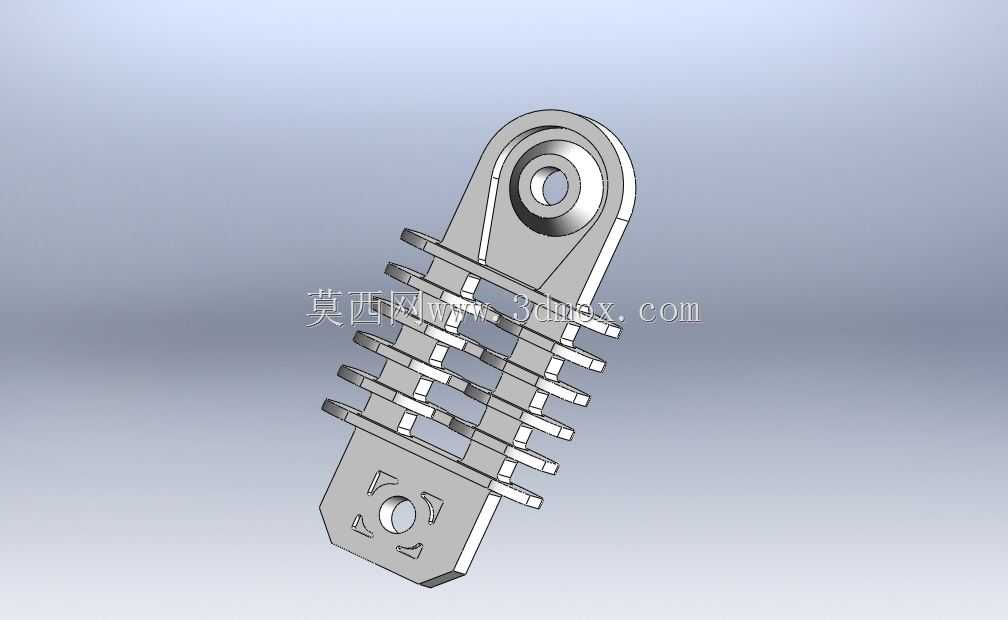

　　在户外配电台区、小型工业供电回路的电源变压器配套结构中，这类轴装支撑构件承担着核心的连接与辅助散热职能，区别于常规的平板式安装支架，该构件采用一体化的铰接端与多鳍片结构设计，适配需要小角度摆动补偿的安装场景，能够抵消变压器运行过程中因电磁振动、温度形变带来的装配应力，避免硬连接状态下的焊缝开裂、固定螺栓疲劳断裂问题。从结构设计逻辑来看，构件上端的带衬套铰接孔是核心受力点位，孔位边缘做了加厚翻边处理，衬套预留的间隙可以适配直径匹配的铰接销轴，安装时销轴贯穿孔位后两端加装开口销防脱，能够实现绕销轴轴线±8°范围内的自由摆动，在变压器出线端受外力拉扯、或者柜体因地基沉降出现微小偏移时，这个铰接结构可以释放应力，不会将外力直接传导到变压器本体的接线柱上，避免瓷瓶碎裂、接线脱落的故障。

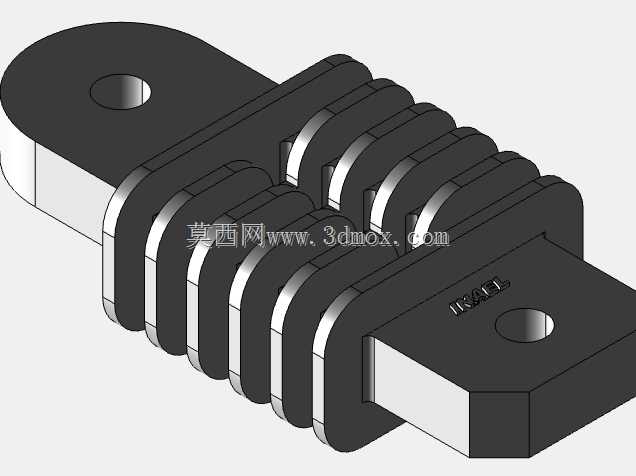

　　构件中段的多层平行鳍片结构并非冗余设计，一方面是通过增加与空气的接触面积，将连接点位传导过来的变压器运行热量快速散逸到空气中，降低连接部位的温升，避免金属构件长期高温下出现强度下降；另一方面多层鳍片形成的格栅结构可以在构件受侧向冲击力时产生微小的弹性形变，吸收冲击能量，不会出现瞬间的脆性断裂，鳍片的厚度、相邻鳍片的间距经过反复校核，既保证足够的散热效率，也不会因为间距过小积累灰尘、飞虫等杂物，减少户外场景下的运维清理频次。

　　构件下端的安装面做了定位凹槽与三角形加强筋设计，安装面的平面度控制在0.1mm以内，能够与变压器本体的安装基面完全贴合，定位凹槽可以卡在安装基面的凸台上，安装时不需要反复调整对位，降低现场装配的难度，三个三角形加强筋分别对应三个固定螺栓的受力方向，当螺栓锁紧后，加强筋可以分散螺栓的压紧力，避免安装面局部受压变形，同时在构件承受纵向拉力时，加强筋能够提升整体的抗弯截面模量，让构件在额定载荷下的形变量控制在0.05mm以内，不会因为长期受力出现弯曲下垂。

　　从安装边界来看，该构件上端铰接孔的中心到下端安装面的垂直距离经过精准核算，既保证足够的摆动空间，不会让鳍片在摆动过程中与周边的线缆、柜体结构发生剐蹭，也不会因为力臂过长导致铰接孔受力过大，安装时三个固定螺栓采用对角锁紧的方式，锁紧扭矩控制在规定范围内，避免扭矩过大压坏安装基面的漆面、或者扭矩不足出现连接松动。在实际应用场景中，这类支撑构件不仅可以用在电源变压器的出线端支撑，也可以适配低压配电柜内的元器件安装、户外小型光伏变压器的线缆固定，只要是需要铰接补偿、辅助散热的连接点位，都可以通过调整安装孔位的尺寸来适配，构件整体采用一体冲压或者铸造成型，没有额外的焊接点位，避免了焊接缺陷带来的强度隐患，表面做了钝化处理，在户外潮湿、盐雾环境下也能保证足够的使用寿命，不会轻易出现锈蚀卡滞的问题，铰接孔内的衬套采用自润滑材质，长期摆动也不需要额外加注润滑脂，减少后期的维护工作量。设计过程中还特意做了边角倒钝处理，所有外露的棱边都做了R1以上的圆角，避免现场安装时划伤施工人员的手部，也不会因为尖端放电影响周边的电气绝缘性能，鳍片的边缘同样做了卷边处理，提升鳍片自身的结构强度，在运输、安装过程中即使受到轻微磕碰，也不会出现鳍片变形弯折的问题，保证安装后的散热与结构性能不受影响。
