办公桌底线缆规整固定夹结构设计

　　日常办公场景里，站立式办公桌的普及让桌面下方的线缆杂乱问题愈发突出，显示器供电线、主机电源线、数据线、充电线等多股线缆如果随意垂落，不仅会在升降桌调整高度时出现勾挂、拉扯的风险，还容易积灰，日常打扫桌底区域时也容易被线缆牵绊，存在不小的安全隐患。这款电缆管理夹正是针对这类桌下布线的痛点设计，核心作用是将零散的多股线缆规整约束在桌板底部的预设走线区域，避免线缆随意晃动、垂落，同时兼顾布线的美观性，不会让桌下区域显得杂乱无章。

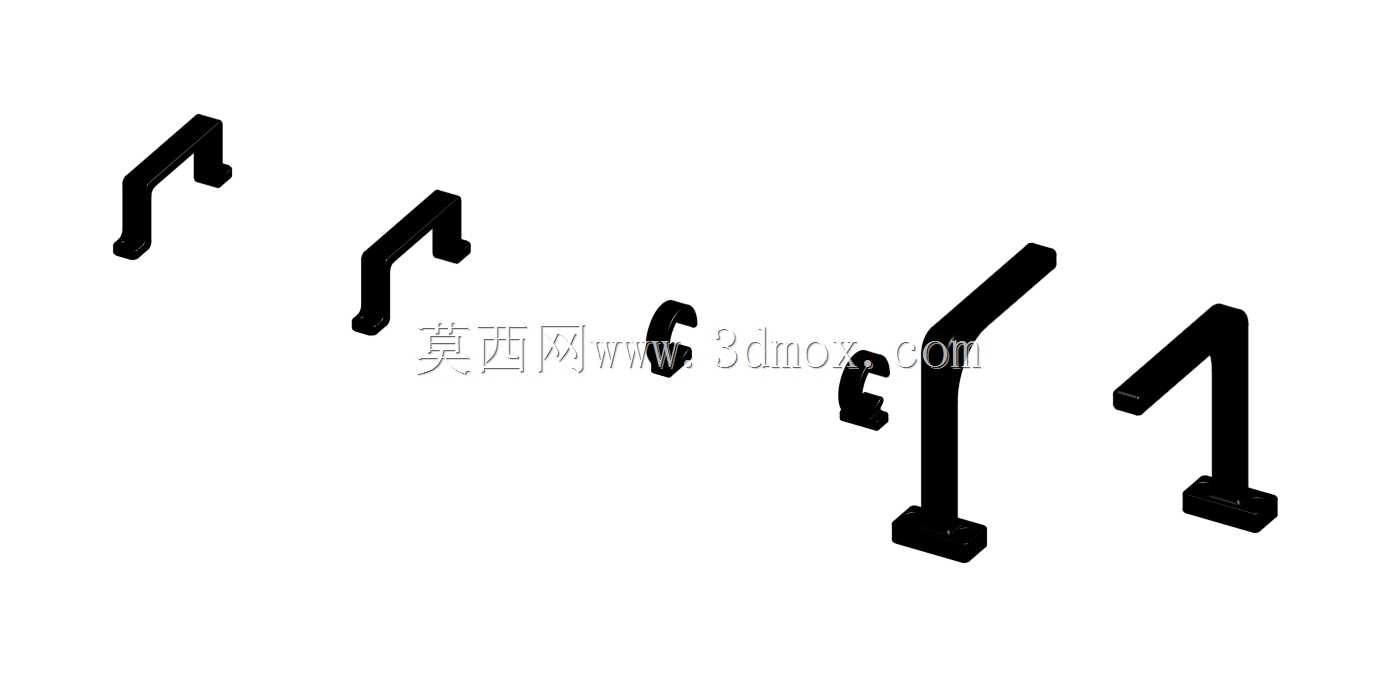

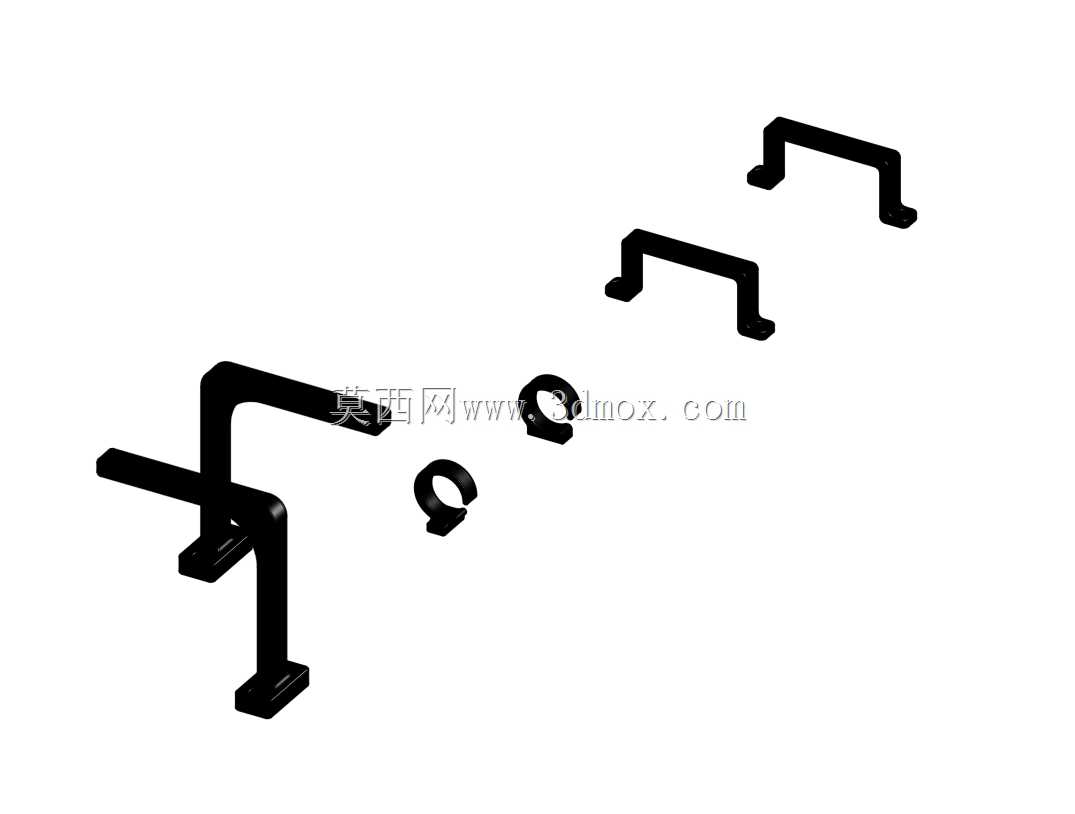

　　从结构设计来看，整套管理夹分为两类构件，一类是L型的支撑固定座，另一类是C型的线缆束环。L型支撑座的短边设置有安装孔位，可以通过自攻螺丝直接固定在木质桌板的底面，长边作为走线的支撑基准面，能够托住直径较粗的电源线，避免线缆因为自身重力下垂弯折。支撑座的折弯处做了圆弧过渡处理，没有尖锐的直角棱边，一方面可以避免安装时划伤操作人员的手部，另一方面也能防止线缆长期和棱边摩擦出现外皮破损的问题，消除漏电的安全隐患。C型束环采用开口式设计，不需要提前将线缆端头穿入环内，布线完成后也可以直接卡入新增的线缆，后期调整线路走向、增减线缆的时候不需要完全拆卸固定件，维护操作十分便捷。束环的开口尺寸经过反复校核，既能够保证单股束环可以容纳3-4根常规直径的供电线或者数据线，又不会因为开口过大导致线缆轻易从环内滑脱，束环内壁做了细微的防滑纹理，能够增加和线缆外皮之间的摩擦力，避免线缆在束环内来回窜动。

　　安装边界方面，L型支撑座的固定孔位间距适配常规办公桌底的加强筋布局，不会和桌板下方的金属加强框架、升降桌的传动丝杆结构产生干涉，单个支撑座的安装只需要2颗M4规格的自攻螺丝，不需要在桌板上开设大尺寸的通孔，不会破坏桌板的整体结构强度。整套夹件的突出高度控制在35mm以内，安装完成后不会占用过多的桌下腿部活动空间，即使是身高较高的使用者，腿部在桌下活动时也不会轻易碰到夹件。走线布局上，可以根据桌下设备的摆放位置灵活调整支撑座的安装间距，通常在桌板靠近墙面的一侧间隔200-300mm布置一个支撑座，再搭配对应数量的束环，就可以将从桌面开孔处引出的线缆沿着桌板边缘规整引导至地面插座或者桌下的电源排插位置，线缆全程被约束在夹件内，不会出现垂落晃荡的情况。

　　实际使用过程中，这类线缆管理夹不仅适用于站立式办公桌，普通的固定办公桌、电竞桌、实验室操作工作台的底部布线都可以适配，甚至机柜内部的零散线缆规整、墙面明线的临时固定场景也能使用。和传统的尼龙扎带相比，这种硬质夹件的约束方式不会过度挤压线缆，避免多股线缆被扎带勒紧导致的散热不畅问题，同时后期调整线路时不需要剪断扎带重新绑扎，能够重复拆装使用，长期使用的综合成本更低。设计过程中也充分考虑了不同线径的适配性，C型束环的弹性变形量可以覆盖直径3mm到12mm的各类线缆，不管是细的手机充电线、网线，还是较粗的主机电源线、显示器供电线都能稳定固定，不需要针对不同线径准备多种规格的固定件，降低了选型和备货的难度。夹件的边角全部做了倒钝处理，所有安装孔位都设计了沉头结构，螺丝安装完成后头部不会突出于夹件表面，不会出现刮蹭线缆、勾扯衣物的问题，整体结构没有多余的复杂构件，生产加工难度低，批量生产时的成本控制空间大，安装操作不需要专业的工具，普通使用者只需要一把普通的十字螺丝刀就可以完成全部安装流程，不需要专业的电工或者安装人员上门操作，适配普通消费者自行组装的使用需求。
