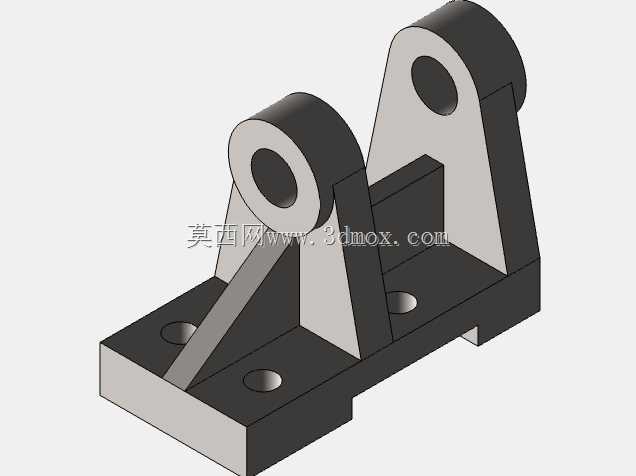

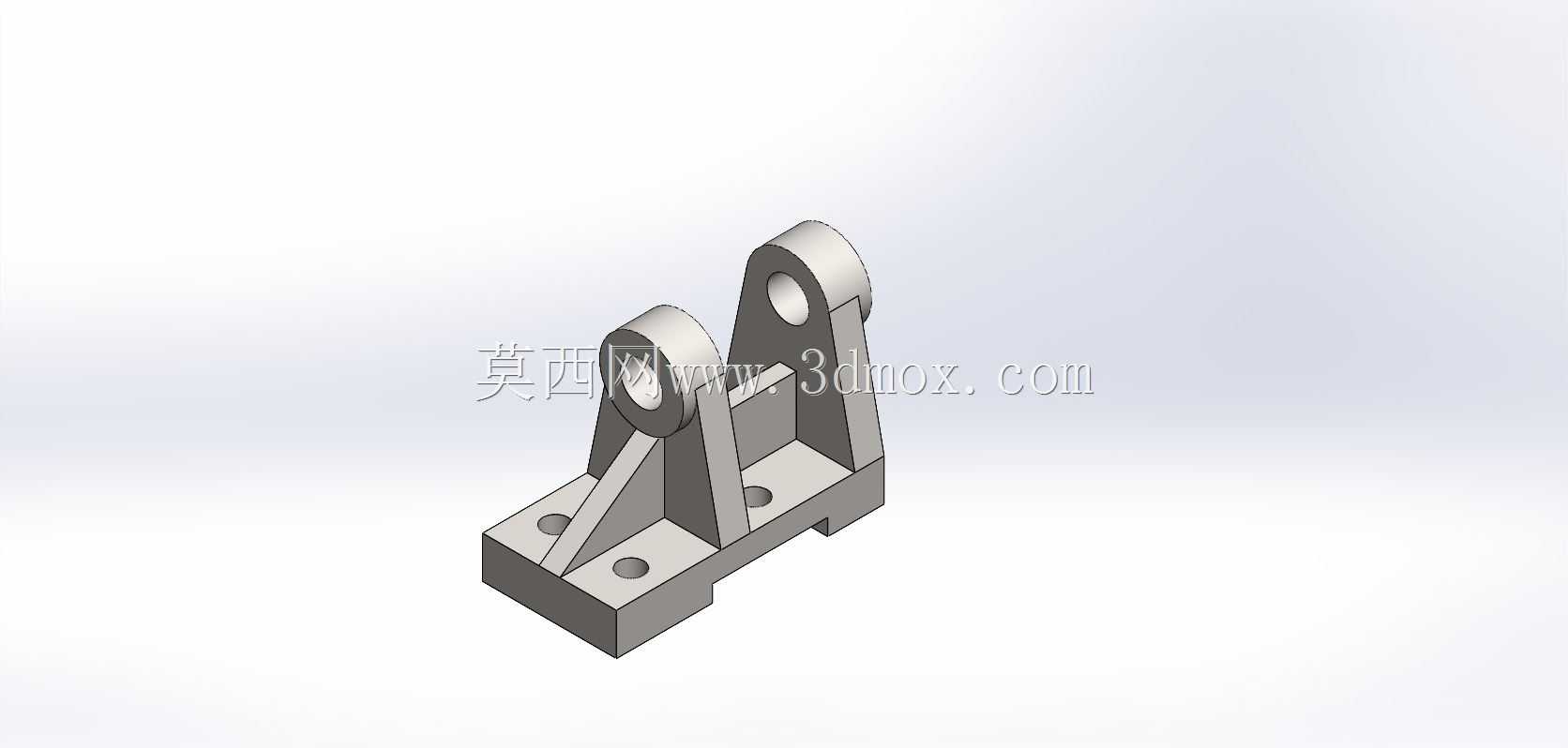

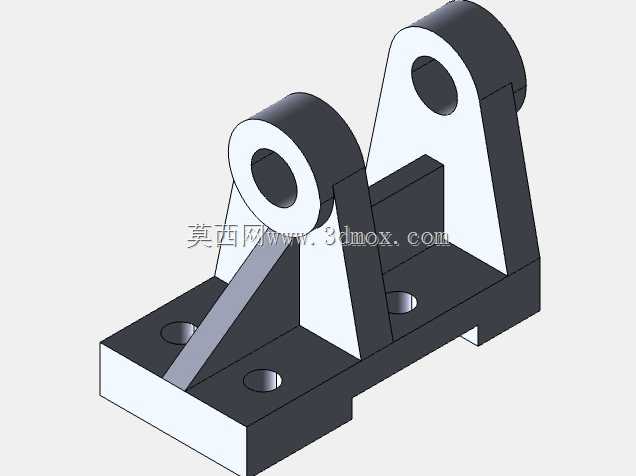

这类双铰耳立式支撑支座,多应用在轻工自动化生产线、小型输送设备的张紧机构、工装夹具的翻转支撑点位,也可作为小型气动执行元件的端部铰接安装座,承担铰接点的载荷传递、转动副定位功能,是设备上实现部件摆动、角度调整的基础连接构件。从结构设计逻辑来看,整体采用一体化铸造成型后机加工的工艺思路,底座为矩形安装板结构,板面上预留四个沉头安装孔,孔位按照对称矩形排布,安装时可通过内六角螺栓将支座整体固定在设备机架的安装基准面上,沉孔设计可保证螺栓头不突出安装面,避免与相邻运动部件产生干涉。
底座上方设置两块平行的立式支撑板,两块板之间保留足够的间隙,可容纳配套的铰接摆臂端部,每块支撑板上部都加工有同轴的铰耳通孔,孔的公差带按照H7级精度设计,可与配套的铰接销轴实现间隙配合,保证铰接转动时无卡滞、无过大窜动。两块立式支撑板之间设置有三角形加强筋结构,筋板分别连接底座安装面与立式支撑板侧面,可有效抵消铰接点受载时对立板产生的弯矩,避免长期受载后立板出现外张变形,提升支座整体的结构刚性。在安装边界上,底座的长宽尺寸按照常规小型铰接支座的安装空间设计,整体高度适配多数小型设备的铰接点安装高度需求,铰耳孔的中心高度经过校核,可保证配套摆臂在设计摆动角度范围内,不会与底座上表面、安装基准面产生运动干涉。
设计过程中需要重点关注两块立板上铰耳孔的同轴度公差,若同轴度超差,会导致销轴安装后出现别劲现象,加速销轴与孔的磨损,缩短构件使用寿命;同时沉头安装孔的锪平深度需要统一,保证螺栓锁紧后受力均匀,避免支座安装后出现倾斜,影响铰接点的转动精度。这类支座在实际使用中,通常会在铰耳孔内加装自润滑铜套,降低转动摩擦系数,减少日常维护频次,适用于低速摆动、中等载荷的铰接工况,不需要额外添加复杂的润滑结构即可长期稳定运行。从建模细节来看,所有棱边都做了R1-R2的圆角过渡处理,一方面可以消除加工后的锐边毛刺,避免装配时划伤操作人员,另一方面也可以减少应力集中点,提升构件的抗疲劳性能,在长期交变载荷作用下不会在棱边位置出现裂纹。
底座的下表面要求全程铣平,平面度公差控制在0.05mm以内,保证安装后支座与基准面贴合紧密,不会出现局部悬空导致的受力不均问题;铰耳孔的内孔表面粗糙度要求达到Ra1.6,保证与铜套或销轴的配合面接触均匀,减少局部磨损。在实际选型应用时,需要根据铰接点的最大径向载荷、摆臂的摆动角度范围、安装空间的尺寸限制来确认该支座是否适配,若载荷偏大可适当增加立板厚度、加大铰耳孔直径与销轴直径,若安装空间受限可等比例缩小整体尺寸,但需要同步校核加强筋的结构强度,避免缩尺后刚性不足。这类支座的结构属于典型的标准化铰接支撑构件,可通过参数化调整尺寸快速适配不同的工况需求,建模时可将安装孔间距、铰耳孔中心高、立板间距、底座厚度等参数设置为变量,后续同类型支座设计时只需修改对应参数即可快速生成模型,大幅提升设计效率。
