电源变压器用多层环槽底密封滚轮结构

　　在电源变压器的生产装配与长期运维环节，这类带多层环槽的底密封滚轮，是配套变压器密封工装、绕组绕制辅助输送工位的核心接触类零件，并非通用传动场景下的普通滚轮。从实际产线应用来看，它主要承担两个核心作用：一是在变压器底壳密封胶涂布、压合工序中，作为压合辊的接触轮体，沿底壳密封面匀速滚压，保证密封胶层均匀铺展、无气泡虚压，避免变压器投用后出现绝缘油渗漏问题；二是在小型变压器铁芯、绕组的工位转序过程中，作为输送线的端面定位滚轮，限制环形工件的径向窜动，保证转运过程中工件定位精度稳定，不会出现磕碰绕组绝缘层的问题。

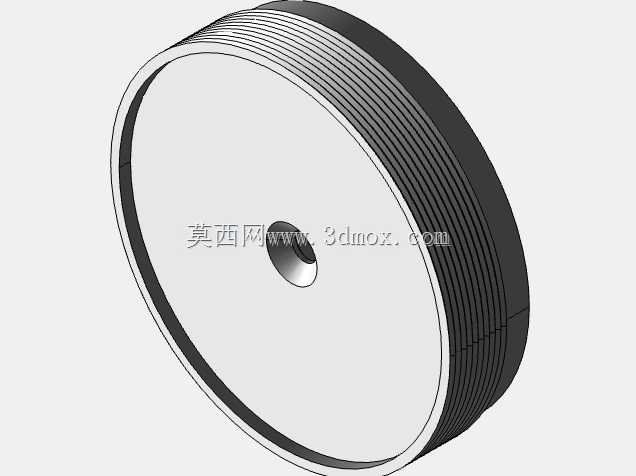

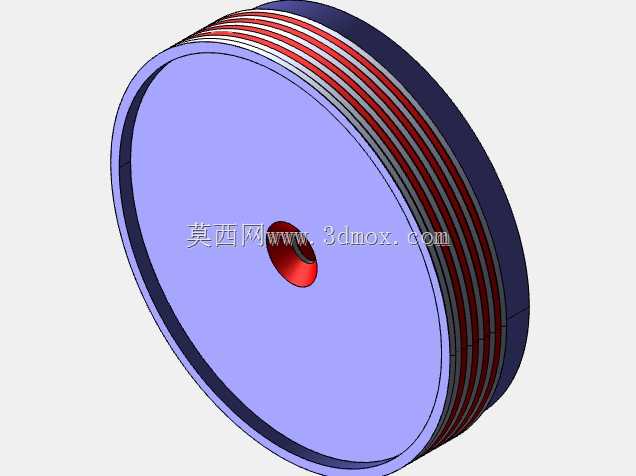

　　从结构设计逻辑来看，这个轮体采用中心单安装孔的盘式结构，中心孔为直接穿装转轴的配合面，孔口做了小尺寸倒角，既方便装配时转轴快速导入，也能消除安装时孔口锐边对转轴配合面的刮伤，避免长期运转后出现配合间隙超差的问题。轮体端面为平整的大平面，这个平面是压合密封工序的主要工作面，平面度公差控制在0.05mm以内，保证滚压过程中整个密封面受力均匀，不会出现局部压力过大挤破密封胶层、或是局部压力不足导致密封失效的问题。轮体外缘设计了多道平行的环形凹槽，这些凹槽并非装饰结构，一方面是在滚压带密封胶的接触面时，多余的胶液可以暂时容纳在环槽内，避免胶液被挤压到工件非密封区域造成污染；另一方面，多道环槽结构可以提升轮体外缘的散热能力，在长时间连续滚压作业中，轮体与密封面摩擦产生的热量可以通过环槽增大的散热面积快速散出，避免轮体局部温度过高导致密封胶提前固化，影响密封效果。

　　从安装边界尺寸来看，这类轮体的外径通常根据配套的变压器底壳密封面宽度匹配，轮体总厚度略小于密封面的有效接触宽度，安装时中心孔与转轴采用H7/h6的间隙配合，转轴两端加装轴承座固定，轮体端面与安装基准面的轴向窜动量控制在0.03mm以内，保证滚压过程中轮体不会出现轴向偏移。轮体的外缘环槽深度与宽度经过匹配设计，单道槽的深度不超过轮体总壁厚的六分之一，既保证了容胶与散热的效果，也不会因为开槽过深导致轮体整体结构强度下降，在承受最大120N的径向压合力时，轮体的径向变形量不超过0.02mm，完全满足密封压合的精度要求。

　　在实际选型适配过程中，需要注意这类滚轮的安装同轴度要求，装配时要保证轮体中心孔与转轴的同轴度公差在0.02mm以内，否则滚压过程中会出现轮体跳动，导致密封面受力不均出现渗漏隐患。另外轮体的工作面粗糙度控制在Ra1.6，既不会因为表面过于粗糙刮伤变压器底壳的喷塑层，也不会因为表面过于光滑导致胶液粘附在轮体表面，影响连续作业的稳定性。在绕组输送工位使用时，这类滚轮的环槽还可以嵌入软质橡胶圈，提升与工件接触面的摩擦力，避免输送过程中工件打滑移位，适配不同规格的小型电源变压器转序需求。不同于通用输送滚轮，这个零件的结构设计完全围绕变压器生产的密封、输送工序需求展开，没有多余的结构冗余，所有的型面设计都对应实际生产中的具体工艺痛点，比如环槽的容胶设计解决了传统光面滚轮压胶时胶液外溢污染工件的问题，大平面工作面的设计保证了密封压合的受力均匀性，中心孔的倒角设计降低了装配难度与装配损耗。
