多通路交叉式集成阀块组件结构设计

　　在液压与流体控制回路的搭建场景中，集成阀块一直是缩减管路占用、降低泄漏点、提升系统集成度的核心部件，这款交叉组装的阀块结构，正是针对紧凑型流体控制单元的安装需求设计，可直接适配小型液压站、实验室流体分配台、小型设备冷却回路等对安装空间有严格限制的应用场景，替代传统分散式阀件加外接管路的组装方案。从实际功能层面看，该阀块通过内部交叉排布的流道，实现多通路流体的汇合、分流与方向切换，不同外径的外接接口分别对应不同通径的管路，可同时接入压力流体输入、工作回路输出、泄压回路、检测支路等多条管线，侧面带安装法兰的结构可直接将整个阀组固定在设备侧壁或安装面板上，无需额外设计独立安装支架，大幅减少现场装配的零件数量。

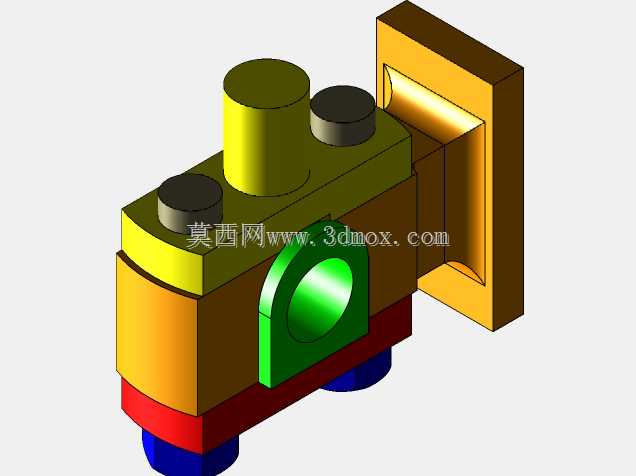

　　设计过程中优先考虑了流道的交叉避让逻辑，所有内部流道在实体块内部完成正交或斜向交叉连通，避免了外接管路弯折带来的流阻损失，同时将多个控制阀的安装座直接集成在阀块本体顶面，三个不同直径的凸台分别对应不同通径的插装阀、堵头或压力检测接头安装位，安装后阀件整体嵌入凸台内，不会额外增加阀组的外轮廓尺寸。从安装边界来看，阀块主体的安装基准为后侧的L型法兰面，法兰上预留的安装孔位可适配M6规格的固定螺栓，安装时法兰面与设备安装面完全贴合，保证阀块固定后的稳定性，避免管路振动带来的连接松动；阀块底部伸出的两个管接头为下接式管路接口，安装时需预留至少两倍接头外径的下方操作空间，方便管路拧紧操作，侧面的侧向接口为侧出式工作口，对应连接执行元件的进回油管路，设计时已考虑接口与安装面的间距，可保证标准扳手的操作空间，不会出现扳手干涉无法拧紧的问题。结构设计上，阀块本体采用分层式的实体堆叠逻辑，不同颜色区分的部分分别对应流道加工的工艺块、密封隔层、安装基座等不同功能段，红色隔层为密封承压层，在流道交叉位置承担不同压力级流道之间的密封隔离作用，避免内部窜流；绿色的侧向凸台为大流量侧通口的加强结构，因该通口通径较大，流体通过时会对阀块本体产生侧向推力，额外增加的凸台结构可提升该位置的结构强度，避免长期承压出现本体变形。

　　在实际选型适配时，该阀块可适配低压到中压的流体回路，内部流道的转角位置均做了圆弧过渡处理，减少流体在转角处的湍流与压力损失，同时降低流道内壁的冲蚀速率，延长阀块的整体使用寿命；顶面的阀件安装座均做了同轴度公差约束，保证插装阀装入后与流道的对中精度，避免出现阀件安装偏斜导致的密封失效问题。不同于传统的整体式加工阀块，这种交叉组装式的结构可根据实际回路需求更换不同功能的分层块，无需重新加工整个阀块本体，在小批量定制化流体回路搭建场景中，可大幅缩短设计与加工周期，降低单件定制的成本，同时当某一层的流道出现冲蚀或密封失效时，可单独更换对应分层部件，无需整体报废整个阀组，降低后期的维护成本。

　　安装调试阶段，该阀块的组装顺序遵循从下到上、从内到外的逻辑，先将底部的管接头与底层基座压装到位，再逐层叠装密封层、流道层，最后安装顶面的阀件与侧部的法兰结构，所有叠装面均采用平面密封加定位销的组合方式，既保证叠装后的位置精度，又避免层间出现流体泄漏；组装完成后可直接通过后侧法兰固定到设备上，再依次连接各个外部管路，整个装配过程无需复杂的专用工装，普通装配人员按照工艺指引即可完成操作。
