内六角圆柱头M5规格紧固螺栓

　　在各类机电设备组装、工装夹具搭建、自动化模组调试的现场，这类内六角圆柱头紧固件的使用频率几乎覆盖了每一处需要精准锁紧的连接点位。不同于外六角螺栓需要预留扳手侧向操作空间，圆柱头内六角的结构只需要在被连接件上方预留内六角扳手的垂直操作空间，对于安装空间局促的紧凑结构场景，比如小型伺服电机安装座、直线导轨滑块压块、精密传感器支架这类布局紧凑的部位，这种结构的适配性优势非常明显。从实际使用的工况来看，M5规格的螺栓常被用于中等载荷的连接场景，比如厚度3-8mm的钣金件拼接、铝合金型材的端盖固定、小型气动元件的安装锁紧，搭配对应规格的平垫与弹垫使用时，能够在振动工况下保持足够的锁紧力，避免设备运行过程中出现连接松脱的问题。

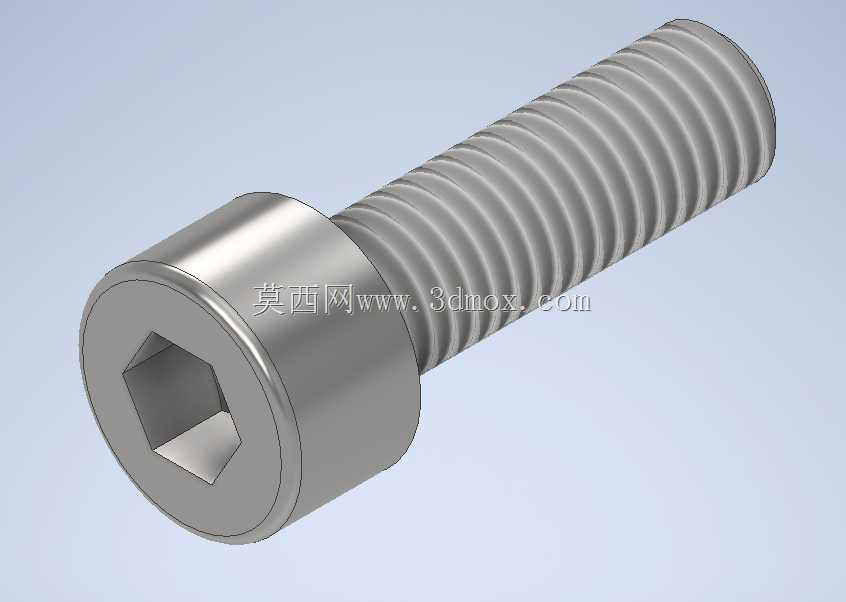

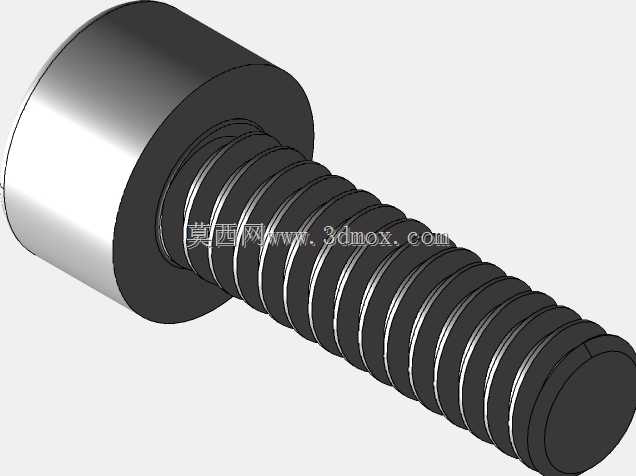

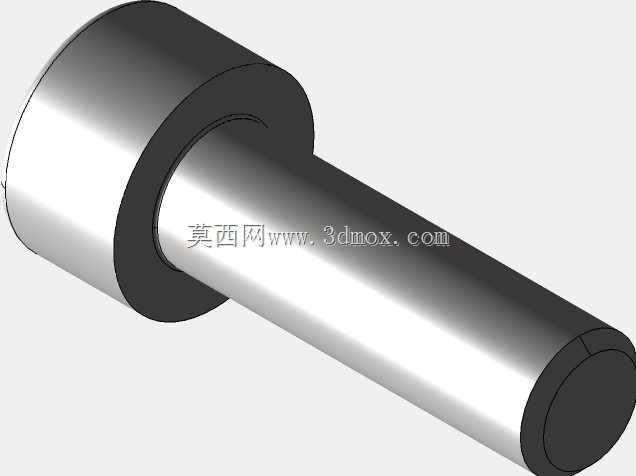

　　设计这类标准紧固件的三维模型时，首先要严格匹配螺纹的实际啮合尺寸，M5粗牙螺纹的螺距为0.8mm，建模过程中螺纹牙型的牙高、牙型角需要符合普通螺纹的公差要求，避免实际装配时出现螺纹卡滞、啮合间隙过大的问题；圆柱头的头部直径、头部高度需要和标准件的实际尺寸对齐，内六角沉孔的对边尺寸、深度要匹配对应规格内六角扳手的插入深度，既不能因为沉孔过浅导致扳手无法完全插入造成拧花内孔，也不能因为沉孔过深削弱螺栓头部的结构强度。从安装边界来看，这款螺栓的总长度为16mm，实际使用时需要计算被连接件的总厚度，预留3-5倍螺距的螺纹啮合长度，也就是至少2.4-4mm的螺纹拧入对应螺纹孔，才能保证足够的连接强度；如果是穿过光孔进行连接，

　　光孔的直径通常设置为5.3-5.5mm，既方便螺栓顺利穿入，也不会因为间隙过大造成连接错位。头部的圆柱外形在安装时能够完全沉入对应规格的沉孔内，安装完成后头部表面可以和被连接件表面齐平，不会出现突出的结构，对于有外观平整度要求的设备外板、防护盖板安装场景，这种齐平安装的特性能避免突出的螺栓头剐蹭操作人员、或是干涉周边运动部件的运行轨迹。在三维建模的细节处理上，螺栓头部的内六角孔边缘需要做微小的倒角处理，对应实际生产中的冷镦加工工艺特征，螺纹的首尾两端需要做收尾退刀结构，还原真实标准件的加工特征，避免模型出现锐利直角、无工艺圆角这类不符合实际生产的结构，方便后续做装配干涉检查、工程图导出的时候能够完全匹配实际采购的标准件尺寸。

　　实际选型过程中，这类螺栓的材质通常根据使用场景选择，普通工况下选用镀锌碳钢材质即可满足强度与防锈要求，有耐腐蚀要求的场景可以选用304不锈钢材质，有轻量化要求的场景也可以选用铝合金材质的同规格紧固件，不同材质的螺栓外形尺寸完全一致，三维模型可以通过材质配置切换适配不同的选型需求。在做整机装配的排布时，这类螺栓的安装点位需要注意和周边零件预留足够的扳手操作空间，垂直方向预留至少20mm的空间用于内六角扳手的操作，避免装配时出现扳手无法到位、无法施加足够锁紧扭矩的问题；螺栓的锁紧扭矩需要匹配M5规格螺栓的强度等级，比如8.8级碳钢螺栓的推荐锁紧扭矩在6-8N·m，避免扭矩过大造成螺纹滑牙、螺栓断裂，或是扭矩过小造成连接松脱。
