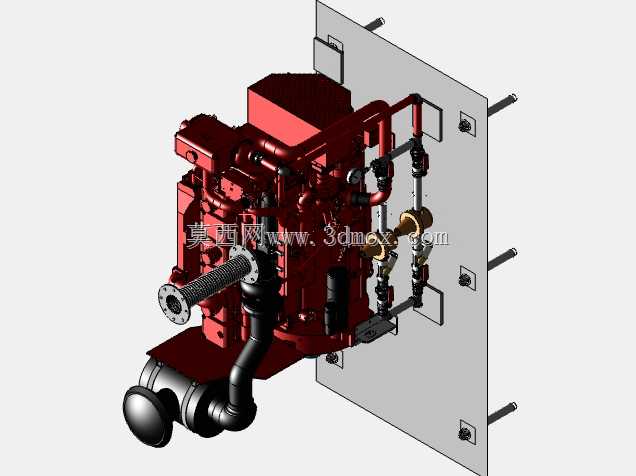

消防泵RA20-0227-0855结构设计

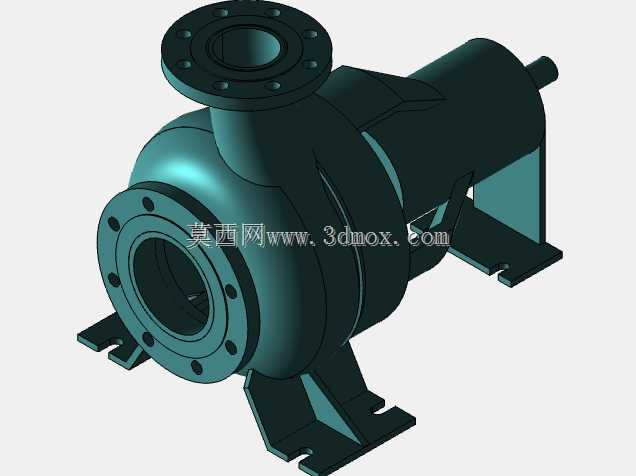

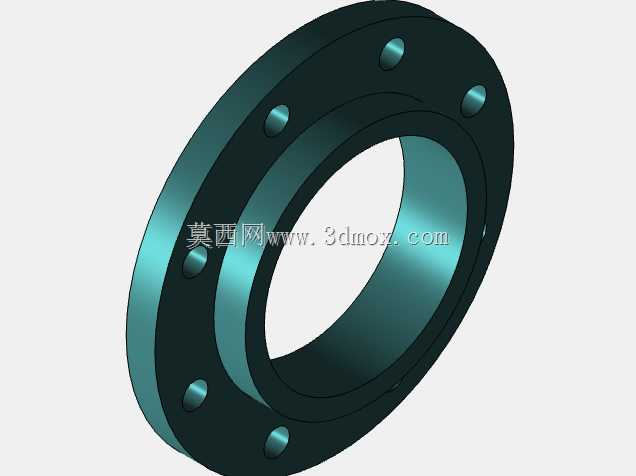

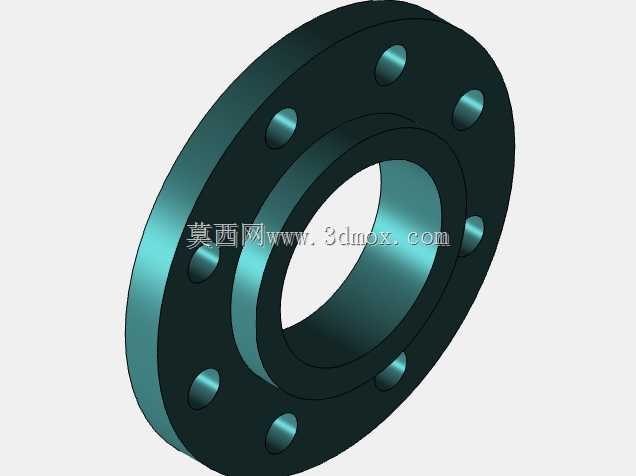

　　从实际应用场景来看，该型号泵适配的工况覆盖了室内消火栓系统增压、自动喷淋系统稳压、消防水箱供水加压等多个核心消防给水环节，在常规民用高层住宅、中型工业厂房、商业综合体的消防泵房内，这类泵组通常作为主工作泵搭配备用泵成组布置，因此设计阶段就充分考虑了成排安装的操作空间预留。泵体的进出口法兰采用同轴线水平布置的设计，进出口通径匹配常规消防管路的公称通径规格，法兰螺栓孔的位置度公差严格控制在机械设计标准允许范围内，能够直接对接标准管路配件，无需额外加工过渡连接件，大幅降低现场安装的适配成本。在民用建筑消防系统、工业厂区消防保障体系以及市政消防配套设施中，消防泵作为核心增压输水部件，直接决定了火灾发生时的供水响应效率与灭火作业可靠性，其结构设计的合理性、安装边界的适配性是前期设备选型、管路布局阶段必须反复校核的核心内容。这款RA20型号消防泵的三维结构设计，完全围绕固定消防给水系统的实际工况展开，整体采用卧式单级离心泵的经典结构布局，泵体与动力端的连接法兰采用标准同轴定位设计，能够有效降低长周期运行过程中的轴系跳动量，减少密封件的异常磨损。

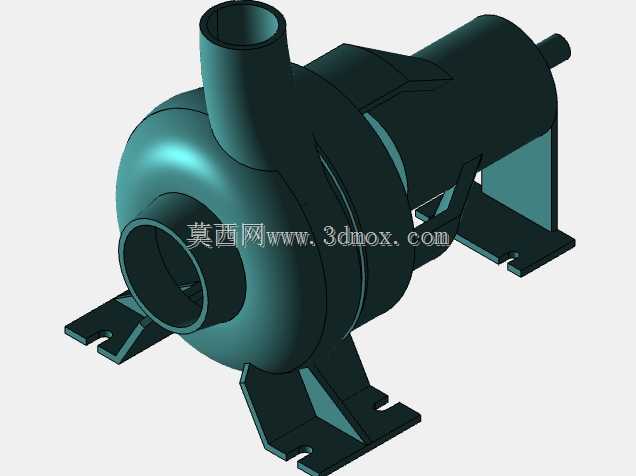

　　在功能特性设计上，泵壳采用螺旋形压水室结构，流道表面做了顺滑过渡处理，能够有效降低流体在泵腔内的沿程阻力损失，提升输水效率，同时减少气蚀发生的概率；叶轮采用闭式结构设计，叶片的型线经过流体力学优化，在额定转速下能够稳定输出符合消防规范要求的扬程与流量，即使在小流量工况下运行，泵体的振动量也能控制在合理区间，避免长时间低频运行对轴承、密封组件造成不可逆损伤。轴封部位采用集装式机械密封结构，相比传统填料密封，其泄漏量更低，维护周期更长，能够适配消防泵长期待命、间歇启动的运行特性，减少日常运维的工作量。

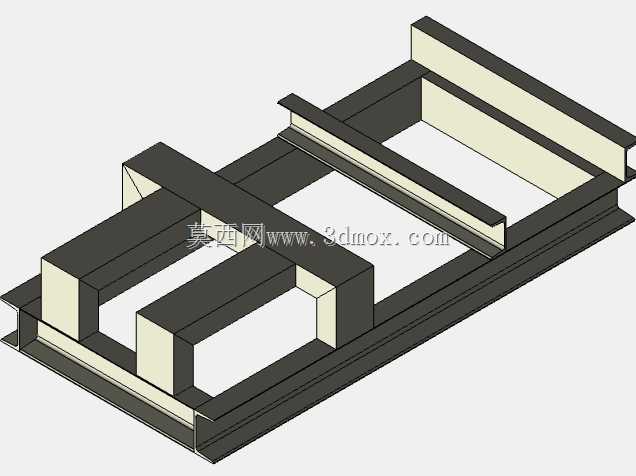

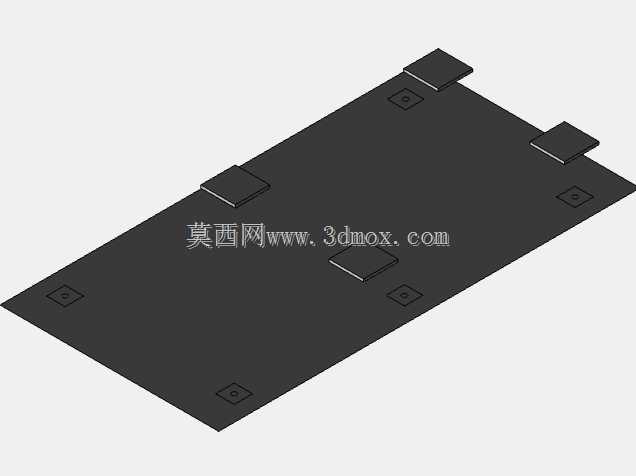

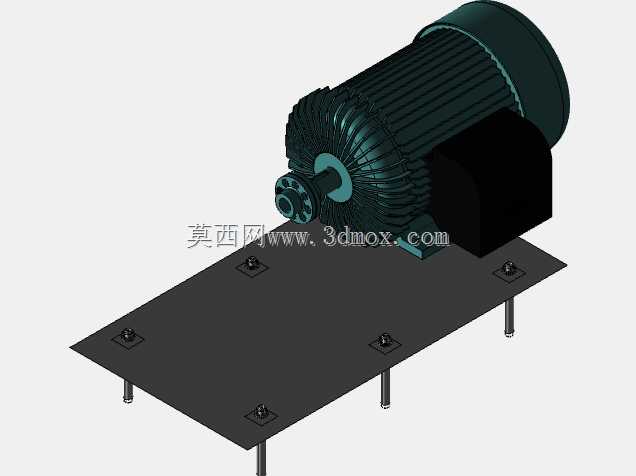

　　从安装边界维度来看，该泵的底座采用一体化铸铁底座设计，底座上预留的地脚螺栓孔位置经过精准定位，安装时只需匹配基础上的预埋螺栓位置即可完成快速固定，底座与泵体、动力端的连接面设置了减震垫安装位，能够有效吸收泵组启动、运行过程中的振动，避免振动传递到建筑结构或者管路系统。泵体顶部预留了排气螺塞接口，首次充水运行时可以快速排净泵腔内的空气，避免气缚现象导致的泵组不出水问题；底部设置了泄放螺塞，在冬季低温环境下或者长期停用时，可以排净泵腔内的存水，防止冻裂泵壳。设计过程中还充分考虑了日常维护的操作空间，泵体两侧的轴承端盖位置预留了足够的拆卸空间，无需将整个泵组从管路上拆下即可完成轴承加注润滑脂、更换机械密封等常规维护操作；进出口法兰附近预留了压力表安装接口，能够直接加装压力检测仪表，实时监测泵组的进出口压力，判断运行状态是否正常。在管路对接层面，该泵的进出口方向可以根据泵房的实际布局做适应性调整，能够满足侧进侧出、侧进上出等多种管路走向需求，适配不同项目的泵房空间条件，减少管路弯折带来的阻力损失。

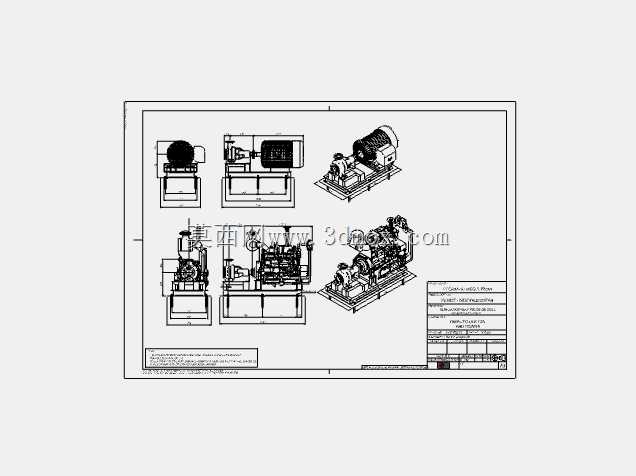

　　对于结构设计从业者而言，这款泵的三维模型完整还原了从外部法兰接口到内部流道、叶轮、轴系、密封组件的全部细节，在做消防泵房整体布局设计时，可以直接调用该模型进行管路碰撞检查、安装空间校核，避免二维设计阶段容易出现的干涉问题；对于设备选型人员来说，模型中明确的安装尺寸、接口位置参数，能够直接作为选型阶段的空间核算依据，提前预判泵房布局的合理性，减少施工阶段的设计变更。值得注意的是，这类消防泵的设计必须严格匹配消防行业的相关规范要求，其结构强度、过流部件的材质选择都要满足长期待命、瞬时启动的工况需求，该模型在细节设计上充分体现了这些工况适配性，比如泵壳的壁厚设计预留了足够的腐蚀余量，能够适应不同水质的输水需求，叶轮与泵轴的连接采用键传动加锁紧螺母的结构，能够承受启动瞬间的大扭矩冲击，避免叶轮松动移位。
