外啮合流体齿轮泵壳体结构三维设计

　　在液压传动与流体输送场景中，外啮合齿轮泵是应用范围极广的容积式动力元件，从机床液压站、工程机械液压回路，到轻工机械的流体计量输送、润滑系统供油，都能见到这类泵的身影。本次建模的齿轮泵采用长圆形壳体结构，区别于传统圆形泵体的设计，这种长圆形轮廓是为了适配一对等参数渐开线外啮合齿轮的安装空间，在保证齿轮啮合容腔足够的前提下，尽可能压缩泵体的径向占用尺寸，对于安装空间受限的紧凑型液压站、小型设备集成油路来说，这种轮廓设计能有效降低安装面的尺寸要求。

　　从功能实现逻辑来看，这类齿轮泵依靠一对相互啮合的齿轮在泵腔内旋转，通过轮齿脱开侧的容积增大形成负压完成吸油，轮齿啮合侧的容积减小完成压油，整个工作过程中泵体壳体不仅要承受持续的油压脉动载荷，还要为齿轮轴提供稳定的安装支撑基准，同时承担密封容腔、连接进出油口的作用。建模过程中首先确定的是齿轮的中心距参数，这是整个泵体轮廓设计的核心基准，长圆形壳体的两段圆弧圆心恰好与两个齿轮的轴线重合，圆弧半径根据齿轮齿顶圆直径加上必要的径向间隙确定，间隙值控制在0.02-0.05mm区间，既避免齿顶与壳体内壁刮擦，又能减少高压油的内泄漏，提升容积效率。

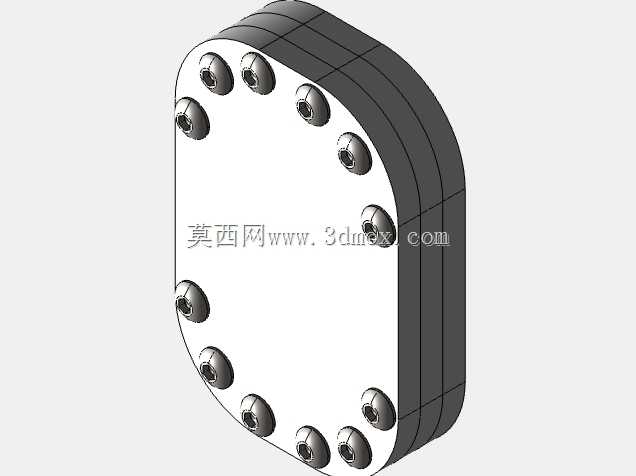

　　壳体的连接密封结构采用周向均布的内六角螺钉锁紧设计，从模型上可以看到沿长圆形轮廓均匀排布的螺钉孔，这种排布方式能让泵体与端盖结合面的压紧力分布更均匀，避免局部压紧力不足导致的漏油问题。螺钉数量根据泵的额定工作压力确定，本次设计的12个螺钉排布方案，适配16-25MPa的中高压工作场景，相比小排量低压齿轮泵的8螺钉结构，能承受更高的端面分离力，减少结合面的渗油风险。建模时螺钉孔的位置度公差设置为0.02mm，保证端盖安装时不会出现错位，同时螺钉孔的沉头深度严格匹配内六角螺钉的头部尺寸，确保螺钉锁紧后头部不高出泵体安装面，避免与周边安装结构产生干涉。

　　从安装边界来看，该齿轮泵的轴向尺寸由泵体厚度、两侧端盖厚度以及密封件的压缩量共同决定，建模时预留了0.3mm的密封件压缩空间，采用O型圈端面密封的结构，相比垫片密封能承受更高的工作压力，同时密封槽的尺寸按照O型圈的线径设计，槽深控制在线径的70%-75%，保证压缩率在合理区间，避免密封件过度压缩导致的永久变形。泵体的进出油口采用标准通径设计，可直接连接对应规格的液压管接头，油口的位置设置在泵体的轴向侧面，与齿轮的吸压油腔对应，吸油口尺寸略大于压油口，降低吸油阻力，避免泵在高转速工况下出现吸空、气蚀等问题。

　　设计过程中还充分考虑了泵体的加工工艺性，长圆形的壳体内腔采用一次镗削成型，保证两段圆弧的同轴度以及中心距精度，内壁的表面粗糙度控制在Ra1.6以下，减少齿轮旋转时的油液剪切阻力，同时降低内泄漏量。壳体的材质选用通常为高强度铝合金或灰铸铁，铝合金材质重量轻、导热性好，适合移动设备的液压系统使用，灰铸铁材质的减震性好、成本更低，适合固定安装的工业液压站场景，建模时壳体的壁厚根据材质强度做了对应调整，铝合金材质的壁厚比铸铁材质厚2mm，保证在额定压力下壳体不会出现变形开裂。

　　在实际选型应用中，这类齿轮泵的排量由齿轮的模数、齿宽以及齿数决定，本次建模的结构适配模数2-3、齿数12-14的齿轮参数，对应的排量范围在4-16ml/r，可匹配1.5-7.5kW的驱动电机，能够为小型液压系统提供稳定的压力油输出。安装时泵的输入轴通过联轴器与电机轴连接，安装面的平面度要求控制在0.01mm以内，避免轴系不同心导致的轴承磨损、密封件损坏问题，泵体的安装孔采用通孔设计，可直接通过螺栓固定在安装支架上，安装孔的位置尺寸按照通用液压泵的安装标准设计，具备良好的互换性，可直接替换同规格的其他品牌齿轮泵，降低设备维护的配件成本。

　　从结构细节来看，泵体上预留了齿轮轴的轴承安装孔位，孔位的尺寸精度按照H7公差设计，与滚动轴承的外圈形成过渡配合，保证轴承安装后无径向窜动，同时轴承孔与壳体内腔的同轴度公差控制在0.015mm以内，避免齿轮旋转时出现偏磨，影响泵的使用寿命。在吸油腔与压油腔之间的过渡区域，设计了专门的卸荷槽结构，建模时在端盖对应位置开设卸荷槽，将困油区的油液引导至吸油腔或压油腔，消除齿轮泵工作时的困油现象，降低工作时的噪音与压力脉动，提升泵的运行稳定性。
