四杆链反转摆泵内部传动结构展示

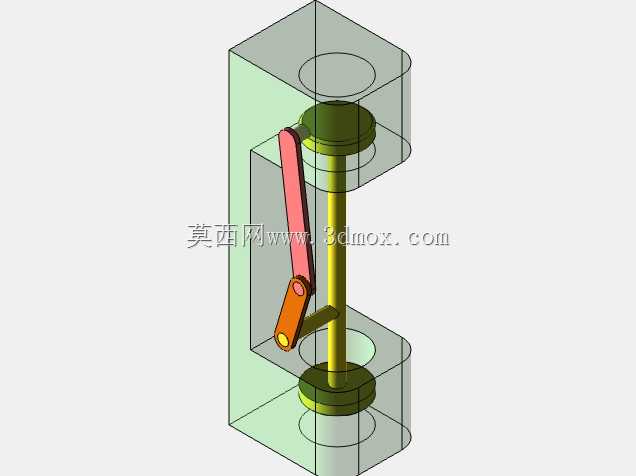

　　在小型流体输送工况里，这类采用四杆链反转传动的摆泵结构，常被用于低粘度流体的定量输送场景，比如实验室试剂加注、小型润滑系统的供油回路、轻工产线的微量流体配比工位，相比常规柱塞泵，它的结构更紧凑，传动环节的冲击更小，适合对流量脉动要求较低的连续作业场景。从结构设计逻辑来看，这套摆泵的核心是将曲柄摇杆的四杆运动转化为活塞的轴向往复运动，省去了传统摆泵里的十字头滑块结构，直接通过铰接的连杆带动活塞在缸筒内做直线往复，活塞上下端面配合缸筒的进出油口完成容积变化：当活塞上行时缸筒下腔容积增大形成负压，流体从下侧入口被吸入，上腔容积减小将流体从上侧出口压出；活塞下行时则反向完成吸排动作，通过两个行程的连续切换实现稳定的流体输送。

　　设计时首先要确定的是四杆机构的杆长比例，曲柄的回转半径直接决定活塞的行程长度，而连杆与摆杆的铰接点位置，会直接影响活塞运动的速度曲线——如果铰接点偏置量过大，活塞在行程端点的冲击会明显增大，还会导致连杆与缸筒内壁的干涉风险提升，因此建模时需要反复调整铰接点的相对位置，保证整个运动周期内连杆不会和缸筒、活塞的侧壁发生剐蹭，同时让活塞的运动速度尽可能平缓，降低流体输送时的压力脉动。

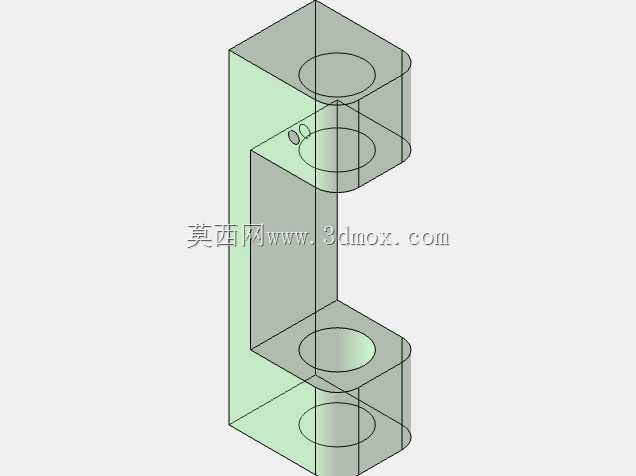

　　从安装边界来看，这套结构的外部轮廓为立式长方体布局，整体占用的安装空间呈规整的矩形，缸筒部分为上下同轴的圆柱形腔体，上下两端的流体接口可以根据实际管路需求设计为内螺纹或者快插接口，安装时只需要固定底部的安装基面，预留出曲柄驱动端的输入轴连接空间即可，不需要额外的支撑结构，整体集成度很高。在零件配合精度上，活塞与缸筒的配合选用间隙配合，配合间隙控制在0.02-0.04mm之间，既保证活塞往复运动时不会出现卡滞，又能减少流体的内泄漏，不需要额外加装密封件就能满足低压输送场景的密封要求；连杆两端的铰接孔采用铜套衬套结构，减少长期往复运动带来的铰接磨损，延长结构的使用寿命。

　　实际应用中，这套结构可以直接搭配小型减速电机驱动，曲柄输入转速控制在100-300rpm区间，就能实现每分钟数百毫升的稳定流量输出，因为没有复杂的配流阀结构，它对流体里的微小杂质容忍度比常规柱塞泵更高，不容易出现阀卡滞的故障，日常维护只需要定期检查铰接点的磨损情况即可。建模过程中需要重点做运动干涉检查，尤其是摆杆摆动到极限位置时，要确认摆杆和缸筒外壁、连杆和活塞连接端的最小间隙不小于1mm，避免加工装配后出现运动卡滞；另外活塞的行程终点要和缸筒的上下端面保留0.5-1mm的余隙，防止活塞运动到端点时撞击缸筒端盖，同时余隙容积也不能过大，否则会降低泵的容积效率，影响输送精度。这套结构的优势在于零件数量少，全部零件都可以采用常规的车削、铣削工艺加工，不需要复杂的成型模具，小批量制作的成本很低，适合非标设备里的定制化流体输送单元使用，不管是作为教学演示的机构模型，还是直接优化后用到实际的小型输送设备里，都有很强的实用性。
