16柱带张紧结构通用压紧端盖机械结构

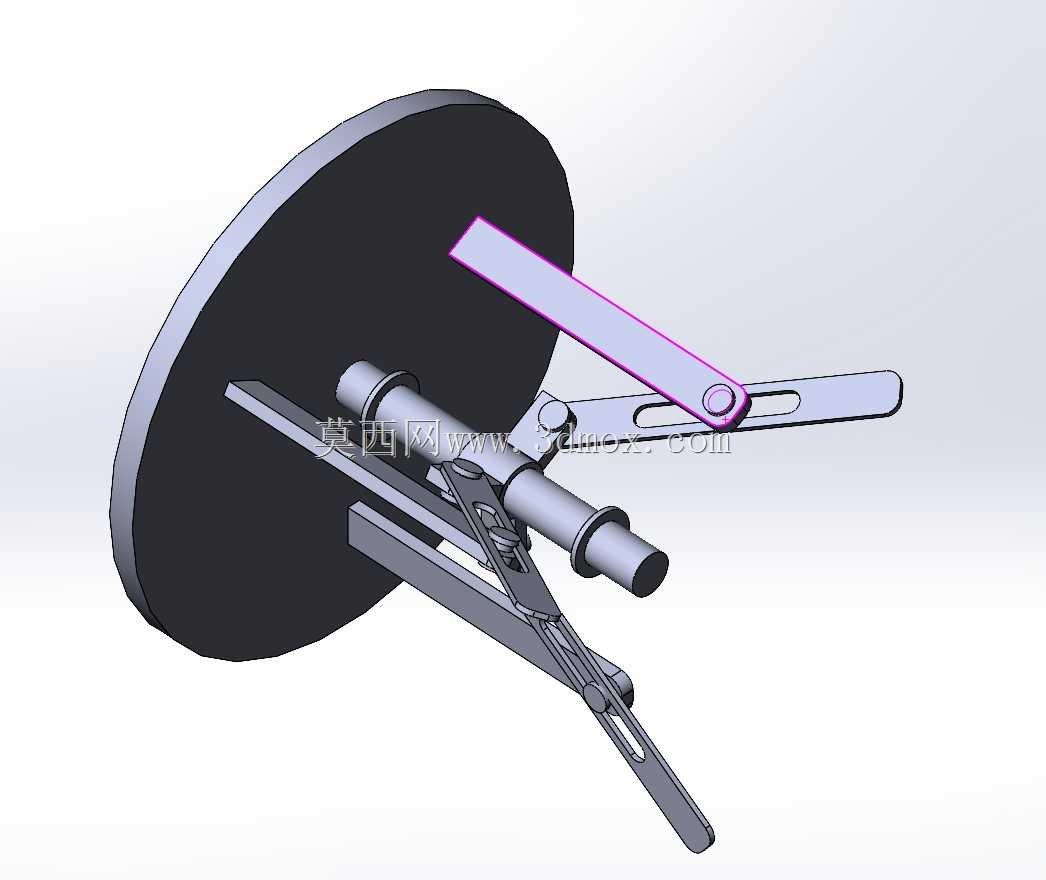

　　这款带张紧元件的16柱通用端盖，常应用在需要轴向压紧、间隙补偿的传动轴系端部，比如小型输送辊组的端侧限位、手动调节机构的轴向定位场景，也可适配在需要频繁调整压紧力的工装夹具端部，替代传统固定式端盖来补偿装配累计误差、零件磨损带来的间隙量。从结构设计逻辑来看，主体圆盘作为承载基体，16个沿圆周均布的螺柱安装位，可适配不同孔距的安装基座，不用重新加工基座孔位就能完成跨规格适配，这也是其通用属性的核心设计点——通过均布柱位的多位置匹配，覆盖常见的端盖安装孔距范围，减少备件种类。

　　张紧元件采用摆杆式杠杆结构，搭配配套的压缩弹簧实现自动张紧，弹簧参数匹配工作需求：线径适配17mm中径，压缩状态长度20mm，完全释放状态长度75mm，这个参数区间刚好适配端盖在轴系上的常规窜动补偿量，不会因为弹簧刚度不足导致压紧失效，也不会因为刚度过大造成轴端额外负载。安装边界上，圆盘主体的外径适配常规100-150mm直径的轴端腔体，中心轴套的内径可根据适配轴径做局部调整，摆杆的摆动行程控制在30度范围内，不会超出端盖外径的投影边界，避免和周边相邻构件产生运动干涉。

　　实际使用时，先将端盖主体通过16个柱位中的对应孔位固定在基座端面，中心轴套穿入待定位的轴端，将摆杆与轴上的定位卡槽卡合，再装入匹配的压缩弹簧，弹簧的预压缩量调整到15mm左右即可提供足够的初始压紧力，当轴系因为温度变化产生热伸长、或者长期运行出现磨损间隙时，弹簧会自动推动摆杆微调位置，持续保持轴向的压紧状态，不需要人工定期停机调整锁紧螺母。和传统的固定式端盖相比，这款结构不需要额外加工调整垫片组，也不用反复拆装端盖来调整间隙，在小型手动操作机构、低速轻载的传动辊组上应用时，能减少60%以上的维护调整工时。

　　设计时特意将摆杆的铰接点设置在轴套侧面的凸台上，力臂长度经过测算，弹簧输出的弹力经过杠杆放大后，作用在轴端的压紧力刚好能抵消轴系运行时的轴向窜动力，同时不会给轴的转动带来额外的阻尼。所有外露的运动构件都做了圆角处理，摆杆的长槽孔预留了足够的调整余量，即使安装时存在少量的孔位偏差，也能通过长槽孔完成装配补偿，降低了安装时的对位精度要求，适合现场装配条件一般的小型设备改造场景。圆盘主体的厚度经过强度校核，在承受最大弹簧压紧力时，平面变形量控制在0.02mm以内，不会因为长期受压出现翘曲变形导致密封失效或者定位偏移。
