外螺纹连接式自动断路液压阀件结构

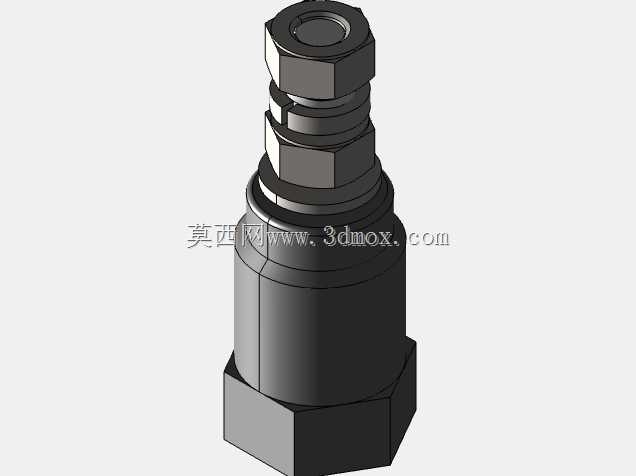

　　在液压传动系统的回路设计中，这类阀件常被布置在压力油路的分支节点位置，主要承担油路通断自动控制的功能，当系统压力超过设定阈值或者回路出现异常工况时，能够自动切断油路供给，避免下游执行元件出现过载损坏，也能防止管路破裂引发的液压油泄漏问题，在工程机械的液压支腿回路、机床液压夹紧回路、小型液压站的保护支路中都有广泛的应用场景。从结构设计来看，整体采用全金属机加工结构，主体为圆柱形阶梯轴式布局，底部设置外六角安装基座，方便使用标准扳手进行拧紧固定，基座上方的柱体为阀腔主体，内部集成了阀芯、弹簧、密封组件等核心零件，上部依次设置锁紧螺母、调节螺母结构，可通过旋转上部螺母调整内部弹簧的预紧压力，从而适配不同系统压力下的断路触发需求，最顶端的外螺纹接口用于连接控制油路或者压力检测管路，实现触发信号的导入。

　　设计过程中充分考虑了安装空间的适配性，整体径向最大尺寸为底部六角的对边宽度，相比同通径的法兰式阀件占用径向安装空间更小，适合在布局紧凑的集成阀块上安装使用，轴向尺寸按照功能段进行阶梯划分，底部六角段高度满足扳手咬合的最小深度要求，避免安装拧紧时出现打滑脱扣的问题，中部阀腔段的壁厚经过强度校核，能够承受额定工作压力下的周向应力，不会出现阀体开裂变形的情况，上部螺纹段的长度预留了足够的调节行程，保证弹簧预紧力的调整范围覆盖常用的工作压力区间。

　　安装时需要注意底部的连接接口与阀块安装孔的同轴度偏差控制在允许范围内，配合端面的O型圈沟槽尺寸符合密封件安装要求，避免安装后出现端面渗漏的问题，上部的调节螺母调整到设定压力后需要通过外侧的锁紧螺母进行背紧固定，防止设备运行过程中受振动影响出现螺母松动，导致触发压力偏移的问题。阀件的外表面所有棱角位置都做了倒角处理，既可以去除机加工产生的毛刺，避免安装过程中划伤密封件，也能减少应力集中点，提升阀件在交变压力工况下的疲劳寿命，所有配合面的加工精度按照液压元件的通用公差要求执行，阀芯与阀腔的配合间隙控制在合理范围，既保证阀芯动作的灵活性，不会出现卡滞问题，又能将内泄漏量控制在标准允许的范围内。

　　在实际选型应用中，需要根据系统的最大工作流量选择对应通径的规格，避免通径选择过小导致阀口处的压力损失过大，造成系统发热和效率降低，同时要结合系统的工作介质类型选择适配的密封材质，如果是采用水乙二醇等难燃液压液的系统，需要更换对应的耐介质密封件，防止密封件出现溶胀失效，影响阀件的正常工作。这类阀件的结构设计没有采用复杂的异形结构，所有零件都可以通过常规的车削、铣削加工完成，加工工艺性较好，适合批量生产制造，后期维护时只需要拆开上部的螺母就可以更换内部的弹簧和密封件，不需要将整个阀体从阀块上拆下，维护操作十分便捷，能够有效降低设备的运维成本。
