电源变压器配套电气防护外壳结构

　　这款电气外壳主要面向低压配电场景下的小型电源变压器配套使用，常见于工业控制柜内部、楼宇配电竖井、小型设备内置供电模块的防护场景，核心作用是为变压器核心绕组、接线端子以及配套的状态指示元件提供物理防护，同时隔绝外部粉尘、潮气与意外触碰带来的安全隐患，避免带电部件裸露引发的短路或人员触电风险。

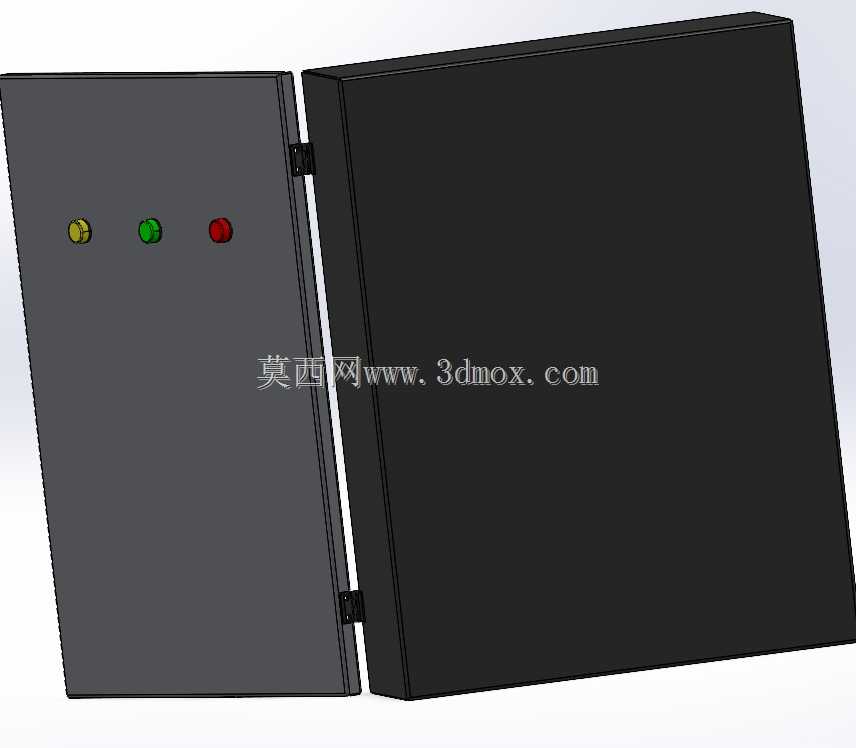

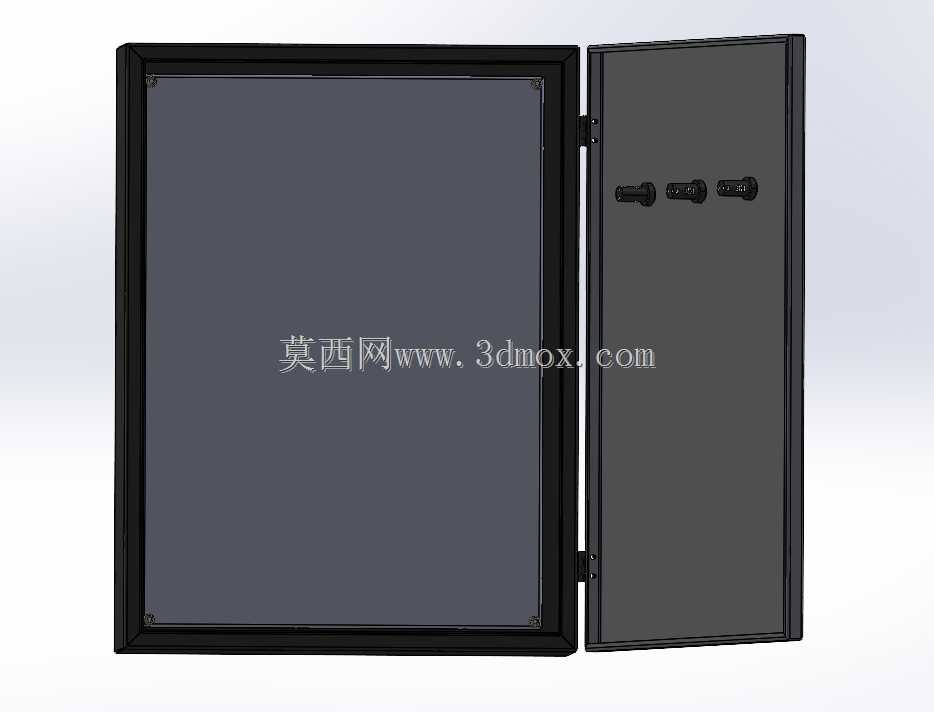

　　从实际使用需求出发，外壳采用分体式开合结构，一侧为带观察窗口的框型门体，另一侧为容纳核心元件的主腔体，门体与主腔体通过侧边的铰接结构实现开合，日常维护时无需完全拆卸外壳即可完成接线调试、状态核查等操作，观察窗口采用半透明遮光材质，既可以在不开启门体的情况下观察内部元件的运行状态，也能避免外部强光直射内部元件加速老化，同时减少内部带电部件的可视裸露范围，符合低压电气设备的安全防护规范。

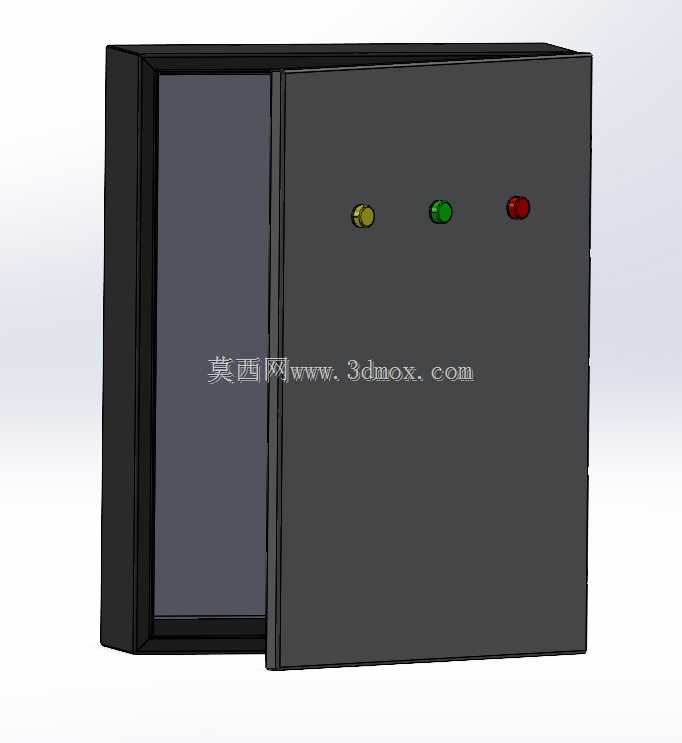

　　外壳正面预留了三个状态指示灯的安装位，分别对应电源、运行、故障三类常规状态指示，开孔位置处于正面视觉中心区域，安装后指示灯突出壳体表面1-2mm，既保证人员巡检时可以快速识别设备状态，也不会因为突出过多在安装运输过程中发生磕碰损坏。主腔体的侧边预留了标准化的接线过孔，孔位边缘做了翻边钝化处理，避免穿线时划伤线缆绝缘层，过孔位置匹配常规小型电源变压器的接线端子排布方向，现场接线时无需额外对线束进行大角度弯折，减少线束应力集中带来的接触不良问题。

　　设计过程中优先考虑钣金加工的工艺可行性，整体壳体采用冷轧钢板折弯成型，所有折弯内角均匹配标准钣金折弯刀具的R角参数，减少加工过程中的模具调整时间，拼接边采用碰焊后打磨平整的工艺，保证壳体外表面无明显焊点凸起，后续表面做哑光黑色喷塑处理，既提升壳体的防锈耐腐蚀能力，也适配工业场景下的设备配色习惯，不会因为外壳反光影响运维人员对指示灯状态的判断。壳体的安装固定孔位设置在背部的四个边角位置，孔位采用长圆孔设计，允许现场安装时存在±2mm的位置偏差，降低安装面的打孔精度要求，固定孔位周边做了压铆螺母预埋，安装时无需在壳体内部额外配置螺母，单人即可完成外壳的固定安装操作。

　　从安装边界来看，这款外壳的整体厚度控制在80mm以内，适配常规控制柜内的安装层板间距，不会因为壳体过厚导致相邻层的设备安装空间被挤占，门体开启后的最大旋转半径不超过壳体本身宽度的1.2倍，在柜内密集排布的场景下，开启门体时不会磕碰相邻安装的其他电气元件。壳体内部预留了变压器核心组件的安装螺柱，螺柱位置匹配常规100W-500W容量小型电源变压器的安装孔距，无需额外制作转接支架即可直接完成变压器本体的固定，内部腔体的剩余空间预留了接线端子排、小型保险座的安装位置，满足常规电源变压器的外围元件集成需求。

　　在防护性能上，壳体拼合后的缝隙控制在1mm以内，配合门体边缘的泡棉密封条，可以达到IP30的防护等级，能够阻挡直径大于2.5mm的固体异物进入壳体内部，适配大多数室内干燥的工业配电场景，壳体的边角位置均做了C2的倒角处理，没有尖锐的棱角外露，避免安装运维过程中划伤操作人员。门体与主腔体之间配置了接地导通弹片，保证门体与主腔体之间的电阻小于0.1Ω，满足电气设备的接地连续性要求，避免门体因为感应带电引发安全隐患。
