简约浮雕象头造型曲面结构设计

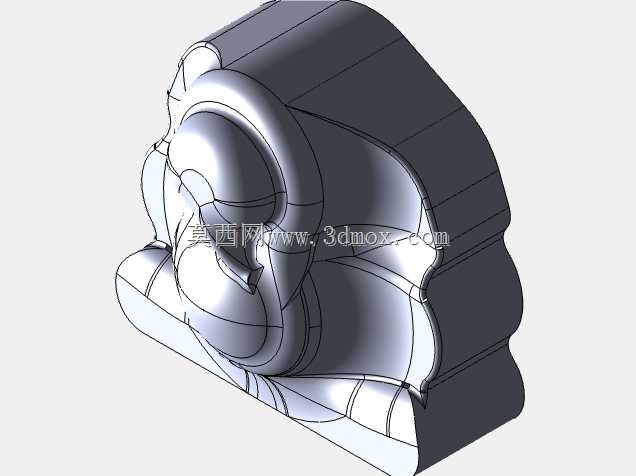

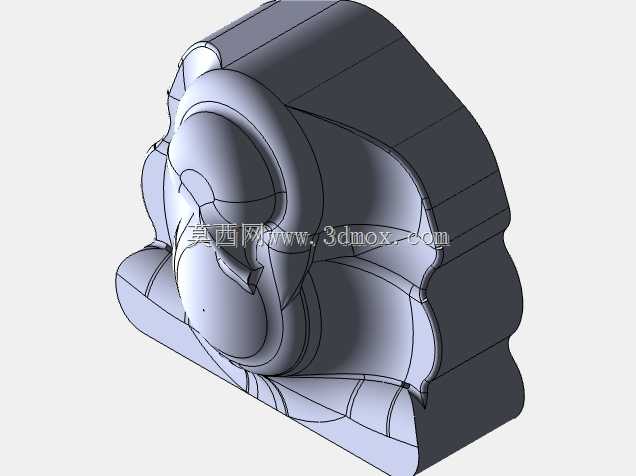

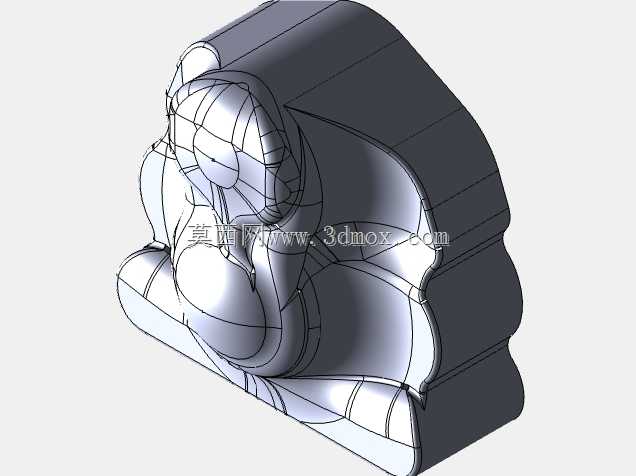

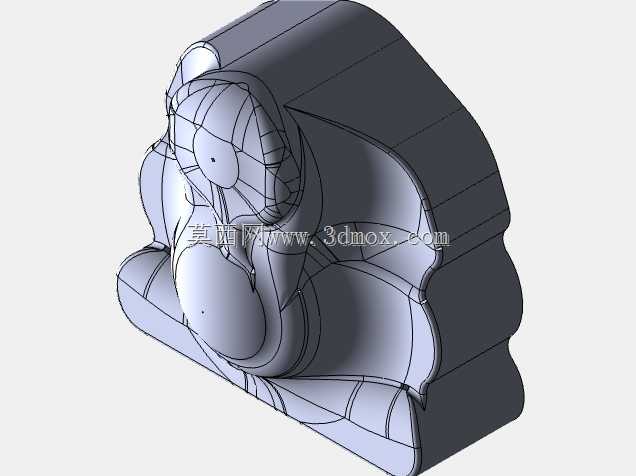

　　这款象头造型的曲面构件，在做结构设计时最先考虑的是浮雕类装饰件的实际安装场景，这类构件常被用在文创产品表面装饰、家居软装立面嵌装、工艺礼品的外观包覆层，部分文旅场景的公共设施装饰面也会用到同类型的曲面浮雕结构，做建模时首先要平衡曲面流畅度与加工可行性，避免出现倒扣量过大导致后续脱模或者铣削加工时出现干涉的问题。从外形结构来看，整个象头采用低起伏的浮雕式设计，整体外轮廓做了圆角过渡处理，没有尖锐的棱角，两个版本的造型差异主要集中在象鼻的曲面走向，一个版本的象鼻线条向内收拢，曲面弧度更平缓，适合安装在平面度较高的装饰基板上，另一个版本的象鼻做了向外微凸的弧面处理，曲面落差稍大，适合用在有一定弧度的安装基底上，两个版本的安装边界都控制在矩形轮廓范围内，安装面做了0.2mm的平面度预留，方便后续打胶或者卡扣固定时不会出现贴合缝隙。

　　设计过程中没有采用复杂的纹理堆砌，而是用大曲率的顺滑曲面来表现象头的轮廓特征，象耳部分做了分层的曲面过渡，从最外侧的边缘到中心的凹陷处，曲面曲率连续变化，不会出现加工时的刀具顿挫问题，象头的眼部区域没有做单独的开孔或者凸起结构，而是通过曲面的自然起伏来表现形态，既降低了加工难度，也避免了细小凸起在运输安装过程中出现磕碰断裂的问题。从实际使用的角度出发，这类曲面构件如果采用注塑工艺生产，壁厚要控制在均匀的1.5-2mm区间，整个造型的拔模斜度统一做了1.5度的预留，不需要额外做滑块结构就能完成脱模，如果采用CNC铣削加工，曲面的走刀路径可以顺着曲面的流线方向排布，减少接刀痕迹，后续表面做喷砂或者哑光处理时能获得更均匀的质感。

　　在做曲面构建时，优先采用G2连续的曲面拼接方式，避免出现曲面折痕，两个版本的造型虽然细节有差异，但整体的安装定位孔位可以做到通用，不需要针对不同版本重新设计安装基座，能降低配套构件的开模成本。考虑到这类装饰构件有时候会用在户外场景，造型的上边缘做了微小的倾斜导水面，不会出现积水积灰的问题，曲面的所有凹陷处都做了圆角过渡，没有清洁死角，后期维护擦拭时不会出现卡顿。整个造型的凸起高度控制在12mm以内，不会因为突出量过大导致安装后容易被剐蹭脱落，边缘处做了从安装面到造型面的渐变过渡，不会出现突兀的台阶感，不管是粘贴在木质板材、金属板材还是塑料基板上，都能获得较好的视觉整体性。

　　建模过程中对曲面的曲率做了多次校验，没有出现曲率突变的区域，不管是做3D打印手板还是开模量产，都不会出现因为曲面质量问题导致的加工缺陷，两个版本的造型可以适配不同的审美需求，在不改变安装尺寸的前提下给使用者提供选择空间，不需要调整配套的安装结构就能直接替换使用。
