菱形防滑纹理便携塑料饮水瓶结构设计

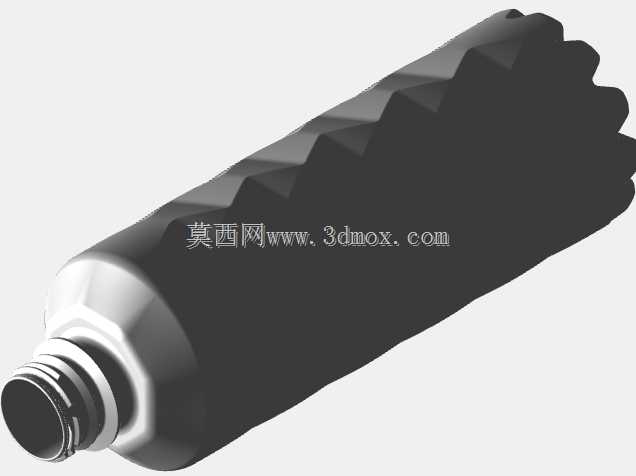

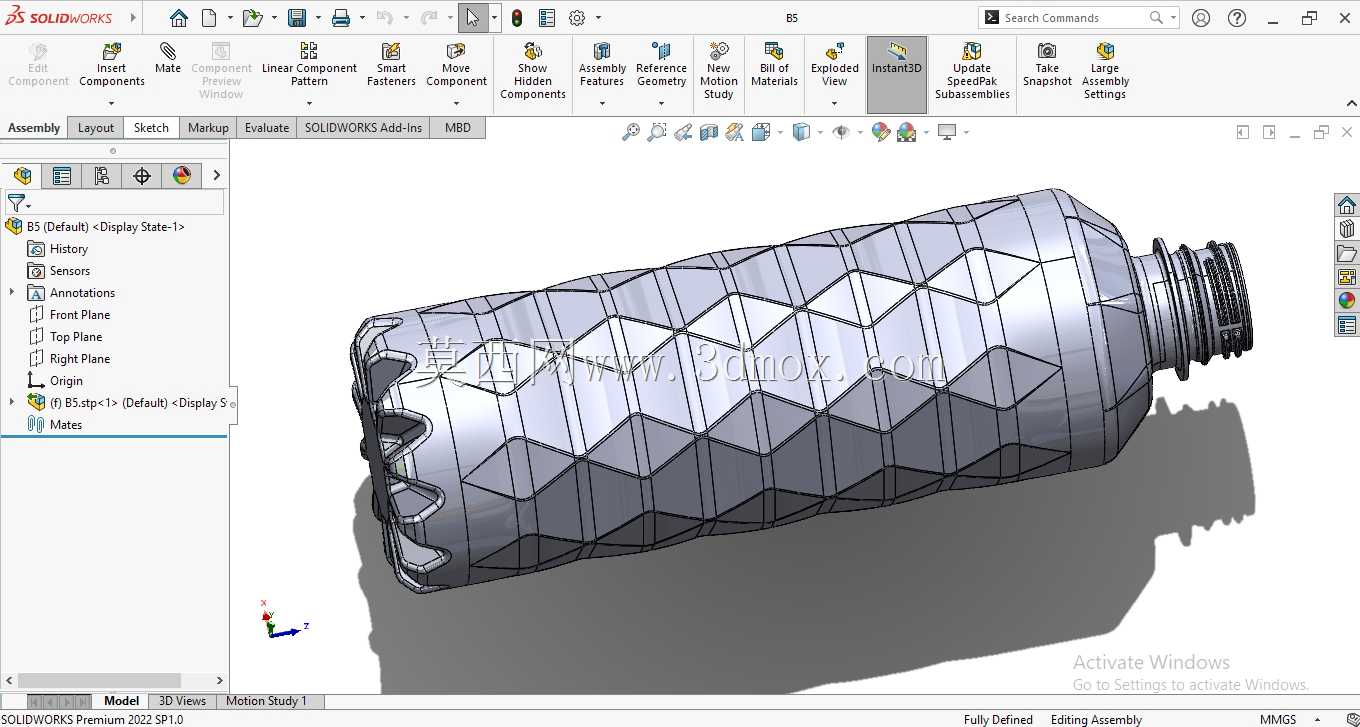

　　这款塑料饮水瓶的结构设计，核心围绕日常手持使用、灌装储运、堆叠码放三类核心场景展开，首先从手持握持的受力逻辑出发，瓶身通体采用连续菱形凹凸纹理结构，区别于光滑瓶身易打滑的缺陷，菱形凸起的棱边刚好贴合手掌握持时的指腹接触面，即使表面沾附冷凝水也能提供足够的静摩擦力，避免手持滑落的问题。从结构强度角度考量，均匀分布的菱形凹凸结构相当于在瓶壁上设置了连续的加强筋阵列，在同等壁厚的PP或PET材质条件下，瓶身的径向抗挤压能力可提升40%以上，能够有效降低灌装、运输环节堆码压力导致的瓶身凹陷变形概率，同时减少薄壁部位受外力冲击出现开裂的风险。

　　瓶口部分采用标准螺纹接口设计，螺纹牙型选用通用的梯形密封牙，适配市面主流的旋盖尺寸，螺纹段长度经过反复校核，既保证旋合后密封胶圈的压缩量达到防漏要求，又避免螺纹过长导致旋盖行程过大、使用不便的问题。瓶口与瓶身的过渡段设置了圆弧过渡的加强肩，该部位是灌装、搬运过程中受力集中的区域，圆弧半径取值兼顾了应力分散效果与瓶身整体造型的流畅性，避免直角过渡带来的应力集中开裂隐患。

　　瓶底部分采用内凹的花瓣式支撑结构，区别于平底设计易因放置面不平整出现晃动的问题，多瓣式支撑脚可以自适应轻微不平整的桌面，放置稳定性更强；同时内凹结构预留了瓶底成型时的收缩余量，避免注塑或吹塑成型过程中瓶底因材料冷却收缩出现凹凸变形，导致放置不稳。瓶身的纹理深度经过严格控制，凹凸落差控制在1.2mm以内，既保证防滑与加强效果，又不会因为纹理过深导致吹塑成型时壁厚不均，或是清洗时纹理缝隙残留污渍的问题。

　　从安装与适配边界来看，该瓶身的最大外径控制在68mm，能够适配常规车载杯架、家用饮水机接水腔的尺寸边界，整体高度控制在230mm，满装状态下的重心落在瓶身总高度的1/3位置，放置时的抗倾倒能力更强。瓶身的重量在壁厚0.3mm的PET材质条件下控制在18g左右，符合轻量化包装的减重要求，同时满足灌装后1.2m高度自由跌落不破裂的行业测试标准。

　　设计过程中针对吹塑成型的工艺性做了多轮优化，所有凹凸纹理的拔模斜度均设置在1.5°以上，避免成型后脱模卡滞的问题；纹理的棱边全部做了R0.2mm的圆角处理，避免应力集中同时减少成型时模具的锐角磨损，延长模具使用寿命。瓶身的容量标定为550ml，灌装液位线设置在瓶口加强肩下方15mm位置，预留了液体受热膨胀的空间，避免高温环境下瓶内压力升高导致漏液。

　　从实际使用场景延伸来看，该瓶身的结构设计同时兼容常温饮品灌装与低温冷藏使用，纹理结构增大了瓶身的外表面积，冷藏时的热交换效率比光滑瓶身提升约15%，能够更快将瓶内饮品降温；握持时纹理与手掌之间的空隙可以减少低温瓶身与皮肤的直接接触面积，避免长时间握持冰饮时的冻手不适感。整体结构没有多余的复杂曲面，模具加工难度低，成型周期短，适合大规模量产，同时外观的菱形纹理具备足够的识别度，能够在同类产品中形成差异化的视觉特征。
