摩托车用圆形转速车速一体仪表结构

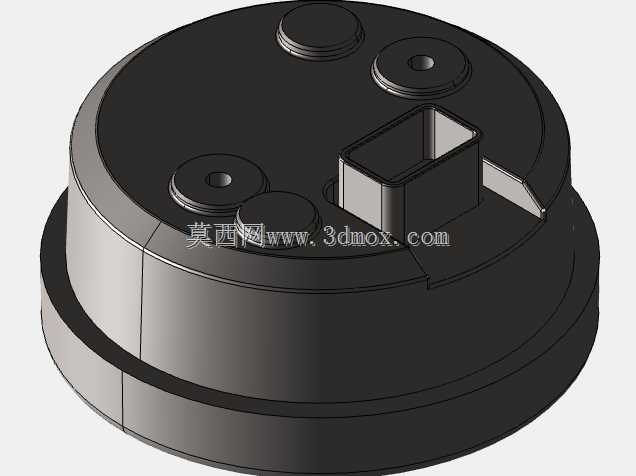

　　这款圆形仪表结构主要适配中小排量跨骑、踏板类摩托车的车头安装位，日常骑行场景中，骑手低头即可快速读取发动机实时转速与当前行驶车速，无需分散过多路面注意力，是骑行过程中掌握车辆运行状态的核心交互部件。从结构设计来看，整体采用直径80mm的圆形主体轮廓，壳体做了分层台阶设计，下层直径略大于上层，安装时下层台阶可直接卡入车头仪表台的预留开孔内，配合背部的卡扣结构即可完成初步固定，无需额外设计复杂的安装支架，能适配多数复古款、运动款摩托车的车头改装与原厂替换需求。

　　顶部的功能区域做了分区布局，四个圆形沉台分别对应不同的功能模块安装位，其中两个带中心通孔的沉台用于固定仪表指针转轴，另外两个封闭沉台用于集成状态指示灯的安装座，侧方突出的方形中空结构是线束接插件的预留通道，接插件外侧做了斜向的加强筋支撑，避免车辆行驶过程中颠簸震动导致接插件根部断裂，提升长期使用的结构可靠性。设计过程中优先考虑了户外使用的环境适应性，壳体上下盖的合模面做了一圈内嵌的密封槽，装配时配合橡胶密封圈即可达到基础的防水防尘等级，应对日常骑行遇到的雨水泼溅、路面扬尘侵袭都没有问题，不会因为外界杂质进入仪表内部导致指针卡滞、电路短路等故障。

　　壳体的壁厚做了均匀化处理，整体壁厚控制在2.5mm左右，既保证了结构强度，在车辆发生轻微剐蹭时不会轻易开裂，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲等工艺缺陷，适合批量注塑生产。安装边界方面，整体高度控制在35mm以内，安装时不会突出车头仪表台过多，既保留了复古仪表的简洁外观，也不会在骑行时产生额外的风阻，背部预留的线束通道长度为12mm，足够接插件插装后预留线束弯折的空间，不会出现线束被壳体压破绝缘层的隐患。

　　从功能实现角度，壳体内部预留了足够的空腔容纳转速采样模块、车速信号处理模块以及背光电路板，各个模块的安装柱都和壳体一体注塑成型，装配时直接将电路板对准安装柱锁上自攻螺丝即可完成固定，省去了额外设计固定支架的工序，提升装配效率。顶部的圆形沉台深度统一为3mm，安装表盘刻度盘时，刻度盘可以直接嵌入沉台内，边缘和沉台侧壁贴合，避免车辆震动时刻度盘出现偏移，保证指针和刻度的对位精度。侧方的接插件接口做了防呆设计，接口的边角做了不对称切角，插接线束时不会出现插反的情况，降低售后维修时的接线错误概率。在实际改装场景中，这款仪表的安装孔位和同尺寸的传统机械仪表孔位完全兼容，用户替换时不需要对车头仪表台做额外的打孔修改，直接替换原有仪表即可，大幅降低改装门槛。壳体表面做了细晒纹处理，既不会因为表面过于光滑在阳光下产生反光干扰骑手视线，也能掩盖日常使用中产生的细微划痕，长期使用依然能保持较好的外观质感。
