小型电动线圈绕线作业工装结构

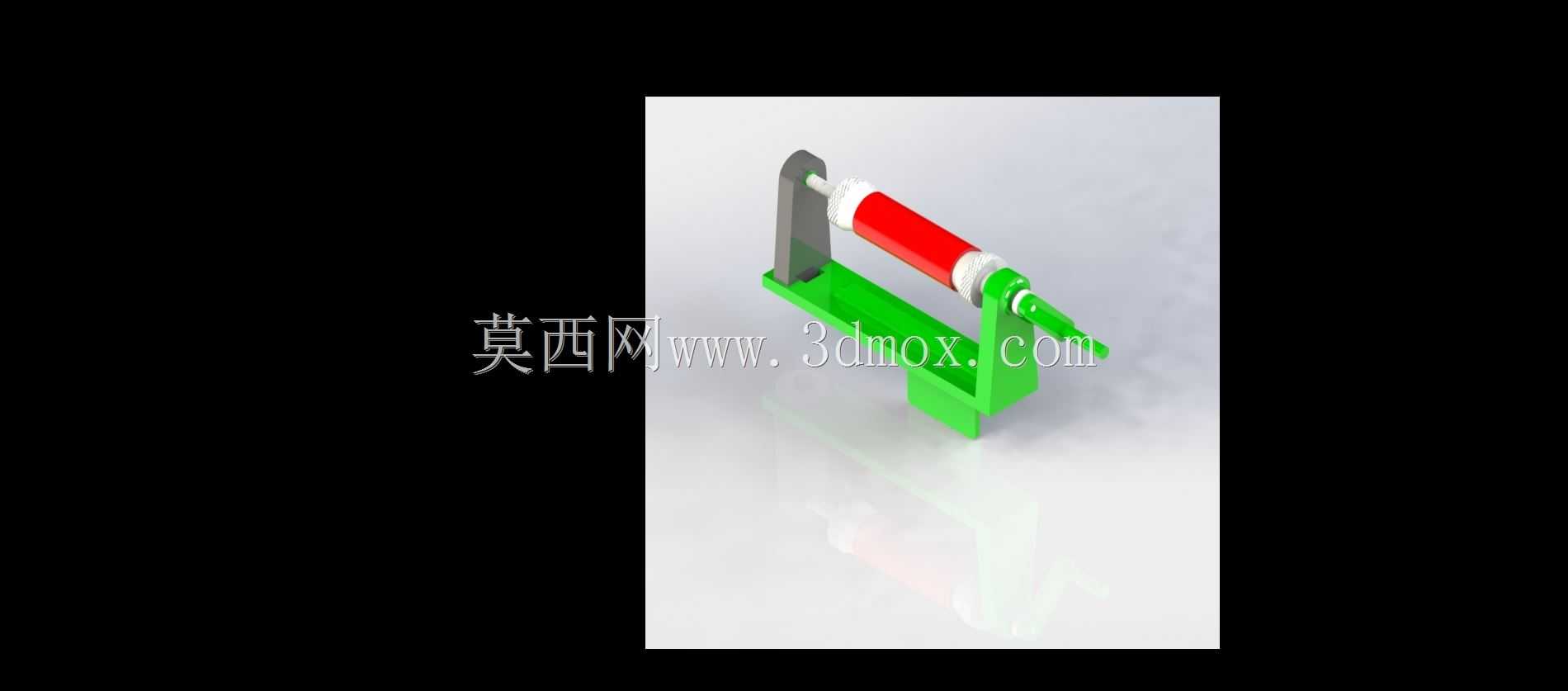

　　从结构布局来看，该工装采用分体式支撑设计，一侧为带定位槽的立式支撑座，用于承托绕线主轴的从动端，支撑座上开设的U型定位槽可快速拆装不同长度的绕线骨架，无需额外工具即可完成骨架更换，适配长度20mm到80mm区间的常规塑料、胶木绕线骨架；另一侧为集成手摇驱动与主轴锁紧的动力端，内置的传动结构可将手摇输入的扭矩平稳传递到绕线主轴，主轴端部设置的弹性夹头可夹紧骨架的定位轴，避免绕线过程中骨架打滑偏移，夹头的夹持范围覆盖3mm到10mm的骨架轴径，覆盖绝大多数小型变压器线圈的骨架规格。在小型电源变压器、低压电感类元件的生产环节，线圈绕制是直接决定元件电气性能的核心工序，这款手动辅助电动绕线结构，正是面向小批量试制、教学实训、维修替换场景开发的作业工装，区别于工业级全自动绕线设备的高成本、大占地特性，该结构聚焦小规格漆包线的紧密排绕需求，可适配直径0.1mm到1mm区间的常规漆包线作业，满足小型电源变压器线圈、低压信号电感线圈、小型继电器线圈的绕制作业要求。

　　设计过程中重点考量了绕线作业的排线平整度需求，绕线主轴的径向跳动量控制在0.05mm以内，避免高速转动时骨架偏摆导致的漆包线叠绕、松散问题；底座采用一体化平直结构，安装时可通过底座上的预留沉孔固定在木质或金属工作台面，固定后的整体高度控制在120mm，作业人员坐姿操作时手臂可自然搭放在工作台面，手摇操作的力臂长度设置为60mm，单指即可施加足够的转动力矩，长时间作业不易产生疲劳。

　　结构的过线部位设置了光滑的陶瓷导向柱，漆包线从线轴引出后经过导向柱进入绕线区域，导向柱的圆弧表面粗糙度达到Ra0.8，不会刮伤漆包线的绝缘漆层，避免绕制完成的线圈出现匝间短路问题；支撑座与动力端的同轴度通过底座的加工精度保证，装配时无需额外调整即可达到0.1mm以内的同轴度误差，降低了工装的装配调试难度。在实际作业场景中，该工装可配合简单的张力控制器使用，通过调整漆包线的进给张力，实现不同线径下的紧密绕制，绕制多层线圈时，可通过手摇的转速控制实现逐层排线，对于匝数在1000匝以内的小型线圈，单批次绕制效率相比纯手动绕制提升60%以上，且线圈的排线整齐度远高于纯手动作业，绕制完成的线圈外径偏差可控制在0.2mm以内，满足后续铁芯装配、绝缘包覆的尺寸要求。

　　该结构的整体外形尺寸控制在长150mm、宽60mm、高120mm的区间内，不占用过多工作台空间，闲置时可直接收纳在工具柜中，适合电子维修门店、职业院校电工实训场地、小型电子加工作坊的使用需求，结构中所有受力部件均采用硬质塑料与金属轴配合，既控制了整体重量，又保证了转动部位的耐磨性能，长期使用后主轴的磨损量极小，无需频繁更换配件。针对不同规格的绕线需求，该结构的支撑座可沿底座上的导向槽调整间距，调整时仅需松开支撑座底部的锁紧螺钉即可滑动定位，调整行程覆盖60mm的长度范围，可适配不同长度的绕线骨架，无需更换主体结构即可完成多规格线圈的绕制作业；手摇柄的端部设置了防滑转动套，操作时手柄可随手指转动，避免磨手问题，转动套采用耐磨尼龙材质，长期使用不会出现卡顿、松动问题。在绕线作业的安全层面，该结构所有转动部位均未设置外露的尖锐边角，动力端的传动结构完全内置在外壳内部，作业时不会卷入衣物、线材，操作安全性较高，即使是初次接触绕线作业的实训学生，也可快速掌握操作方法，完成合格线圈的绕制。
