电子设备用PCB安装防护盒结构设计

　　在电源类电子设备的结构设计环节，PCB板的安装防护一直是影响整机可靠性的核心细节之一，这款PCB安装盒的设计，正是针对电源变压器配套控制板的安装需求开发，适配小功率电源模块内置控制电路板的防护与固定场景。从实际应用场景来看，这类PCB盒多用于内置式电源模块、小型工控电源组件、低压配电控制单元内部，用来承载印刷电路板，实现板件与设备金属壳体之间的物理隔离，同时规避装配过程中板件边缘磕碰、焊点与金属结构短接的风险，也能在设备长期运行过程中，阻挡环境中的浮尘、凝露直接接触PCB板面，降低电路故障概率。

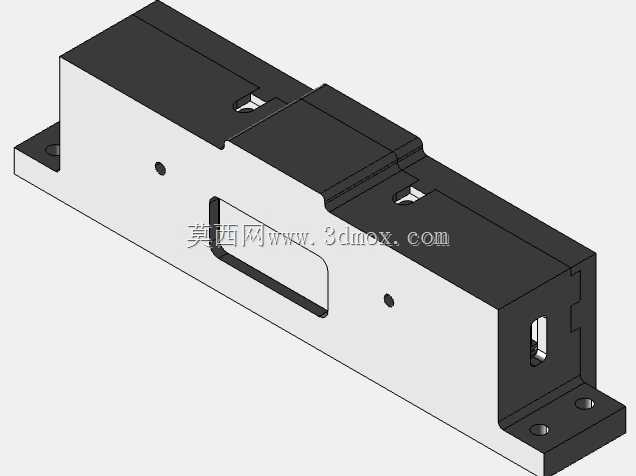

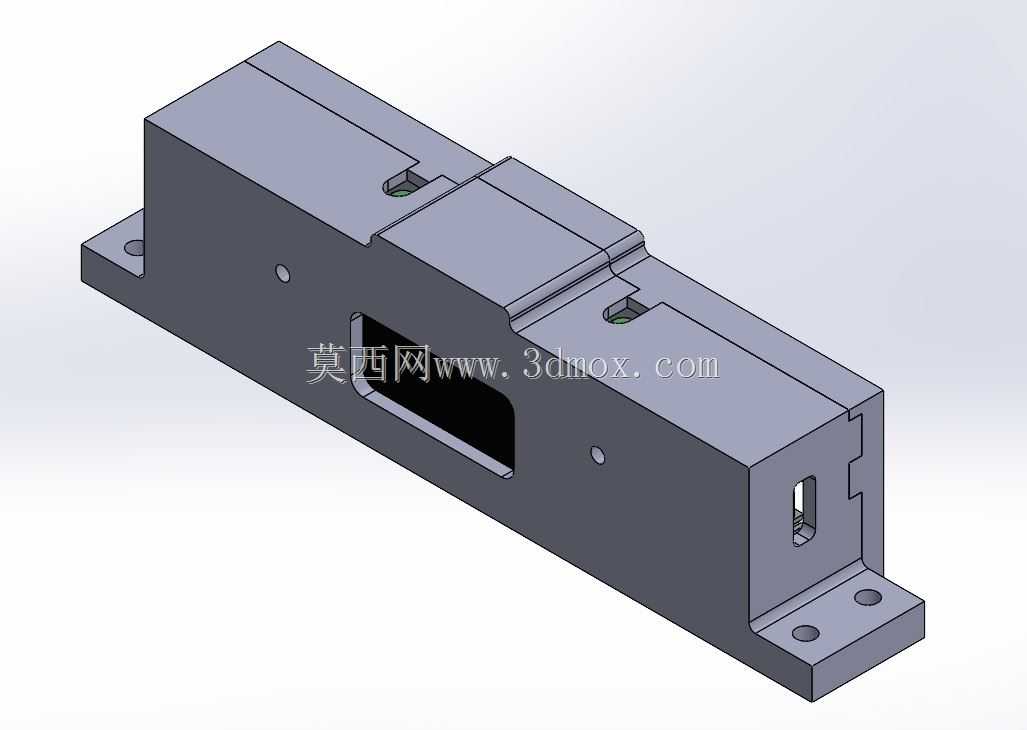

　　从功能特性上看，这款壳体采用分体扣合式结构，主体分为底座与上盖两个部分，底座两侧延伸出带安装孔的固定耳，安装孔位做了沉台设计，装配时螺丝头部可以完全沉入沉台内，不会突出安装面，保证壳体与设备安装基面完全贴合，不会出现装配间隙。底座内腔设置了多组定位柱与卡槽，对应PCB板上的定位孔与边缘缺口，装配时PCB板可以直接卡入卡槽定位，不需要额外打胶或者增加固定压片，定位柱的高度经过精确计算，PCB板装入后板面与盒体内壁保留足够的安全间隙，避免板上较高的电解电容、接插件与盒体发生干涉。盒体侧壁预留了对应接口的镂空窗口，位置与PCB板上的外接接插件完全对齐，设备对外接线时可以直接穿过窗口与板上接插件对接，不需要额外在盒体上开孔，也能避免接线时拉扯导致的板件焊点脱落。上盖与底座的配合面做了止口结构，扣合后上下盖之间不会出现错位，配合缝隙均匀，既可以提升整体结构强度，也能阻挡细小杂物从配合缝隙进入盒体内部。

　　设计思路上，这款壳体优先考虑了3D打印加工的工艺适配性，所有转角位置都做了圆角过渡，没有尖锐的直角结构，避免FDM打印过程中出现应力集中导致的翘边变形，同时所有壁厚保持均匀一致，没有突变的壁厚结构，打印过程中不会因为冷却速率不一致出现缩痕或者形变。壳体的安装边界经过反复校核，两侧固定耳的中心距、安装孔孔径都适配常规电源模块的内部安装螺柱位置，不需要对原有设备的安装结构做改动就可以直接替换原有防护结构。内腔的尺寸设计预留了通用PCB板的元件高度空间，除了常规的贴片元件外，板上高度在15mm以内的直插元件都可以完全容纳在盒体内部，不会出现上盖扣合后压到元件的问题。盒体一端预留的狭长开槽对应PCB板上的调试接口或者显示窗口，不需要拆开上盖就可以完成基础的参数调试或者状态查看，减少后期维护的拆装工作量。

　　从实际装配的角度考虑，这款壳体的外轮廓没有突出的倒扣或者复杂结构，打印完成后不需要做大量的后处理，去除支撑后就可以直接投入装配，上下盖的配合公差控制在0.2mm以内，既可以保证扣合顺畅，也不会出现配合过松导致的盖体脱落问题。固定耳的厚度做了加强设计，在反复拆装螺丝的过程中不会因为受力出现断裂，能够满足工业设备多次维护拆装的使用需求。盒体表面没有多余的装饰结构，整体为规整的长方体造型，在设备内部排布时可以紧密贴合相邻的结构件，充分利用设备内部的有限安装空间，不会因为异形结构浪费安装位置。针对电源类设备的散热需求，盒体侧壁在对应PCB板发热元件的位置预留了微小的透气间隙，既不会破坏整体的防护效果，也能让盒内的热空气通过间隙自然流通，避免板件长时间在密闭空间内工作出现积热问题，提升电路长期运行的稳定性。
