33.4x21.4mm带背光段码液晶显示模组

　　在工业控制、小型检测仪表、便携储能设备以及家用小电器的人机交互环节，这类小尺寸段码液晶显示模组是极为常用的信息输出载体，相比全点阵彩屏，它的驱动逻辑简单、功耗极低、阳光下可视性好，成本控制优势明显，非常适合只需要固定参数显示、不需要复杂图形交互的终端设备。这款带背光的段码液晶模组，外形尺寸控制在33.4x21.4mm，属于紧凑型显示部件，在做设备结构堆叠的时候，能给主板、按键、接线端子留出更多富余空间，尤其适合手持类检测设备、桌面式小型电源、温控模块这类对安装空间有严格限制的产品。

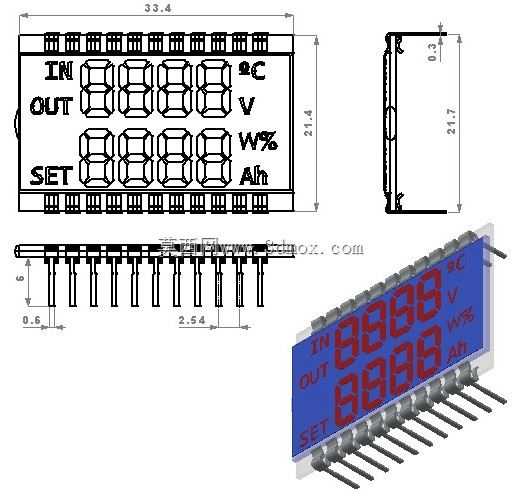

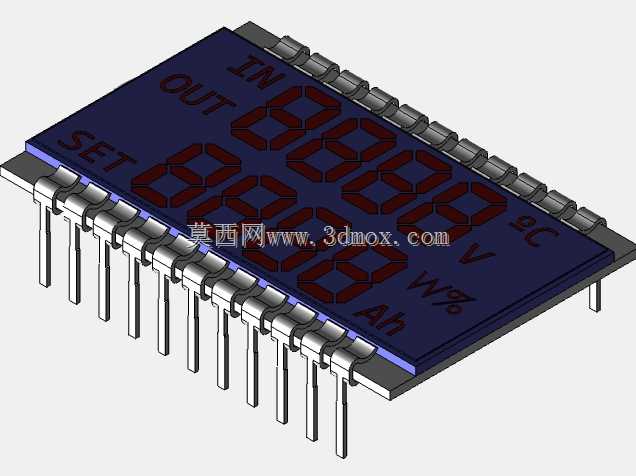

　　从引脚布局来看，它采用双侧排针贴片安装设计，上下两排引脚的点距为2.54mm，和常规通用接插件的引脚间距匹配，不需要额外定制转接座，硬件工程师在画PCB封装的时候可以直接调用标准贴片焊盘库，焊盘尺寸设置为0.80x1.60mm，既能保证焊接时的锡量充足，避免虚焊，也不会因为焊盘过大导致相邻引脚连锡。安装时需要注意，模组本体的外围预留0.5mm的禁布区，也就是结构设计上的courtyard边界，这个区域内不能布置过高的元器件、结构筋位或者固定螺柱，避免装配时挤压屏幕导致液晶层破裂、显示缺划。

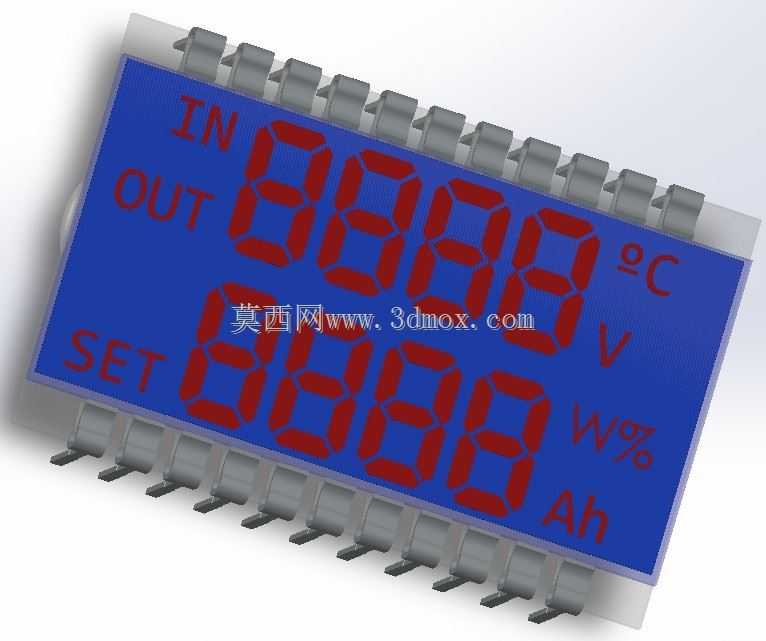

　　功能层面，这款屏的段码布局覆盖了多参数同步显示需求，上方四位数码段可显示温度类参数，单位标识℃固定印刷在段码区右侧，下方四位数码段可切换显示电压、电量百分比、安时容量等参数，对应的V、W%、Ah标识都做了固定丝印，不需要主控芯片额外驱动图形段，驱动IC只需要轮询刷新对应的数字段码就能完成参数切换，大幅降低了主控的程序占用资源。背光部分采用侧入式均匀导光设计，在低光照环境下也能清晰识别显示数值，不会出现局部亮斑或者边角暗区，适合户外作业设备、暗光机柜内部安装的仪表使用。

　　做结构设计的时候，屏幕的视窗开口要比液晶显示区域单边大0.2mm，装配时在屏幕和面板之间加装0.3mm厚的防尘泡棉垫，既能阻挡灰尘进入设备内部，也能缓冲设备跌落、震动时对屏幕的冲击力，避免液晶玻璃受应力损坏。引脚焊接时要注意回流焊的温度曲线，最高温区不能超过260℃，且高温持续时间控制在10秒以内，防止高温损坏液晶的封装胶框，导致屏幕漏液。另外，屏幕的金属固定引脚要和设备主板的保护地可靠连接，释放静电，避免干燥环境下人体静电击穿屏幕的驱动段码，造成永久性缺划故障。

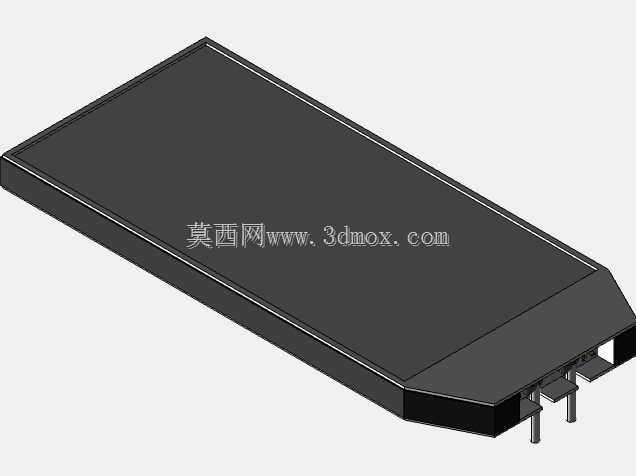

　　在实际选型适配中，这类段码屏不需要复杂的通信协议，普通IO口模拟时序就能完成驱动，不需要搭载专用的显示控制芯片，对于成本敏感的批量产品来说，能有效压缩BOM成本。它的工作温度范围覆盖-20℃到70℃，能满足大部分民用、普通工业场景的使用需求，不需要额外做恒温加热设计。相比传统的LED数码管，它的显示内容更丰富，同尺寸下能承载更多参数标识，功耗仅为普通数码管的五分之一，用电池供电的便携设备选用这类屏幕，能大幅延长续航时间。做三维建模的时候，要准确还原屏幕的玻璃厚度、引脚共面度、背光板的层叠结构，避免结构设计时出现装配干涉，尤其是屏幕背面的驱动IC凸起部分，要在PCB对应位置预留避让槽，保证装配后屏幕和PCB贴合平整，不会出现翘起、引脚虚接的问题。
