法兰接口多通路回转式机械壳体结构

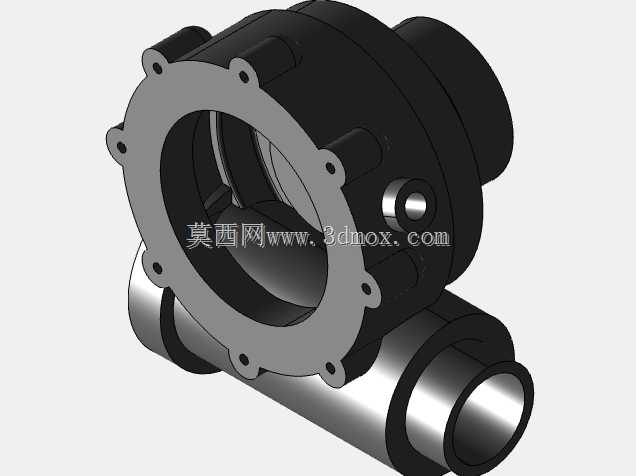

　　在流体输送管路、小型动力传输单元的配套结构中，这类带法兰接口的多通路回转壳体是核心的承压与连接载体，日常多见于低压流体换向节点、小型齿轮传动腔的外封装结构，承担着介质导流、内部零件防护、外接组件定位的多重作用。从结构功能来看，该壳体一侧设置带均布安装孔的圆形法兰端面，法兰端面的孔位采用跨中均布设计，能够适配常规的PN10、PN16等级的平面对焊法兰连接需求，安装时无需额外调整角度即可完成对位，降低现场装配的对位难度；法兰内侧预留的环形槽位可嵌入O型密封圈，装配后能实现端面静密封，避免内部输送介质出现渗漏问题。

　　壳体主体采用回转式腔体设计，内部流道/腔体与侧向伸出的两个圆柱接口连通，两个侧向接口呈垂直交错布局，可实现介质的90度换向传输，或是作为传动部件的输入、输出轴伸出通道，接口外圆面加工有标准的环形定位槽，既可以适配快装卡箍连接，也能满足过盈配合压装外接管路/轴套的安装需求。设计阶段首先要确认的是安装边界尺寸：法兰端面的最大外径决定了安装时所需的预留操作空间，侧向伸出的两个圆柱接口的中心距、外圆直径，直接匹配外接管路的通径与安装间距，建模时需要优先锁定法兰端面到最远侧向接口端面的轴向总长度，避免整体结构装入设备后出现与周边零部件的干涉问题。

　　结构强度层面，壳体外壁在法兰与主体衔接、侧向接口与主体衔接的位置都做了圆弧过渡处理，避免直角结构带来的应力集中问题，能够承受常规工况下的内部压力与外部安装载荷；壳体上预留的小型凸台定位孔，可用于安装定位销或是外接传感器接头，无需后期在壳体上二次打孔破坏整体结构。实际选型应用时，需要根据内部流通介质的特性匹配壳体的加工材质，若用于普通水、气介质输送可采用铸铝材质降低整体重量，若用于有腐蚀性的化工介质则需要更换为不锈钢材质并做表面钝化处理，若作为传动腔体使用则需要选用铸铁材质提升结构刚性，保证内部齿轮、轴承运转时的支撑稳定性。

　　建模过程中需要重点关注法兰孔的位置度公差，所有安装孔的位置度偏差需要控制在0.1mm以内，否则现场安装时会出现螺栓无法穿入的问题；侧向接口的同轴度、法兰端面的平面度也需要在建模时标注对应的形位公差要求，给后续的加工生产提供明确的精度参考。这类壳体结构的通用性较强，通过调整接口通径、法兰安装孔的数量与分布，即可适配不同通径、不同压力等级的管路系统或是不同规格的小型传动单元，不需要重新做整体的结构架构设计，能够大幅缩短衍生型号的开发周期。
