卧式350L承压储液罐体带安装支座结构

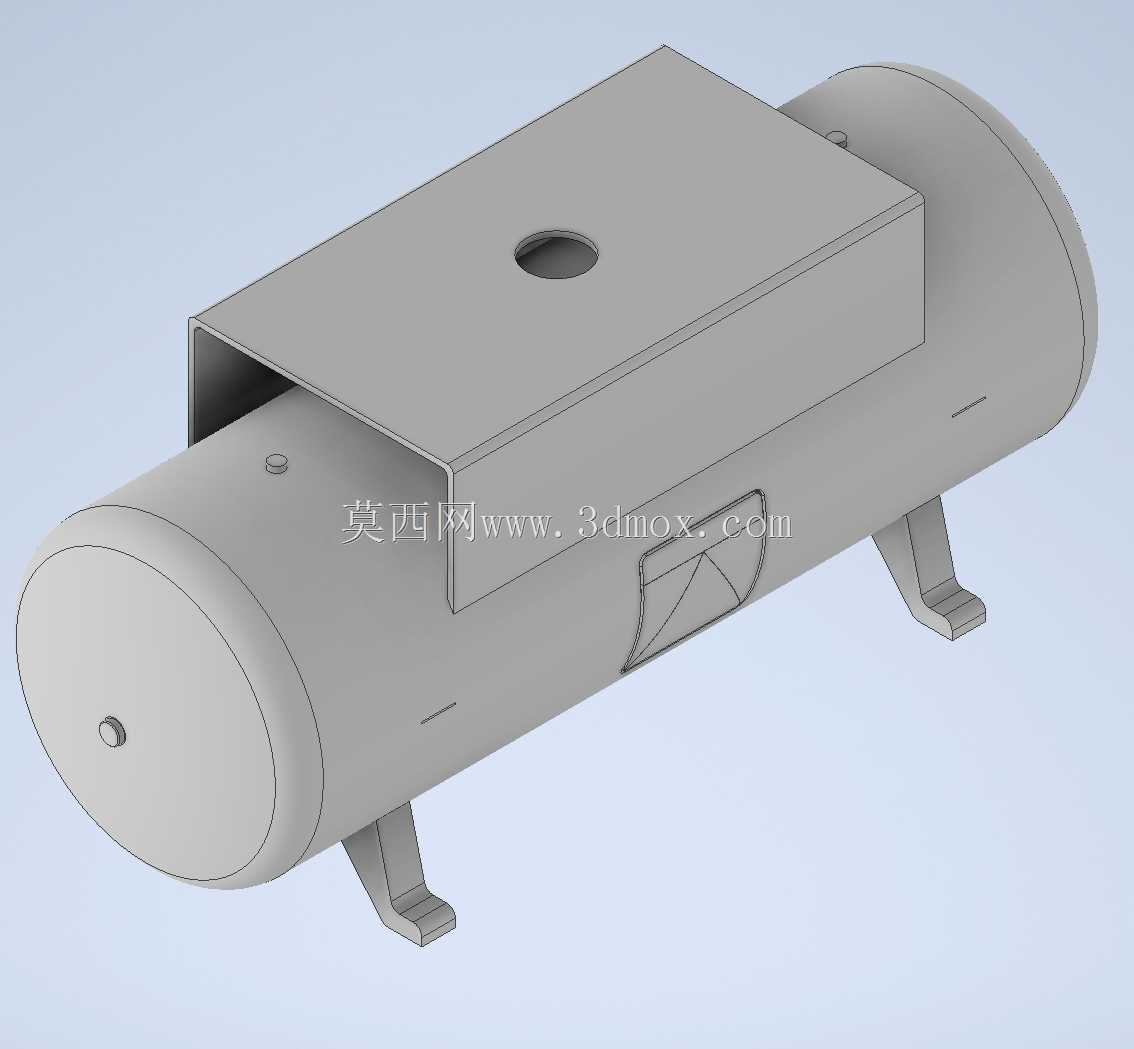

　　该卧式储液罐体结构主要面向中小型工业流体存储、缓冲稳压类应用场景，常见于小型空压站配套气液分离存储、小型制冷机组冷媒储液、车间集中供气支路缓冲、小型水处理系统中间储水等工况，核心作用是为管路系统提供稳定的容腔，缓冲流体压力波动，分离夹带的液态杂质，避免上游设备启停造成的压力冲击直接传递到下游用气/用液端，保障整个流体回路的运行稳定性。从结构设计来看，主体采用卧式圆柱形筒体搭配两端标准椭圆形封头的构型，这种构型相比立式罐体在同等容积下重心更低，安装后整机稳定性更好，对安装基础的承重载荷分布更均匀，不需要过高的竖向安装空间，适配车间层高有限、设备布置紧凑的现场工况。筒体下部设置两个对称分布的弯板式安装支座，支座底部预留安装通孔，可通过螺栓直接固定在设备机架或者混凝土基础上，支座与筒体连接处做了圆弧过渡贴合设计，建模时完全按照焊接贴合面做共面处理，避免实际生产中出现焊缝间隙过大、焊接应力集中的问题，两个支座的跨距经过受力核算，既保证满液状态下筒体的挠度在许用范围内，也不会因为跨距过小导致筒体热胀冷缩时产生额外的附加应力。

　　筒体顶部设置的方形罩壳为配套功能组件的安装腔，可内置液位检测元件、压力传感模块、安全泄压阀的连接管路，罩壳侧面做了折边包覆结构，直接扣合在筒体顶部的预焊安装座上，不需要额外设置复杂的连接支架，既可以保护内置的检测元件不受现场磕碰、粉尘水汽侵蚀，也让整个罐体的外部走线更规整，避免管线外露杂乱。罩壳顶面预留的圆形通孔为仪表安装接口，可直接安装压力变送器或者液位计的表头，接口位置做了凸台加厚处理，保证螺纹连接的强度，避免长期运行后出现接口渗漏。筒体侧面预留的方形检修口可用于定期清理罐体内部沉积的杂质、锈渣，检修口盖板采用内凹式设计，安装后盖板外表面与筒体外壁齐平，不会额外突出占用外部安装空间，也避免了突出结构在安装运输过程中被磕碰变形。

　　从安装边界来看，该350L容积的罐体整体长度控制在适配标准集装箱内部装运的尺寸范围内，筒体直径经过优化，在满足容积要求的前提下，整体最大外径不会超过常规工业设备的通道宽度，方便车间内的转运和就位。建模过程中所有的壁厚都按照常压容器的常规设计取值，筒体、封头、支座、罩壳的壁厚分别对应不同的受力场景做差异化设置，封头壁厚略大于筒体壁厚，抵消封头成型过程中的壁厚减薄量，支座的板材厚度满足满液承重下的抗弯强度要求，罩壳壁厚仅需满足防护和安装强度即可，合理控制整体的材料用量。所有的转角位置都做了符合工程实际的圆角处理，没有尖锐的直角结构，既避免焊接加工时出现应力集中点，也符合工业设备的安全设计要求，防止安装维护过程中划伤操作人员。

　　筒体上的各个接口位置都预留了足够的安装操作空间，比如顶部的仪表接口周围预留了扳手操作的空间距离，侧面检修口周围预留了盖板拆装的操作空间，下部支座的安装孔位置预留了螺栓拧紧的操作间隙，不会出现实际安装时工具无法就位的问题。在流体流动的设计上，罐体的进出口位置按照常规的下进上出或者侧进侧出的通用布局预留接口位置，内部可根据实际使用需求加装挡板、滤网等内件，模型本身的腔体为完整的连通结构，没有多余的冗余结构，方便后续使用者根据自身的工况需求做二次修改，比如调整接口位置、增减安装支座、改变罩壳内部的元件布局等。整个模型的建模逻辑完全按照实际加工的焊接装配顺序搭建，每个零件都可以单独导出工程图，直接用于下料、折弯、焊接等加工工序，不需要做过多的模型修复，结构上没有不符合加工工艺的特征，比如不存在无法脱模的倒扣、无法焊接的封闭内腔、超出常规板材折弯能力的过小折边等问题，完全符合实际生产的工艺要求。
