工业商用不锈钢方形地漏结构设计

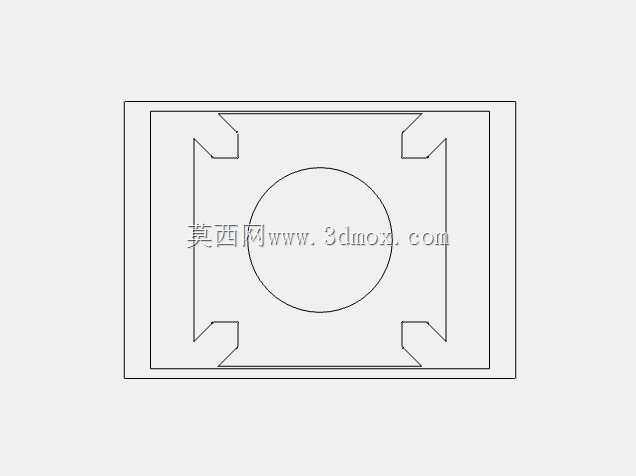

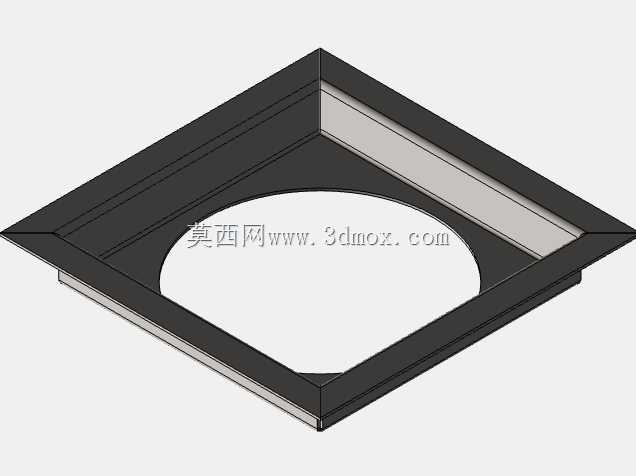

　　在食品加工车间、中央厨房、商用地下车库、工业厂房洁净区这类常年有大量废水、带残渣废液排放的场景里，普通圆形塑料地漏或者薄铁皮地漏往往用不了半年就会出现变形、密封失效、残渣卡堵的问题，这款不锈钢方形排水构件的设计，正是瞄准这类重载、高频排水的使用需求做的定向优化。从结构逻辑上看，整个构件采用分体嵌套式设计，外框为L型折边钣金结构，折边处做了45度拼角满焊处理，安装时外框直接嵌入预留的混凝土排水基坑内，上沿与完成后的地面面层齐平，不会出现凸起绊脚或者凹陷积污的问题，外框的下沿做了向内收的承托边，用来承托中部的排水面板，后期清理管道或者疏通堵塞的时候，只需要提起面板就能操作，不需要凿开地面破坏面层。中间的排水开口为大直径圆形设计，相比同尺寸的方形排水口，圆形开口的过流截面更大，水流通过时不会在边角处形成涡流滞流，能有效减少纤维类、颗粒类残渣在开口处的挂附堆积，降低日常疏通的频率。整个构件的成型全部采用钣金折弯工艺完成，没有复杂的铸件或者机加工零件，所有折弯处的内R角统一控制在0.8mm，既避免折弯时不锈钢板出现开裂，也能减少直角缝隙处的污渍残留，日常冲洗的时候高压水枪一冲就能把边角的积污冲干净，符合洁净区域的卫生要求。

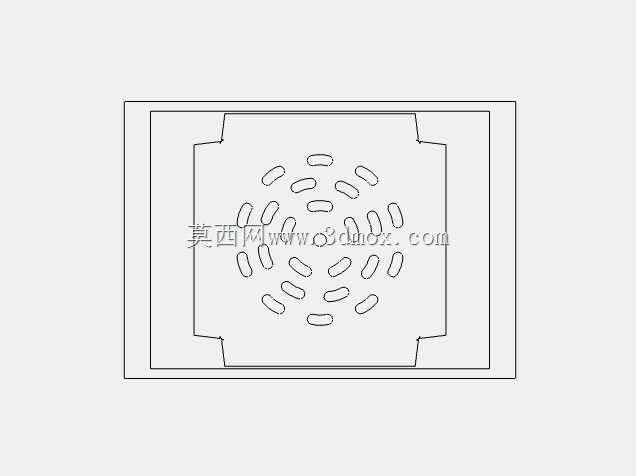

　　从安装边界来看，这款方形地漏的外框边长适配常规300mm、400mm两种主流的地面排水预留坑尺寸，外框的折边宽度为25mm，安装时可以搭在基坑周边的混凝土找平层上，不需要额外做固定支架，找平层施工时直接用水泥砂浆把外框侧边填实就能完成固定，安装效率比传统铸铁地漏高40%以上。面板与外框的配合间隙控制在1mm以内，既保证面板可以轻松提起，也不会让大颗粒的杂物从侧边缝隙掉进排水管道造成管道堵塞，面板的厚度选用2mm的304不锈钢板，表面做拉丝处理，日常走动或者小推车碾压的时候不会留下明显的划痕，承重能力可以满足1吨以内的手推车反复碾压，不会出现普通薄面板受压凹陷的问题。

　　在设计过程中特意规避了传统地漏的几个常见痛点：一是取消了传统地漏自带的水封碗结构，因为工业场景的排水往往带有大量油污、食物残渣，水封碗里积存的杂物时间长了会发酵发臭，反而成为污染源，这款构件设计时直接适配下水管道的存水弯结构，水封做在管道端，地漏本身只承担排水和拦污的功能，减少藏污纳垢的死角；二是外框的拼角处做了满焊之后再打磨平整的处理，不会出现点焊结构用久了焊缝开裂、污水从拼角处渗漏到砂浆层导致地面返潮的问题；三是整个构件没有易损件，除了后期如果面板被重物砸变形可以单独更换之外，外框部分和建筑同寿命，不需要定期更换配件。

　　很多设计人员在做工业地面排水的时候，往往只关注排水管道的管径和坡度，忽略了地漏本身的过流能力和结构强度，实际上在大流量排水的场景下，比如车间冲洗、消防排水的时候，如果地漏的过流面积不够，哪怕管道管径再大，也会出现地面积水排不出去的问题，这款地漏的圆形排水口面积占到整个面板面积的60%以上，配合地面1%-2%的找坡，能快速排走地面积水，不会在地面形成长时间的积水区。另外在钣金拆分的时候，特意把所有零件的折弯边都设计成了等宽尺寸，下料的时候可以统一排板，减少不锈钢板材的损耗，批量生产的时候材料利用率能达到85%以上，相比不规则结构的地漏，生产成本更低，也更容易控制加工精度，每个零件的折弯公差控制在0.2mm以内，装配的时候不需要额外修配就能直接拼合，适合批量标准化生产。
