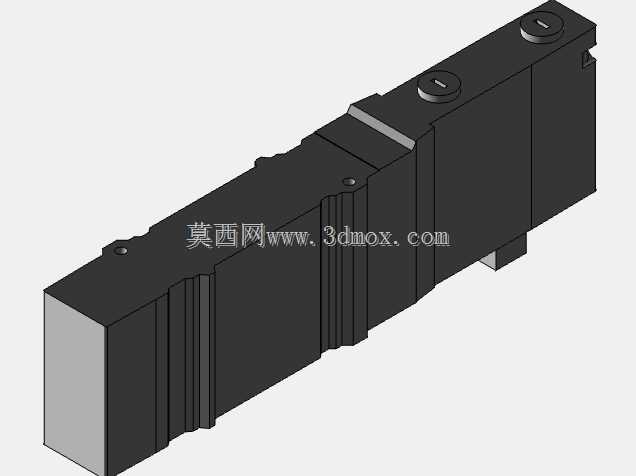

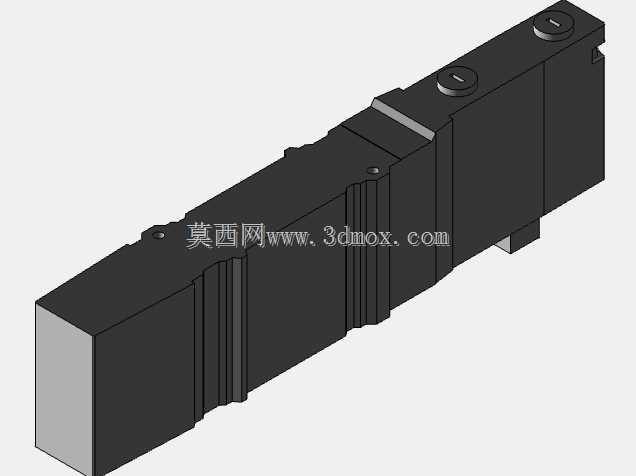

长行程杆状气动执行元件结构设计

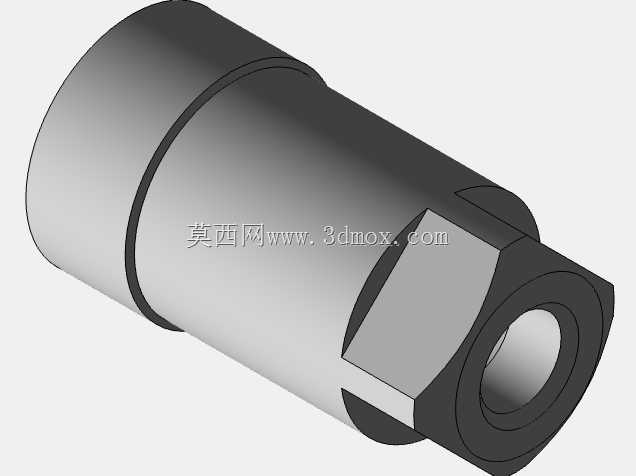

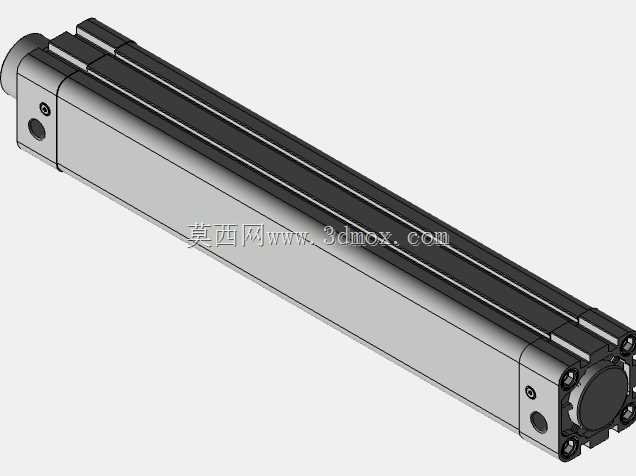

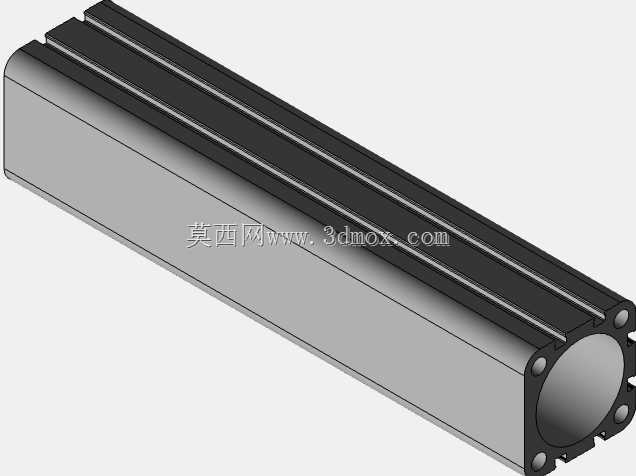

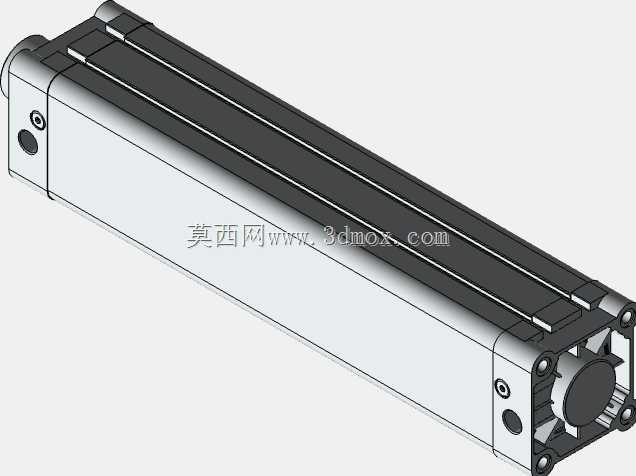

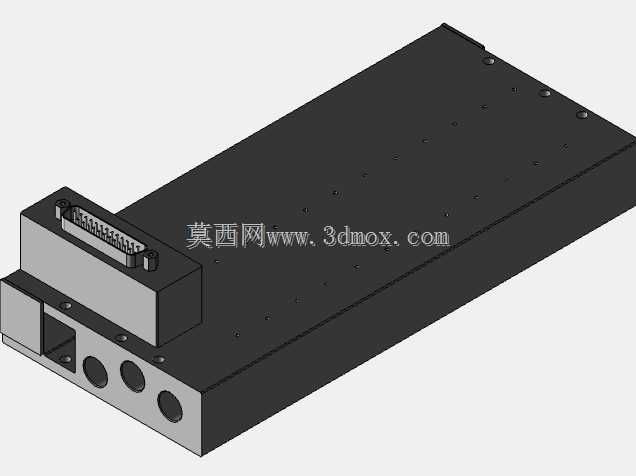

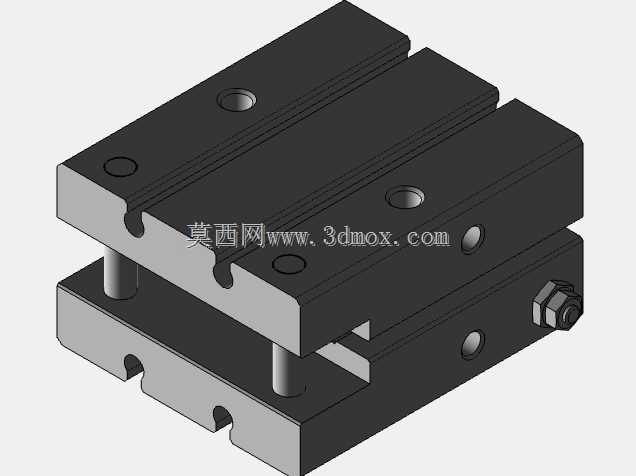

　　这款杆状气动执行元件的三维结构，是针对自动化产线中长行程直线往复驱动需求开发的结构方案，在3C电子装配、轻工包装、物料分拣等场景中有着广泛的适配性，可直接集成在各类非标自动化设备的直线动作工位，完成工件推送、工位移位、夹具开合、挡料限位等常规直线驱动动作。从结构设计逻辑来看，整体采用方形截面的铝制缸筒作为主体承载结构，相比传统圆形气缸，方形缸体的平面结构更便于安装附件的直接固定，不需要额外加装安装脚架就能直接贴合设备安装面锁紧，能有效缩减安装占用的空间，尤其适合设备内部安装空间局促的排布场景。

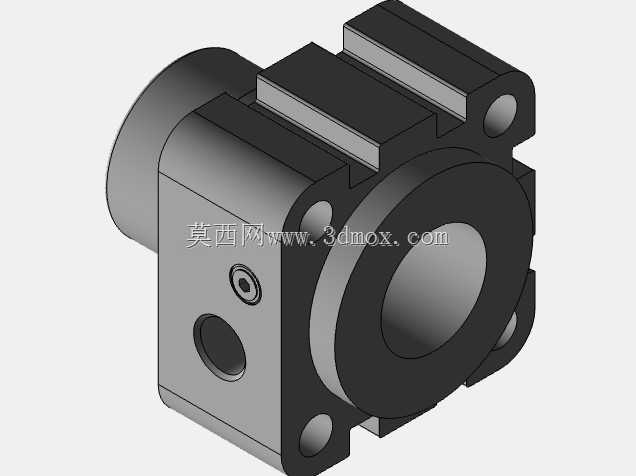

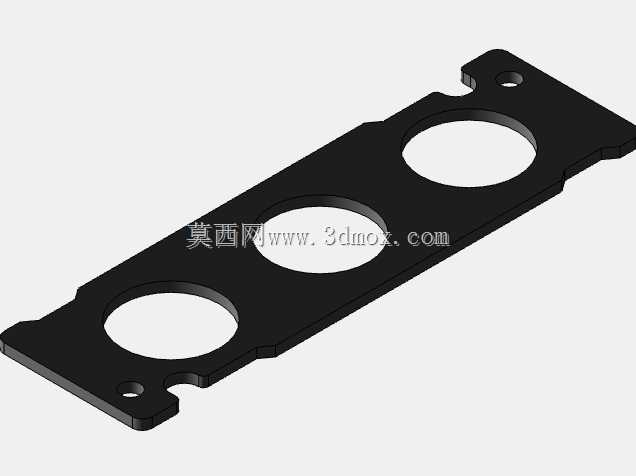

　　缸体两端采用端盖嵌入式密封结构，端盖与缸筒之间通过内六角螺钉沿周向均匀锁紧，密封槽内置适配的静密封件，保证缸腔在额定工作压力下不会出现气体泄漏的问题；其中一端端盖集成了进气接嘴的安装位，可直接适配常规快插气动接头，另一端则设置了可调缓冲结构，能在活塞行程到达末端时通过缓冲气腔的节流作用降低冲击，避免活塞硬碰撞端盖产生噪音与结构损伤，延长元件的使用寿命。从安装边界来看，缸体的总长度对应标准长行程规格，截面尺寸保持统一的方形轮廓，缸体侧面预留了两条平行的传感器安装槽，可直接嵌入磁性开关来检测活塞的行程位置，不需要额外制作传感器安装支架，能大幅降低现场安装调试的工作量；活塞杆端采用标准外螺纹连接结构，可根据实际使用需求搭配浮动接头、连接叉、推板等不同的执行端附件，适配不同的负载连接需求。

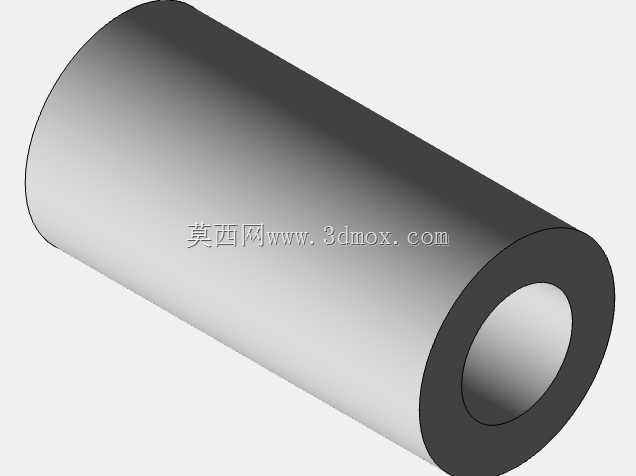

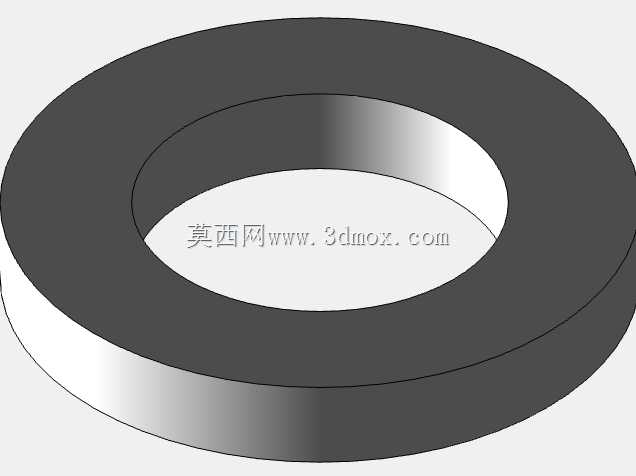

　　设计过程中重点考量了长行程工况下的活塞杆挠度问题，通过优化活塞杆的直径与缸筒内部导向套的长度配比，保证在满行程伸出状态下，活塞杆的径向跳动量控制在允许范围内，避免出现活塞杆卡顿、密封件偏磨的问题。缸筒内部的活塞采用双密封结构，分别设置了动密封与导向耐磨环，耐磨环采用低摩擦系数的复合材料，既能保证活塞运动过程中的同轴度，又能降低运动阻力，减少爬行现象出现的概率。在实际设备选型应用中，这类气动执行元件相比电动直线模组成本更低，响应速度更快，适合短周期高频往复的动作工况，相比液压缸则不需要配套复杂的液压站系统，整体更洁净，适合对生产环境洁净度有一定要求的电子、食品包装类产线。

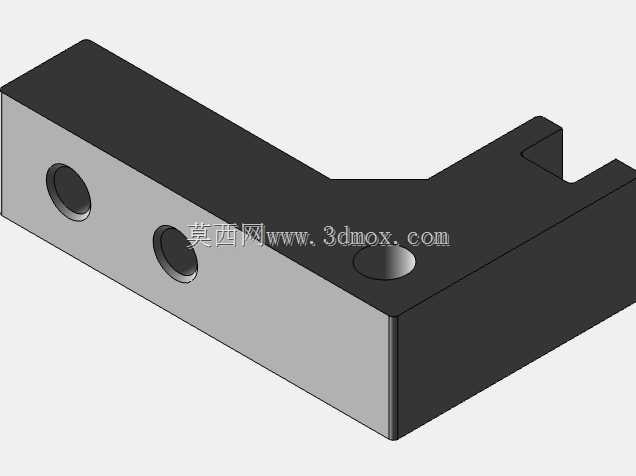

　　结构建模过程中对所有安装孔位、密封槽尺寸、配合公差都做了对应还原，可直接用于设备布局时的干涉检查，也能作为二次开发优化的基础模型，比如调整行程长度、更改安装方式、增加防转结构等，都可以在这个基础结构上快速修改完成。另外缸体表面的硬质氧化处理层在模型外观上也做了对应体现，能直观呈现实际加工后的表面质感，端盖上的工艺孔、定位销孔也都按照实际加工要求做了还原，保证模型和实际加工零件的一致性，方便结构工程师在做设备整体装配时直接调用，不需要再对安装尺寸做二次核对。
