多封装规格电子元器件贴片封装三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，贴片式电子元器件的封装三维模型是结构干涉校验、焊盘匹配设计、钢网开孔验证的核心参考依据，本次呈现的多封装规格三维结构，覆盖了小信号晶体管、电源管理芯片、逻辑器件、接口转换芯片常用的多种贴片封装形态，可直接用于整机PCB布局阶段的空间校核工作。从实际工程应用场景来看，这类贴片封装元器件广泛分布在各类板卡的电源回路、信号处理回路中，不同封装对应不同的功率承载能力、引脚间距、爬电距离要求，比如SOT-23-6封装多用于小功率信号开关、低压差线性稳压器，QSOP-16封装多用于多通道逻辑芯片、小型接口转换芯片，TSSOP-24封装多用于驱动芯片、模数转换器件，WSON-12、UFQFN48这类无引脚封装则多用于对散热、封装体积有更高要求的高速信号处理、电源管理场景，uMAX10封装则是美信系列器件常用的微型贴片封装，多用于便携设备的小尺寸板卡设计。

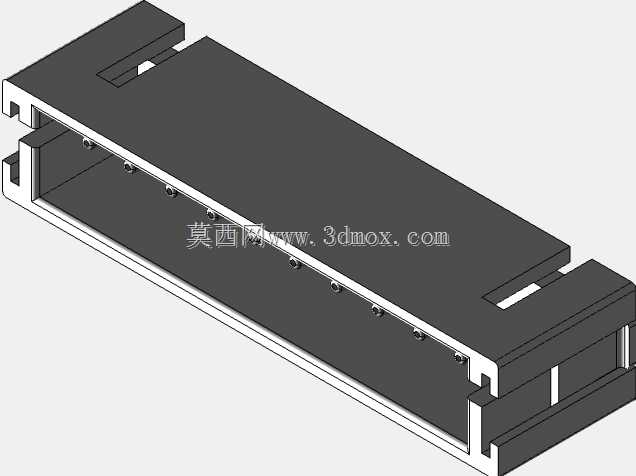

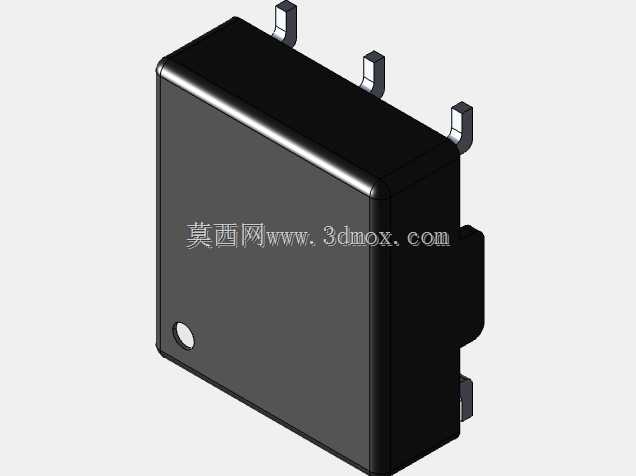

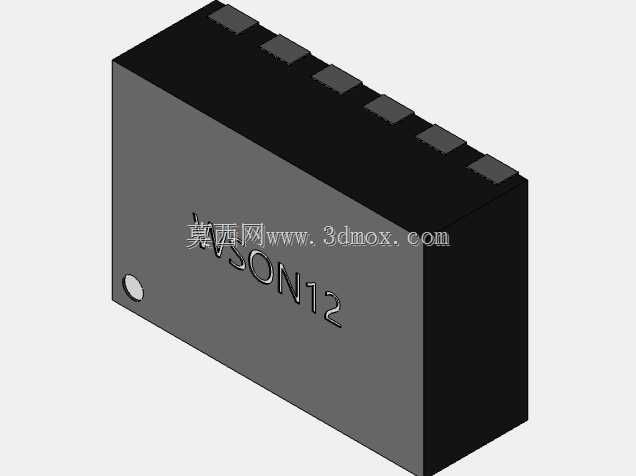

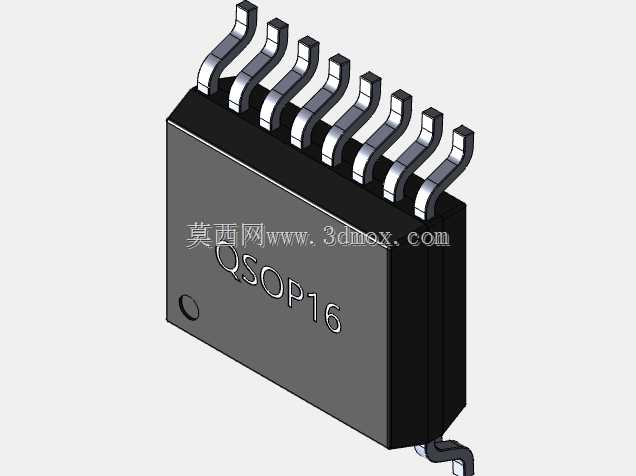

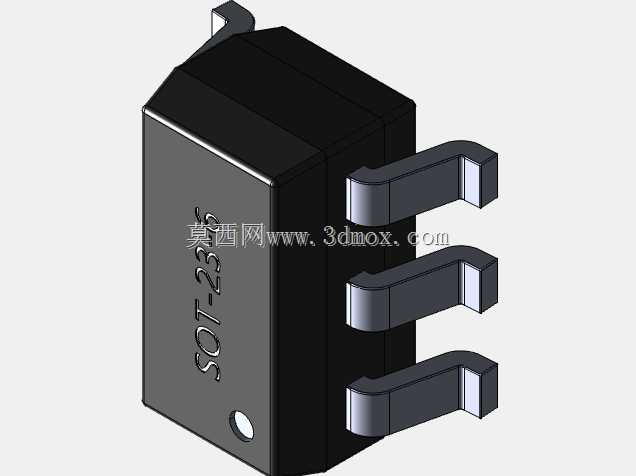

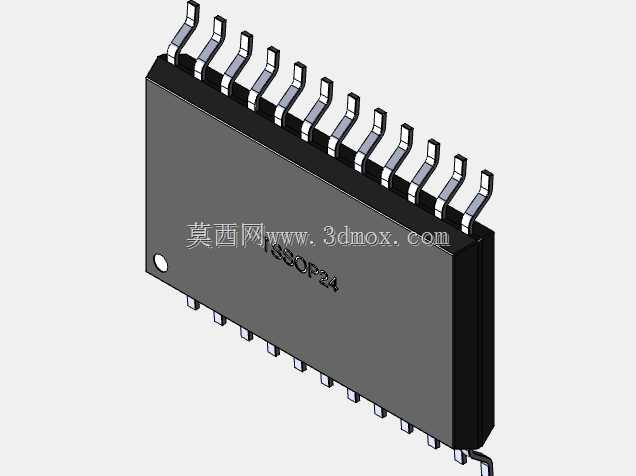

　　在设计思路上，这类封装模型的构建完全遵循JEDEC相关封装标准，引脚的共面度公差控制在0.1mm以内，引脚的成型角度、伸出长度、焊盘接触区域的尺寸完全匹配SMT回流焊的工艺要求，建模时特意还原了引脚的弯折弧度、封装本体的脱模斜度、本体表面的标识区域、定位标记点的位置，避免在PCB装配阶段出现引脚与焊盘错位、本体与周边器件干涉、丝印标识与器件定位点不匹配的问题。从外形尺寸与安装边界来看，不同封装的尺寸边界有明确的区分：QSOP-16封装本体宽度为3.9mm，引脚间距0.635mm，引脚伸出本体长度0.5mm，安装时需要在焊盘外侧预留至少0.3mm的引脚爬锡空间，本体上方需要预留至少1.5mm的高度空间，避免与结构件、屏蔽罩发生干涉；SOT-23-6封装本体尺寸为2.9mm×1.6mm，引脚间距0.95mm，属于小尺寸分立器件封装，布局时需要注意与周边大尺寸器件的间距不小于0.5mm，避免SMT贴装时吸嘴取件干涉；TSSOP-24封装本体宽度4.4mm，引脚间距0.65mm，引脚厚度0.15mm，建模时还原了引脚末端的锡铅镀层区域的台阶结构，可直接用于焊膏印刷厚度的仿真验证；WSON-12封装底部带有裸露散热焊盘，建模时特意区分了散热焊盘与信号引脚的高度差，散热焊盘比信号引脚低0.05mm，匹配回流焊时焊锡融化后的塌陷高度，保证焊接后散热焊盘与PCB焊盘充分接触；

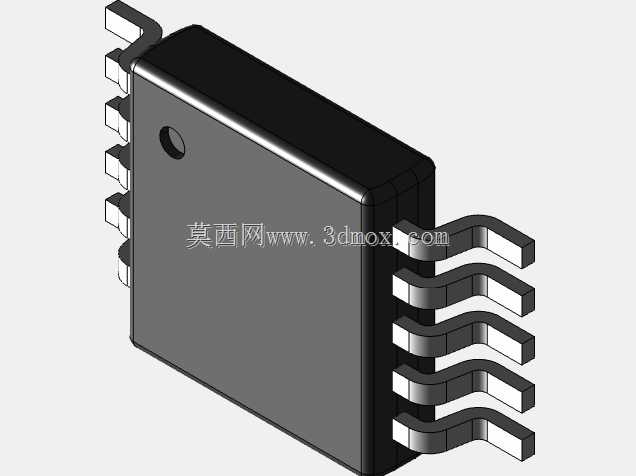

　　UFQFN48封装的引脚间距为0.5mm，属于细间距QFN封装，建模时还原了引脚侧面的锯齿状锁锡结构，避免回流焊时引脚脱焊；uMAX10封装本体尺寸仅为2.5mm×2.5mm，属于微型封装，建模时严格控制了本体的边角R角尺寸，匹配贴装吸嘴的取件接触面要求。在实际结构设计工作中，这类封装模型的精度直接影响整机的装配良率，很多新手工程师在布局时往往忽略封装引脚的实际成型尺寸，只按照焊盘尺寸预留空间，经常出现装配后器件引脚与周边走线、过孔干涉，或者器件本体与屏蔽罩、结构凸台冲突的问题，使用符合实际成型尺寸的三维封装模型进行布局校验，可在设计阶段提前规避90%以上的SMT装配干涉问题。

　　另外，这类多封装集合的模型，也可用于SMT贴片机的吸嘴选型、飞达轨道宽度调整的参考，不同封装的本体厚度、取件中心点位置都在模型中做了准确还原，设备工程师可直接根据模型尺寸调整贴装参数，减少首件调试的时间。从功能特性来看，这类贴片封装相比传统直插封装，占用PCB面积减少60%以上，封装高度降低70%，高频信号路径更短，寄生参数更小，适合高频、高密度板卡的设计需求，不同封装的散热能力也有明确差异，带底部散热焊盘的WSON、QFN封装，热阻比同引脚数的QSOP、TSSOP封装低40%左右，可承载更大的功率耗散，建模时对散热焊盘的尺寸、位置做了精准还原，可直接用于热仿真分析时的模型导入，不需要二次修改封装结构。在建模过程中，所有封装的引脚都做了单独的实体建模，没有使用简化的片体结构，可直接用于引脚应力仿真，验证板卡受振动、冲击时引脚的受力情况，评估焊点的疲劳寿命，对于车载、工业级高可靠性要求的板卡设计，这类高精度封装模型是可靠性仿真必不可少的基础素材。
