在乘用车辆、非机动两轮车以及小型工业移动设备的行走机构设计中,减震缓冲部件是连接车架与行走轮系的核心受力构件,这套带顶部调节齿盘的螺旋弹簧减震结构,主要承担行驶过程中路面冲击载荷的缓冲与振动衰减作用,避免刚性冲击直接传递至车架主体,既能够提升驾乘过程的平顺性,也能延长车架整体结构的疲劳寿命,减少连接部位因长期振动出现的松动、开裂问题。从实际应用场景来看,这类减震结构既可以适配轻型电动自行车、山地自行车的前叉或后悬架安装位,也可经过参数调整后用于低速四轮代步车、小型工程巡检机器人的行走悬架系统,针对不同载荷工况可以通过顶部齿盘调整弹簧预压量,匹配不同整备质量下的缓冲刚度需求。

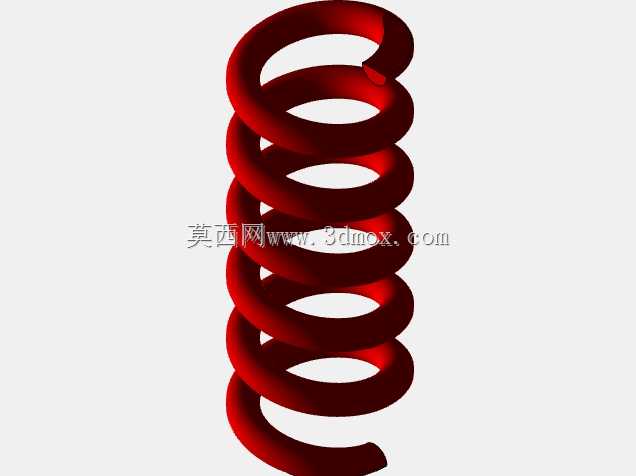

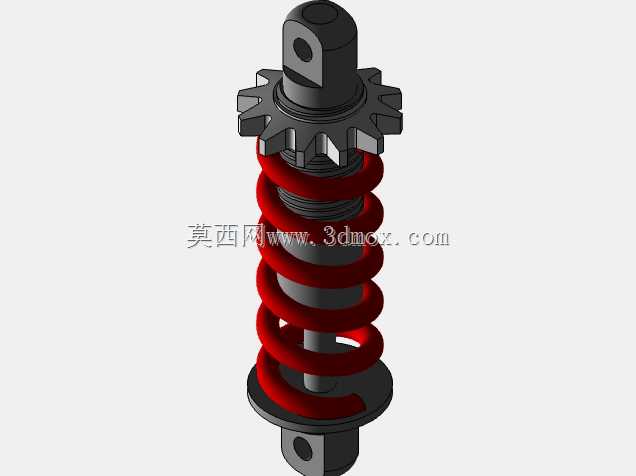

从功能特性层面拆解,这套减震组件采用圆柱螺旋压缩弹簧作为核心弹性元件,弹簧两端分别抵靠上下安装座,中间的阻尼杆芯贯穿弹簧中心,承担径向导向作用,避免弹簧受侧向力时出现弯折、错位问题。顶部的齿状调节盘采用多齿啮合结构,旋转调节盘时可以沿杆身螺纹轴向移动,改变弹簧的初始预压缩量,无需拆解整个组件即可完成缓冲硬度的调整,适配不同载重下的使用需求;上下安装端均设计有同轴销孔,可通过圆柱销与车架、轮系摆臂实现铰接,保证减震器工作过程中可随摆臂摆动角度自适应调整姿态,避免出现卡滞、别劲的情况。

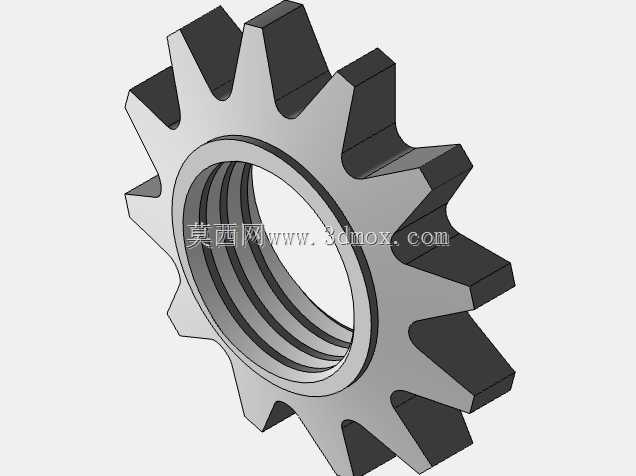

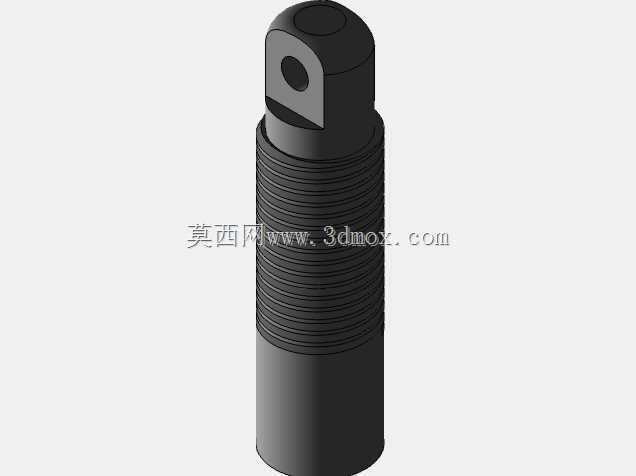

设计过程中首先需要明确安装边界尺寸,上下销孔的中心距是核心安装参数,需要匹配对应车型悬架的行程设计要求,保证减震器在最大压缩行程时弹簧不会并圈触底,最大拉伸行程时阻尼杆不会从缸筒中脱出;弹簧的中径、线径参数需要结合额定载荷计算得出,既要保证额定载荷下的压缩量在合理区间,也要避免刚度过大导致缓冲效果不足、刚度过小导致容易打底的问题。顶部调节齿盘的齿形采用矩形齿设计,齿高与齿宽经过受力校核,保证调整到位后在弹簧反作用力下不会自行松脱旋转,齿盘外圈做了倒角处理,方便手动旋转调整,无需专用工具即可完成预紧度调节。阻尼杆的表面粗糙度需要控制在合理范围,降低往复运动过程中的磨损,杆身与安装座的配合部位设置有导向衬套,减少侧向力对杆身密封件的损伤。
从外形结构来看,整个组件采用同轴式布局,所有零件均沿阻尼杆中心轴线装配,弹簧外圈无额外遮挡结构,既减轻了整体重量,也方便日常检查弹簧表面是否存在裂纹、锈蚀等损伤;上下安装座的端面与弹簧接触位置设计有环形定位凸台,对弹簧端部进行径向限位,避免弹簧工作过程中出现径向窜动,保证弹力始终沿轴向传递。在实际选型匹配时,需要结合轮系的动载荷系数核算减震器的额定承载能力,安装时需要保证上下铰接点的同轴度,避免减震器工作过程中承受额外的侧向弯矩,同时要预留足够的摆动空间,避免减震器压缩、拉伸过程中与周边车架结构、管线发生运动干涉。这类同轴式螺旋弹簧减震结构相比板簧结构体积更小、重量更轻,缓冲行程的线性度更好,调整维护也更为便捷,在轻型移动设备的悬架设计中应用十分广泛。
