汽车通风划线打孔盘式制动结构设计

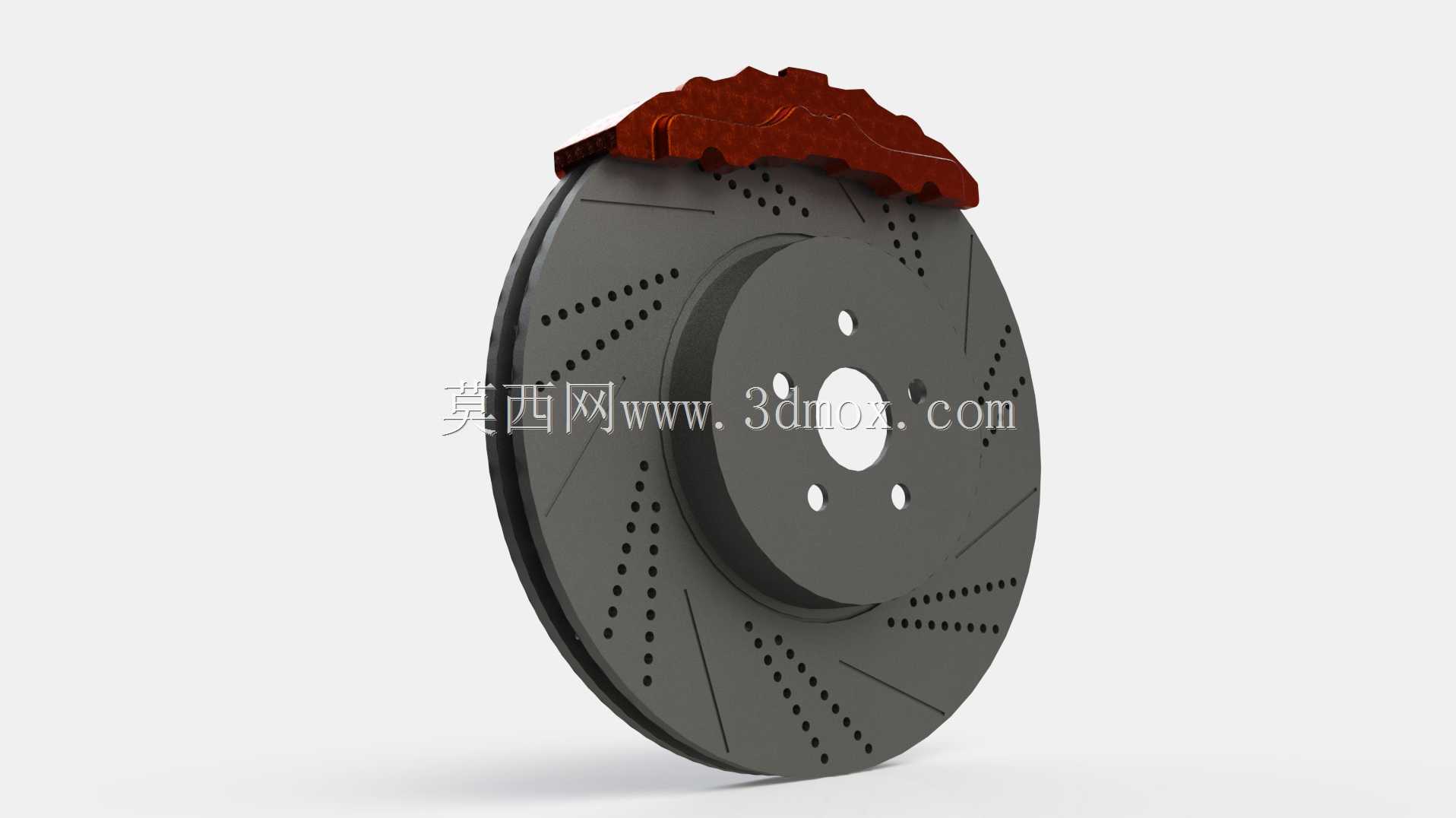

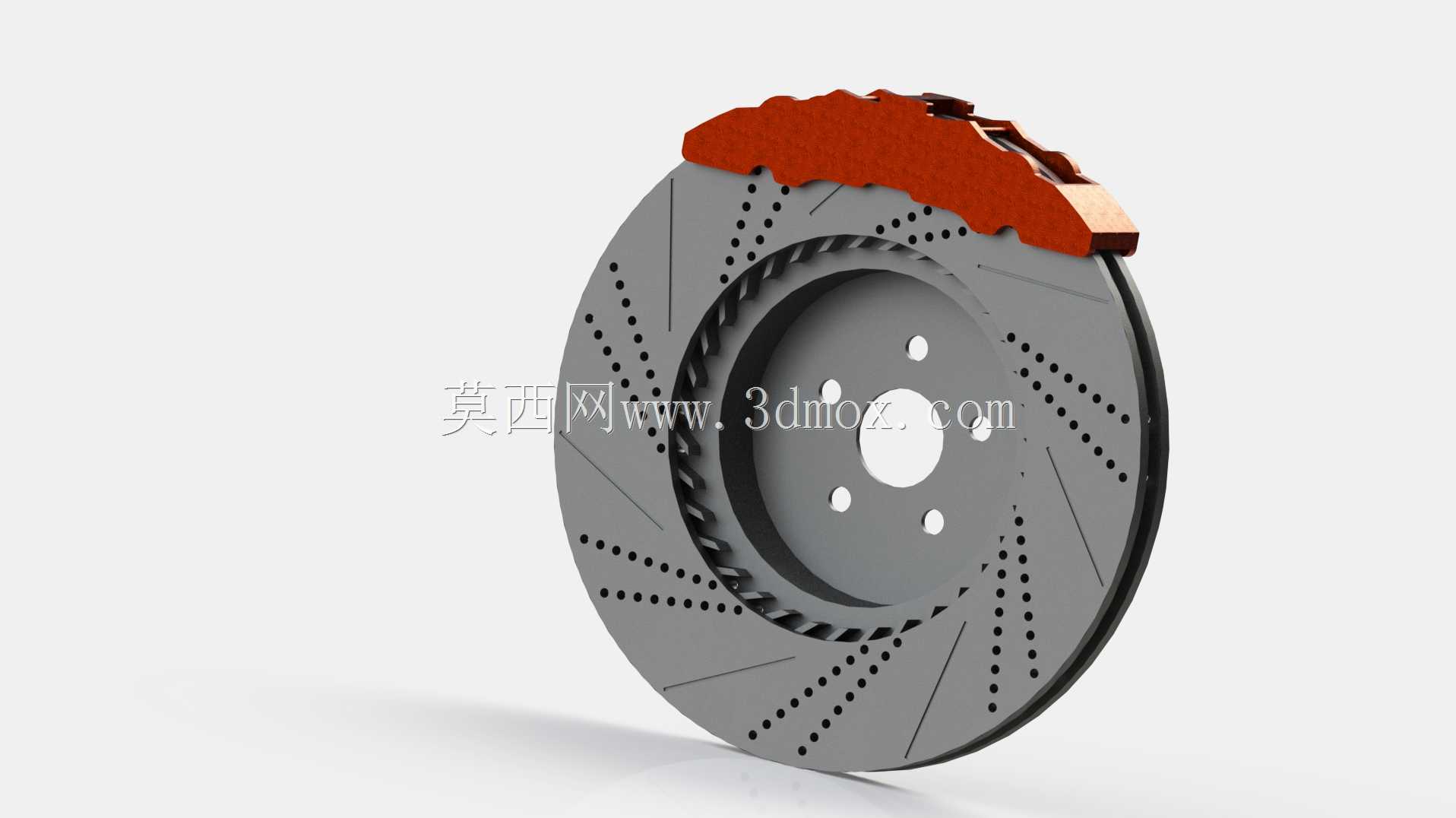

　　这套盘式制动结构的三维建模，完全围绕乘用车前轮制动的实际装车工况展开，做结构设计时最先敲定的是制动盘的安装边界——中心定位孔与轮毂轴头的配合公差选H7/k6过渡配合，五个螺栓孔的分布圆直径严格匹配主流A级乘用车的轮毂参数，安装面平面度控制在0.02mm以内，避免装车后制动盘端面跳动量超差引发高速制动抖动。制动盘本体采用双片通风式结构，内部散热筋沿径向呈放射状排布，同时盘面做了交叉划线与径向打孔组合设计，建模时特意将划线深度设为1.5mm，打孔直径6mm且孔口做0.5mm倒角，一方面能在制动时快速刮除制动片表面的磨屑与水膜，避免湿滑路面制动效能衰减，另一方面通风道配合打孔结构能让连续制动时的盘面温度比实心盘降低25%左右，减少热衰退风险。

　　制动卡钳采用浮动式单活塞结构设计，建模时重点还原了卡钳的滑动导向销安装位，导向销轴线与制动盘端面的垂直度公差控制在0.01mm/100mm，保证制动时卡钳能沿销体顺畅滑动，两侧制动片均匀贴合盘面，不会出现偏磨。制动片的摩擦材料层厚度设为15mm，背板采用6mm厚钢板冲压结构，背板上的减震消音片安装槽、磨损报警片卡位都做了1:1还原，摩擦片的外轮廓弧度与制动盘工作面完全匹配，接触面积占比达到92%以上，保证制动压力均匀分布。

　　从实际应用场景来看，这套结构适配16-18寸轮毂的乘用车辆，既可以用在日常通勤的家用轿车前轮，也能适配入门级性能车的制动需求。设计过程中特意规避了很多新手建模常犯的错误：比如制动盘与卡钳之间预留了3mm的安全间隙，避免车辆行驶过程中颠簸导致的部件剐蹭；卡钳的安装支架螺栓孔位与转向节的对应安装点完全对齐，安装孔距公差控制在±0.1mm，不需要额外修配就能直接装车；制动盘的通风道入口做了导风倒角，车辆行驶时迎面气流能更顺畅进入通风道内部，强化低速行驶时的散热效果。

　　做结构校验时，按照整车1.6吨整备质量、100km/h初速度紧急制动的工况做了运动干涉检查：制动片在全行程磨损范围内，不会与制动盘的通风孔、划线槽发生卡滞；卡钳滑动到最大行程位置时，活塞不会脱出缸体；轮毂转动时，制动盘螺栓头不会与卡钳本体发生剐蹭。另外制动盘的摩擦面粗糙度建模时参考实际加工要求设为Ra1.6，既能保证与摩擦片的贴合度，又不会因为过于光滑导致制动初段摩擦力不足。卡钳缸体的活塞密封圈槽做了矩形截面设计，依靠密封圈的弹性变形实现制动片与盘面的间隙自动补偿，这部分的槽宽、槽深参数都按照行业通用的密封件尺寸做了匹配，不需要单独定制密封件就能直接采购标准件装配。

　　很多三维建模者做这类制动结构时，往往只做外观曲面还原，忽略了安装与功能层面的细节，这套模型在设计时特意把所有装配基准、配合面、安装孔位都做了参数化处理，调整中心孔直径、螺栓分布圆、制动盘直径这些参数时，关联的卡钳安装位置、制动片尺寸都会自动更新，方便不同车型的适配改型。比如要适配更大尺寸的轮毂，只需要把制动盘直径从300mm调整到330mm，同步调整卡钳支架的延伸长度，就能快速完成改型设计，不需要重新搭建整个结构。另外制动片的磨损极限位置也做了标记参考，当摩擦材料层磨损到剩余3mm时，磨损报警片会与制动盘接触发出尖锐提示音，这部分的结构位置也在模型里做了准确还原，方便后续做装配培训或者结构演示时直观展示工作逻辑。
