外啮合齿轮式液压动力转换元件结构

在液压传动系统的动力源配置环节，这类外啮合齿轮结构的液压元件承担着机械能到液压能的核心转换职能，广泛适配在中小功率的液压驱动场景中，从工程机械的辅助动作回路、小型机床的夹紧进给油路，到农用机具的液压举升单元、工业自动化线的工装驱动支路，都能见到这类结构的应用。不同于柱塞泵的高压大流量特性，也区别于叶片泵对油液清洁度的高要求，齿轮式液压元件凭借结构简单、抗污染能力强、维护成本低的特点，在中低压工况的液压系统中始终占据稳定的应用份额。

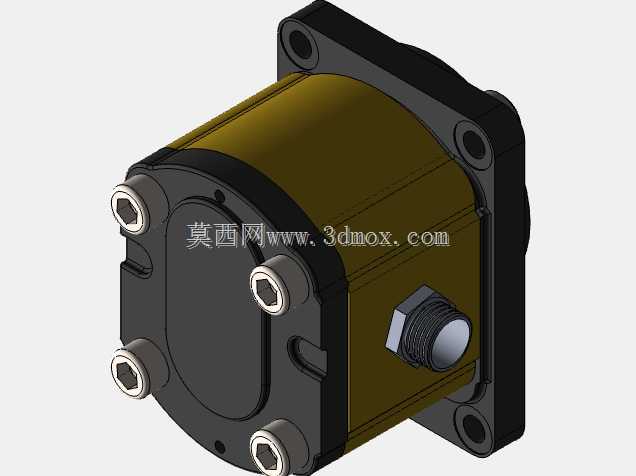

从结构设计逻辑来看，该元件采用了壳体集成式的安装法兰结构，前端的方形安装法兰预留了四个对称布置的螺栓过孔，安装时可直接贴合在配套的动力输出端面上，通过螺栓实现刚性固定，这种法兰安装形式能保证输入轴与动力端输出轴的同轴度控制在合理区间，避免轴系偏载带来的密封件磨损、轴承寿命折损问题。输入轴端采用了标准的轴伸结构，可通过联轴器与驱动电机、内燃机等动力源连接，轴伸处的密封结构采用了双唇口油封设计，能在承受一定系统背压的同时阻止外部粉尘侵入壳体内部，适配多粉尘的户外作业场景。

壳体内部的核心工作副为一对参数匹配的外啮合渐开线齿轮，齿轮与壳体、前后端盖之间的配合间隙经过严格控制，间隙过大会导致内泄漏量升高、容积效率下降，间隙过小则会在齿轮受热膨胀时出现卡滞、扫膛问题，建模过程中需要严格把控齿轮齿顶圆与壳体内腔的径向间隙、齿轮端面与端盖的轴向间隙，这两个参数直接决定元件的容积效率与工作寿命。进出油口采用了对称布置的内螺纹接口，可根据实际安装管路的走向调整进出油方向，适配不同的布管需求，避免管路出现急弯导致的油液流阻增大问题。

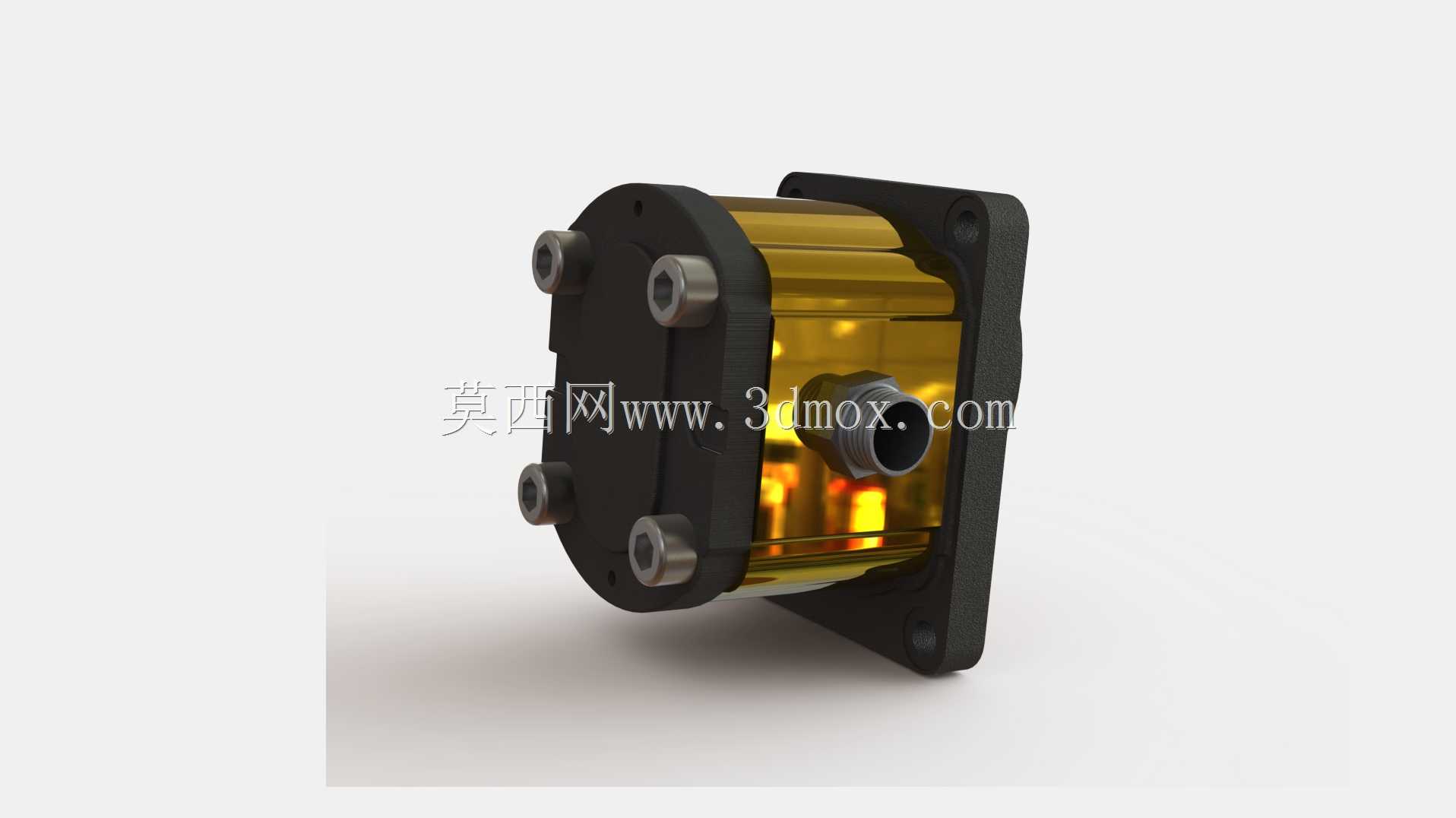

从外形尺寸与安装边界来看，该元件的整体轮廓为方形法兰加圆柱形壳体的组合结构，轴向总长度控制在紧凑区间，径向尺寸与齿轮的齿顶圆直径直接相关，安装时需要预留出螺栓拆装的操作空间，同时要保证进出油口的管路连接空间，避免与周边的机架、其他液压元件产生干涉。壳体外部的紧固螺栓采用了内六角圆柱头结构，沿壳体周向均匀布置，能保证端盖与壳体之间的压紧力均匀分布，防止出现局部密封失效导致的油液渗漏问题，螺栓的预紧力需要按照对称分次拧紧的方式施加，避免端盖受力不均导致的齿轮轴偏斜。

在实际功能表现上，当驱动轴带动主动齿轮旋转时，啮合腔另一侧的轮齿逐渐脱开，密封工作腔的容积增大形成局部真空，油箱内的油液在大气压作用下进入吸油腔，随着齿轮的旋转，齿槽内的油液被带到另一侧的压油腔，轮齿逐渐进入啮合时工作腔容积减小，油液被挤压进入系统压力油路，持续为后续的液压执行元件提供压力油。这种结构的元件输出流量与齿轮的模数、齿数、齿宽直接相关，建模时可通过调整这几个参数快速适配不同流量需求的系统场景，不需要对整体安装结构做大幅改动，具备较好的参数化改型基础。

考虑到实际工况中的散热需求，该结构的壳体部分采用了加厚的实体设计，既能承受系统的工作压力，也能通过壳体表面将工作过程中产生的热量散发到周边环境中，部分改型版本还会在壳体外部增设散热翅片结构，进一步提升连续工作时的散热能力，避免油液温度过高导致的粘度下降、密封件老化加速问题。齿轮与轴的连接采用了平键传动结构，能可靠传递驱动扭矩，轴的两端采用了滑动轴承或滚动轴承支撑，保证齿轮旋转过程中的径向跳动控制在允许范围内，避免轮齿啮合时出现偏载导致的齿面异常磨损。
