简易气动发动机基座装配结构设计

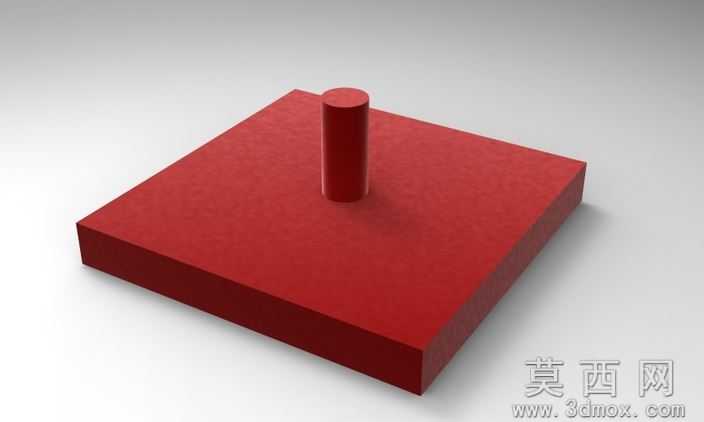

本作品为简易气动发动机的基座装配三维模型，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面定位绘制方形底座的二维草图，通过拉伸凸台命令生成具有均匀厚度的方形基座主体，严格控制底座各边的倒角参数，避免锐边应力集中的同时提升装配贴合度。随后在底座上表面的几何中心位置绘制圆柱凸台的截面轮廓，采用同轴心约束确保圆柱与底座的中心对齐，通过拉伸操作生成垂直于底座平面的定位圆柱，圆柱的直径与高度参数经过适配性设计，能够为后续气动发动机的缸体、传动组件提供稳定的定位支撑，保证动力输出轴的同轴度精度。渲染阶段采用哑光红色金属漆材质赋予模型整体外观，调整材质的粗糙度、反射率参数模拟工业金属漆面的质感，添加柔和的环境漫反射光源与定向主光源，在底座下方投射出自然的软阴影，清晰呈现基座的立体形态与结构比例，直观展示各部件的位置关系。结构设计上，方形底座采用大平面接触设计，能够有效分散气动发动机运行时产生的振动载荷，提升整体装配的稳定性；中心圆柱采用等截面直柱设计，既可以作为核心定位基准，也能够承担动力组件的径向限位作用，避免运行过程中出现部件偏移。设计思路围绕气动发动机的基础安装需求展开，摒弃冗余的复杂结构，以最简洁的几何形态实现基座的核心支撑、定位功能，既可以作为气动发动机入门学习的基础装配范例，帮助初学者理解动力装置的基座定位逻辑，也能够作为后续拓展设计的基础载体，在现有基座结构上添加缸体、活塞、配气机构等组件，逐步搭建完整的气动发动机装配模型，整个建模过程严格遵循机械设计的装配约束规范，所有特征参数均可编辑调整，适配不同规格的气动发动机组件安装需求。
