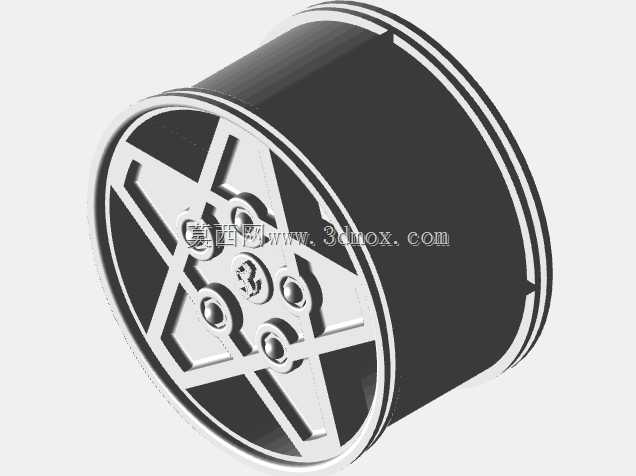

法拉利跑车星形辐条轮毂结构设计

　　辐条部分采用五组星形分叉结构，这种结构并非单纯为了外观造型，每一组辐条的截面都做了变厚度处理，靠近轮心安装座的位置厚度更大，向轮辋延伸的过程中逐渐收窄，既可以分散制动过程中产生的扭矩载荷，也能在车辆经过颠簸路面时，将路面传来的冲击载荷均匀传导到整个轮辋，避免局部应力集中导致的辐条断裂。轮心的安装区域设计了五个螺栓孔，孔位的分布圆直径严格匹配法拉利对应车型的轮毂安装参数，每个螺栓孔周围都做了局部加厚的凸台结构，凸台的平面度控制在0.05mm以内，保证轮毂安装后与轮轴法兰面完全贴合，不会出现高速行驶时的抖动问题。这款轮毂的设计首先围绕跑车行驶的实际工况展开，在日常道路行驶与赛道激烈驾驶的双重场景下，轮毂需要同时兼顾轻量化、结构强度与安装适配性。从结构来看，轮辋部分采用等宽双凸缘设计，凸缘的厚度经过反复校核，能够在轮胎充气后提供足够的支撑力，避免过弯时轮胎侧向滑移脱圈，同时轮辋的内壁预留了标准的气门嘴安装位，适配常规乘用车真空轮胎的装配需求，不需要额外改动轮胎结构就能完成安装。

　　安装面的中心预留了定位中心孔，中心孔的直径与轮轴的定位轴颈采用过渡配合，装配时可以快速定位，减少螺栓的剪切受力，延长紧固件的使用寿命。在设计过程中，首先需要确定轮毂的偏距参数，偏距的数值直接影响车轮的轮距与转向时的运动间隙，这款轮毂的偏距设置保证了装车后轮胎不会超出翼子板边界，同时在转向打满的情况下，轮胎与悬架摆臂、翼子板内衬之间保留足够的安全间隙，避免干涉。辐条之间的镂空区域除了减重作用，更重要的是为制动系统提供散热通道，跑车在连续制动时刹车卡钳与刹车盘会产生大量热量，镂空的辐条可以在车辆行驶时引导气流穿过轮毂内部，带走制动系统的热量，降低制动热衰减的风险。

　　轮辋的宽度经过匹配计算，适配对应规格的性能轮胎，胎圈座的角度符合行业通用标准，轮胎拆装时可以使用常规的扒胎设备操作，不需要专用工具，降低后期维护的难度。轮毂的边缘做了小尺寸的轮缘保护设计，突出的轮缘可以在车辆靠边停车时，避免路肩直接刮擦轮胎侧壁，同时也能减少轮毂边缘被磕碰变形的概率。从建模逻辑来看，整个模型采用参数化建模方式，轮辋的旋转特征先通过草图绘制截面轮廓，旋转生成基础实体后，再对凸缘、胎圈座等位置做细节倒角处理，避免应力集中；辐条部分先绘制单根辐条的草图轮廓，通过阵列命令生成五组辐条结构，再与轮辋、安装座做布尔合并，最后对所有的锐边做圆角处理，既符合实际加工的工艺要求，也能减少应力集中点。

　　安装座的螺栓孔位置先绘制分布圆草图，再通过拉伸切除生成孔位，每个孔的倒角尺寸统一，保证螺栓装配时能够顺利导入。整个模型的结构完全遵循实际轮毂的生产工艺逻辑，没有出现无法加工的悬空结构或者壁厚突变的位置，所有的壁厚都控制在合理范围内，既满足铸造或者锻造的工艺要求，也能保证足够的结构强度。在实际装车应用中，这款轮毂除了承担承载车身重量、传递驱动力与制动力的基础功能外，星形的辐条造型也能在车辆行驶时形成独特的视觉效果，同时镂空结构带来的轻量化效果可以降低簧下质量，提升悬架的响应速度，改善车辆的操控性能。设计过程中还考虑了动平衡的需求，整个轮毂的结构沿中心轴对称分布，质量分布均匀，后期做动平衡时不需要添加过多的平衡块就能达到精度要求，减少高速行驶时的车轮振动。
