汽车白车身引擎盖安装支撑支架结构

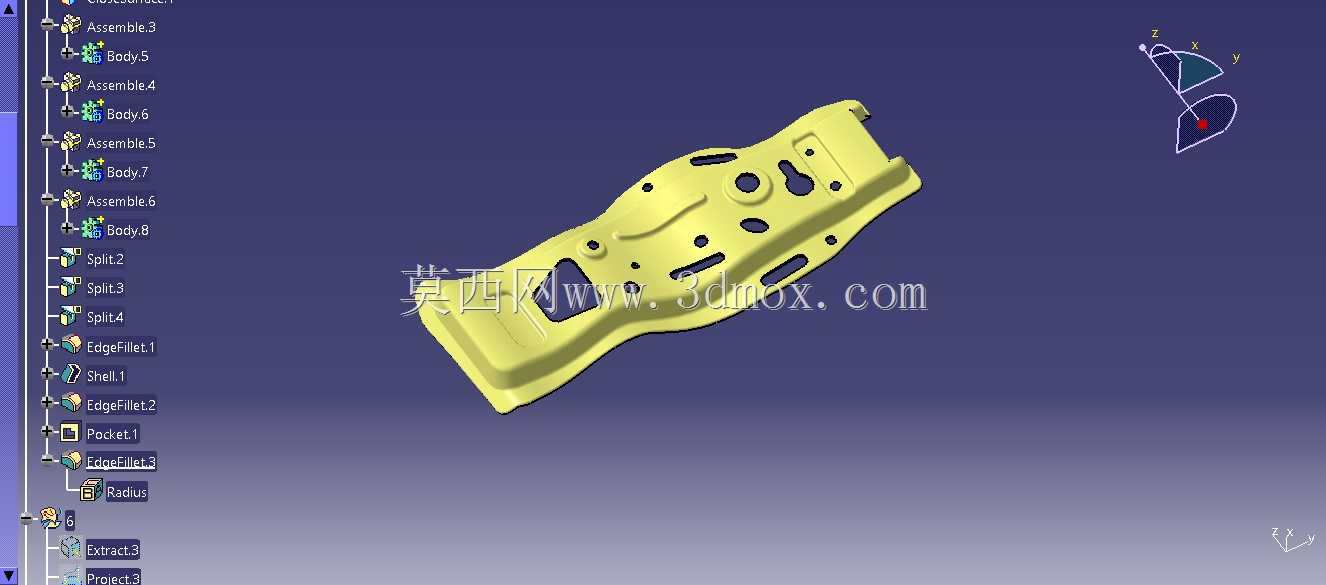

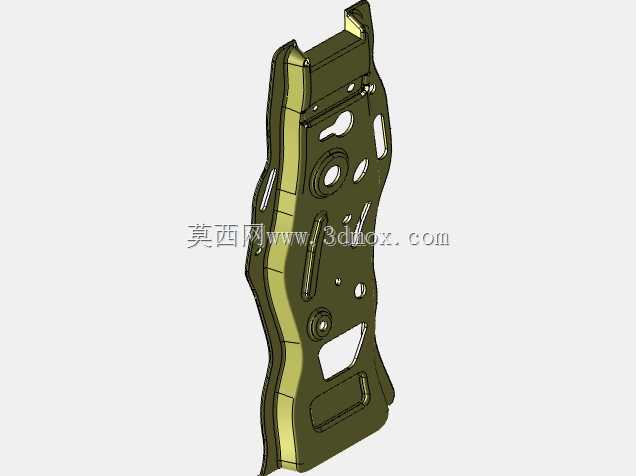

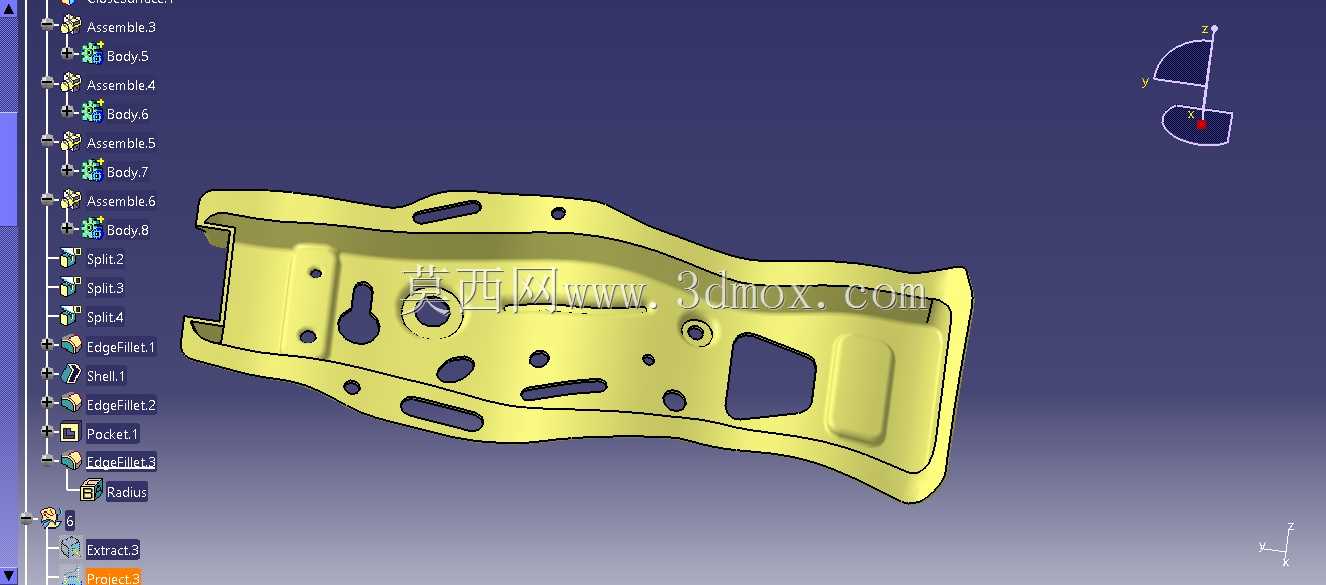

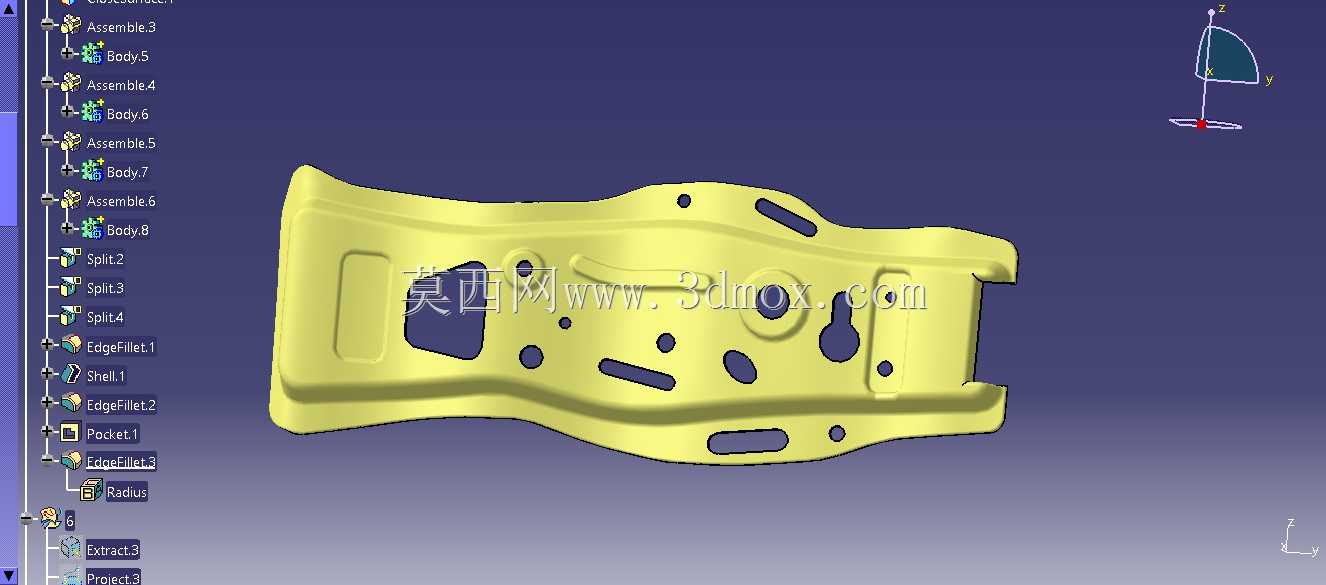

　　零件型面上分布的多组不同孔径的通孔，分别对应不同的功能需求：大尺寸的异形孔是焊装工位的定位过孔，用于匹配焊装夹具的定位销，保证零件在白车身拼焊时的位置精度，避免累计公差导致后续引擎盖安装出现面差、间隙不均的问题；中小尺寸的圆孔是螺栓安装孔，分别对应与前舱内板的固定点、与引擎盖铰链加强板的连接点，孔位边缘做了翻边强化处理，提升螺纹连接区域的局部刚度，避免长期振动下出现连接孔变形、螺栓松脱的问题；还有几组长条形的减重孔，在不削弱整体结构强度的前提下，尽可能降低零件自重，符合白车身轻量化的设计要求。在白车身焊装与总装环节，这类引擎盖支架是衔接前舱钣金与引擎盖总成的核心承载件，日常工况下需要同时承担引擎盖闭合状态下的静态支撑、车辆行驶过程中的振动载荷传递，以及引擎盖开启后的限位辅助作用，属于车身覆盖件安装体系里的关键受力连接件。从结构形态来看，该零件采用不等厚冲压钣金成型，整体呈随形的狭长弯弧构型，完全贴合前舱侧围钣金与引擎盖内板的安装型面，没有冗余的外凸结构，避免与周边线束、雨刮传动机构、前舱装饰罩产生运动干涉。

　　设计阶段需要优先考虑安装边界的约束：零件的安装面完全贴合前舱侧围的焊接面，折弯角度经过多轮CAE仿真验证，既要保证引擎盖关闭时支架与引擎盖内板的支撑面完全贴合，受力均匀不出现局部应力集中，也要预留足够的涂装工艺间隙，保证电泳液能够顺利流过零件与相邻钣金的缝隙，避免出现电泳死角导致后期锈蚀。零件的边缘全部做了压毛边、圆角处理，一方面避免总装工位操作人员装配时被钣金锐边割伤，另一方面也防止车辆长期使用过程中，边缘应力集中导致的钣金开裂问题。

　　从载荷传递路径来看，当引擎盖受到向下的按压载荷或者行驶中的风阻载荷时，力会通过支架上的连接点分散传递到前舱纵梁的加强区域，不会在支架局部形成应力集中点，零件上的几处凹凸加强筋沿着载荷传递方向布置，大幅提升了零件的抗弯、抗扭刚度，不需要额外增加料厚就可以满足强度要求，有效控制了零件的制造成本。在实际匹配过程中，支架的安装面平面度公差控制在0.2mm以内，保证与相邻钣金贴合后不会出现焊接间隙过大导致的焊穿、虚焊问题，连接孔的位置度公差控制在0.15mm范围内，确保总装工位装配时螺栓能够顺利穿入，不需要现场铰孔调整，提升总装线的装配效率。

　　这类支架的成型采用多工位级进模冲压工艺，先完成落料、冲孔，再进行分步折弯、成型，最后进行整形保证型面精度，成型后需要经过探伤检测，确认折弯区域没有微裂纹，避免长期使用过程中出现疲劳断裂。日常车辆使用中，该零件除了承担支撑作用，还能在车辆发生前部轻微碰撞时，通过自身的可控变形吸收部分冲击能量，减少碰撞力对引擎盖铰链以及前舱内部核心部件的损伤，同时也能降低引擎盖向后移位侵入乘员舱的风险，兼顾了结构强度与碰撞安全的设计要求。在维修场景下，该支架属于可单独更换的钣金件，不需要连带更换周边的大型覆盖件，能够有效降低车辆的后期维修成本，孔位的标准化设计也保证了售后配件的互换性，不需要额外进行孔位修配就可以完成更换作业。
