汽车等速万向节外球笼结构三维建模

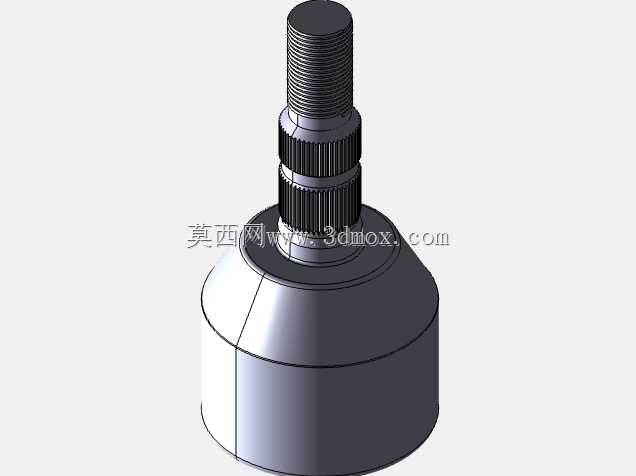

　　做底盘传动系统匹配的时候，等速万向节的外球笼是绕不开的核心部件，这个模型还原的就是前置前驱车型半轴靠近车轮侧的固定型等速万向节外露端结构，日常做传动系间隙校核、跳动行程分析的时候，这类结构的数模是必不可少的参考。先从实际装车场景说，这个部件装在半轴与轮毂单元的连接位置，车辆行驶过程中，随着悬架上下跳动、转向机构左右摆动，它需要在两轴存在夹角的状态下稳定把变速箱输出的动力传递给车轮，不能出现转速波动，也不能因为角度变化产生卡滞、传动冲击，这也是等速万向节和普通十字轴万向节最核心的区别。

　　从结构设计逻辑来看，模型里的杆部带两段不同参数的花键，最上端的细牙外螺纹是用来配合锁紧螺母把整个球笼轴和轮毂轴承内圈压合固定的，螺纹下方的大直径花键段是和轮毂中心的花键孔配合传递扭矩的，花键的模数、压力角都要和轮毂花键完全匹配，配合间隙控制在0.02到0.05毫米之间，既不能过紧导致装配压装力超标，也不能过松出现行驶松旷异响。花键下方的两道环形卡簧槽，一道是用来固定轮毂轴承的防尘挡圈，另一道是和半轴内的钢丝挡圈配合，限制球笼轴向窜动的，设计的时候卡簧槽的倒角、槽宽公差要和对应挡圈的线径匹配，避免挡圈脱出导致半轴脱落。

　　再往下的钟形壳部分，也就是模型里的大直径圆柱段，内部是六个沿圆周均匀分布的钢球滚道，滚道的曲率中心和万向节的摆动中心存在固定的偏心距，以此保证钢球始终处于两轴夹角的平分面上，实现等速传动，钟形壳的外径尺寸要匹配对应的防尘罩卡箍安装位，同时要留出足够的壁厚，承受钢球传递的接触应力，一般调质处理后表面硬度要达到HRC58到62，保证滚道的耐磨性能。做整车总布置的时候，这个部件的安装边界要重点校核几个方向的尺寸：首先是杆部伸出长度，要匹配悬架上跳极限、下跳极限时的半轴伸缩量，避免球笼从半轴中脱出或者顶死；其次是钟形壳的最大外径，要和转向节的避让空间、减震器下端的安装座、制动盘的防尘挡板保持至少10毫米以上的安全间隙，尤其是转向打到最大角度、悬架同时上跳的极限工况下，不能出现运动干涉；还有杆部花键的有效啮合长度，要保证轮毂花键和轴段完全啮合，啮合长度不足会导致花键齿面压应力过大，出现打齿失效。

　　日常做维修替换件开发的时候，这个结构的数模还能用来做防尘罩的匹配设计，防尘罩的大端要卡在钟形壳的卡箍槽里，小端卡在半轴的轴颈上，要能覆盖万向节的最大摆动角度，不能在大角度转向的时候出现褶皱、被拉扯撕裂，否则泥沙进入滚道会快速磨损钢球和滚道，导致转向异响、传动卡顿。建模的时候这类部件要重点还原花键的齿形参数、滚道的曲率变化、各个卡簧槽和台阶的位置尺寸，不能只做外观曲面，否则做干涉校核、装配模拟的时候就失去了参考意义，很多新手建模的时候容易忽略花键末端的退刀槽结构，实际加工的时候这个退刀槽是滚轧花键必备的工艺结构，同时也能减少应力集中，避免轴段在花键根部出现疲劳断裂。另外钟形壳和杆部的过渡圆角也很关键，这个位置是应力集中的高发区域，圆角半径一般不小于2毫米，配合表面喷丸处理提升疲劳强度，承受车辆急加速、急减速时候的冲击扭矩，尤其是手动挡车型弹离合起步的时候，这个位置的瞬时扭矩能达到额定扭矩的2.5倍以上，结构强度不足很容易出现轴颈断裂的故障。
