电源变压器配套双环式金属固定夹结构

　　这款双环式金属固定夹，主要面向小功率电源变压器的装配固定场景，在民用小家电、工控板卡供电模块、小型通讯设备内置供电单元的组装工序中应用广泛，核心作用是将绕制完成的变压器铁芯与绕组组件稳定约束在安装位，避免设备运输、运行过程中受振动、冲击出现绕组移位、引脚脱焊、铁芯松动等问题，同时可适配不同安装基面的固定需求，减少变压器工作时的微幅振动传递，降低低频嗡鸣噪声的传导。

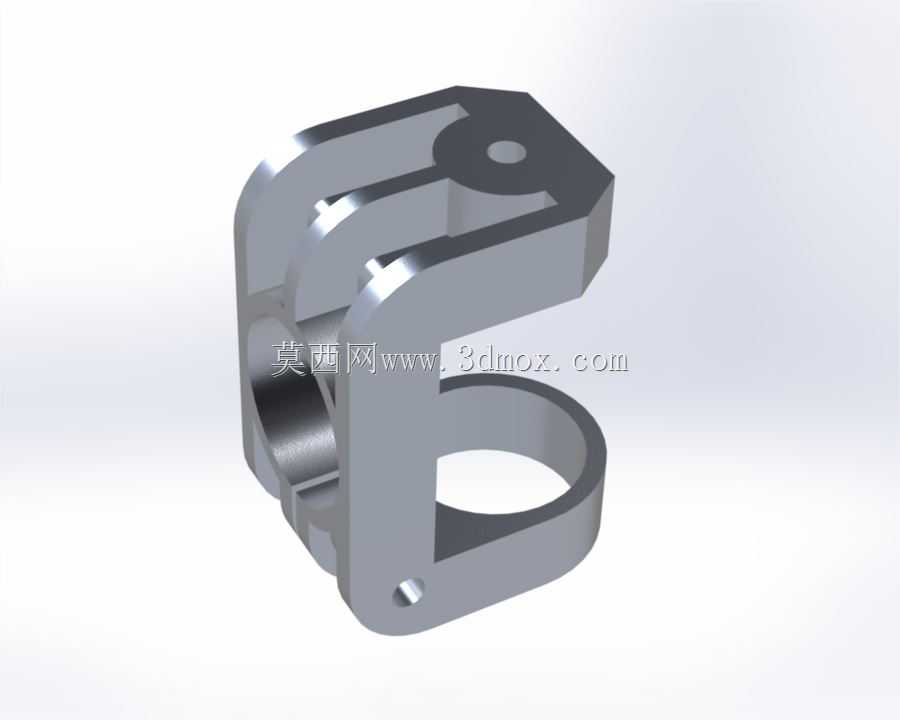

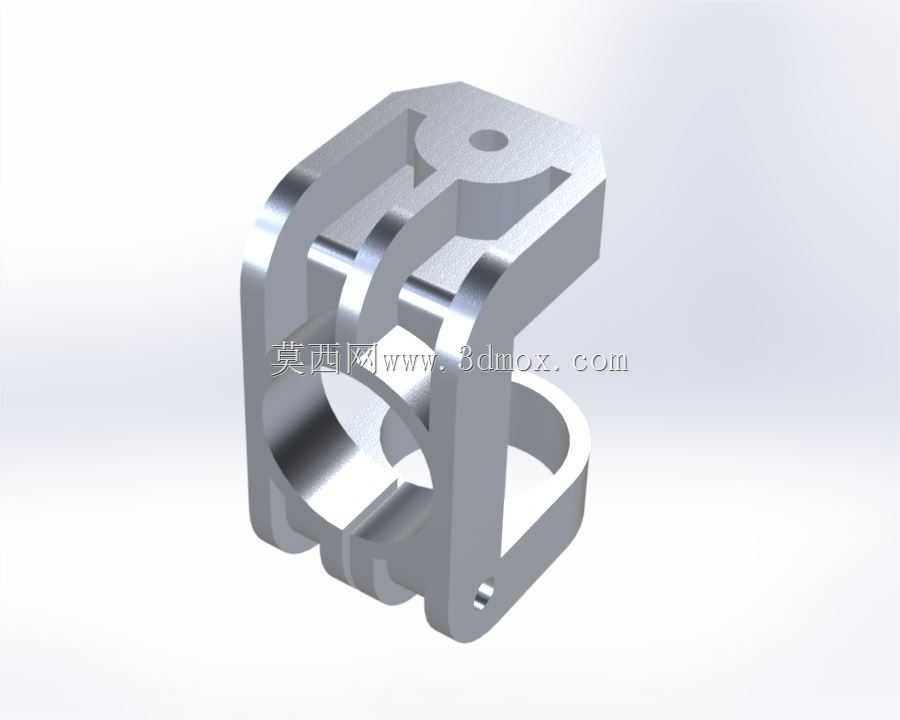

　　从结构功能来看，该夹件采用一体化弯折成型的金属结构，主体设置两个同轴度匹配的环形夹持位，其中下部大尺寸环腔用于套合变压器的环形铁芯或绕组骨架外侧，上部带铰接孔的弯折臂用于配合锁止件完成夹持力的施加，夹件侧壁预留的两个小孔位可穿装定位销或自攻螺钉，实现夹件与安装基板的硬连接，同时也可作为夹件自身的形变限位点，避免夹持力过大导致夹件塑性变形、夹伤绕组外层绝缘层。夹件的弯折过渡处均做了圆弧倒角处理，没有尖锐棱角，一方面是避免装配过程中割伤操作人员、划破变压器绝缘漆包线或绝缘胶带，另一方面也能减少应力集中点，提升夹件长期受振动载荷下的结构疲劳寿命。

　　设计过程中，首先要匹配目标变压器的外径尺寸，下部环腔的内径预留0.2-0.3mm的装配间隙，既保证夹件可以顺利套入变压器本体，又不会因为间隙过大导致夹持松动；上部的铰接孔位置经过受力校核，当锁止件穿入孔位锁紧时，夹持力可以均匀分布在环腔与变压器接触的整个弧面上，不会出现局部压强过大压裂骨架的情况。夹件的材质选用冷轧碳素钢，表面做镀锌钝化处理，兼顾结构强度与防锈能力，材料厚度根据夹持的变压器重量选定，针对100W以下的小型电源变压器，1.2mm厚度的板材即可满足夹持力要求，同时不会过多占用设备内部的安装空间。

　　安装边界方面，该夹件的整体外轮廓宽度比所夹持的变压器外径大6mm左右，上部铰接臂的伸出长度比环腔顶部高8mm，安装时需要在基板上预留对应两个小孔位的安装孔，孔距与夹件上的孔位公差控制在±0.1mm以内，保证装配时不需要强行掰动夹件即可对位锁付。夹件的锁止方式可根据实际装配场景选择，既可以用螺钉配合螺母穿过上部铰接孔锁紧，也可以采用快拆卡扣式结构，适配不同产能规模的生产线装配需求，在需要后期维护更换变压器的场景下，松开上部锁止件即可直接取出变压器，不需要完全拆除整个夹件，提升售后维护的效率。

　　在结构细节处理上，夹件与变压器接触的内环面没有做完全光滑处理，保留了轻微的冲压纹路，可增加接触摩擦力，进一步避免变压器在夹件内部出现周向转动，防止引脚受力断裂；夹件的两个安装小孔采用翻边冲孔工艺，提升孔位的结构强度，避免螺钉锁付时孔位开裂。整个夹件没有多余的冗余结构，在满足夹持强度、安装定位的前提下尽可能压缩自身重量与占用空间，适配小型电子设备内部紧凑的装配环境，同时一体化冲压成型的工艺也适合批量生产，加工成本低，尺寸一致性好，可满足大批量电子组装产线的零件供应需求。
