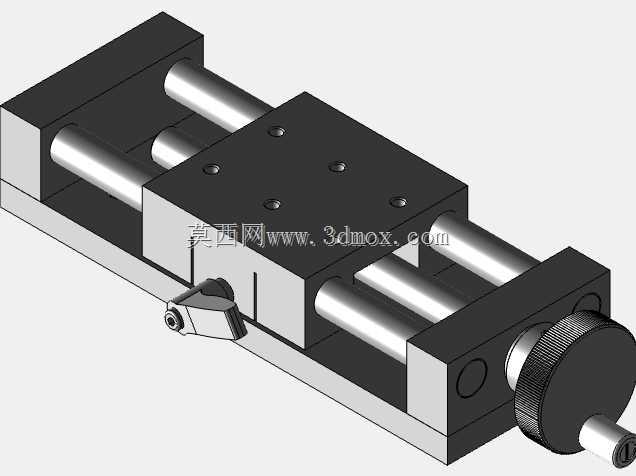

这款X轴重载调整单元,是面向工业现场重载工况下的直线位移微调需求开发的手动进给部件,在各类工装夹具定位、光学检测工位调整、小型加工单元进给、实验室测试平台搭建场景中都有广泛应用,区别于轻载型的交叉滚子导轨滑台,该结构从承载刚性出发做了针对性的结构强化,能够承受垂直于滑台安装面的大负载以及侧向倾覆力矩,不会出现轻载滑台在偏载下卡滞、爬行的问题。从结构设计逻辑来看,该滑台采用双圆柱光轴作为导向支撑,两根平行光轴贯穿滑座两端的固定支撑座,光轴与支撑座采用过盈配合压装固定,保证导向基准的平行度与结构刚性,滑座内部配置了与光轴适配的直线轴承,将滑动摩擦转化为滚动摩擦,大幅降低手动进给的阻力,即使在满负载状态下,转动端部的调节手轮也能实现顺滑的位移进给,不会出现卡顿、迟滞的手感。
端部的进给调节采用细牙螺纹螺杆传动结构,螺杆与滑座内部的螺母块配合,将手轮的旋转运动转化为滑座的直线位移,细牙螺纹的导程设计兼顾了进给分辨率与调节效率,既可以实现微米级的微调对位,也不需要过多转动手轮就能完成全行程的位置调整,手轮外圈做了滚花纹理处理,增大手动旋转时的摩擦力,即使手上沾有少量切削液或油污,也能稳定转动手轮完成调节,不会出现打滑的问题。滑座侧面设置了锁紧扳手,当调整到目标位置后,扳动锁紧扳手即可将滑座与导向光轴锁死,避免设备运行过程中因为振动、负载冲击导致滑座位置偏移,锁紧结构采用偏心压紧的原理,锁紧力足够且操作便捷,不需要额外使用内六角扳手等工具就能完成锁紧与释放操作,适配现场快速调整的作业需求。
从安装边界来看,两端的支撑座底部设置了标准的安装孔位,可以直接通过内六角螺丝固定在光学平台、设备基板或者工装底板上,不需要额外加工转接板,滑座的顶面也预留了成排布的螺纹安装孔,能够直接固定待调整的工件、夹具或者功能模组,孔位间距符合通用工业安装标准,能够兼容大部分常规工装的安装尺寸,不需要对滑座做二次加工就能完成装配。在实际选型应用中,这类重载手动滑台常被用在焊接工位的焊枪位置微调、视觉检测系统的相机焦距与拍摄位置调整、小型压装设备的压头对位、实验测试平台的样品位置调节等场景,相比电动位移台,它不需要配置电机、驱动器与控制系统,成本更低,调试操作更直观,同时重载结构的设计让它能够适配更广泛的负载场景,不会因为负载稍大就出现导向结构变形、进给精度丢失的问题。设计过程中对滑座的受力做了针对性的优化,滑座采用整体式的方块结构,材质选用高强度铝合金做硬质阳极氧化处理,在保证整体结构刚性的同时控制了部件自重,不会给安装基板带来过大的额外负载,导向光轴采用轴承钢材质做淬火处理,表面硬度达到HRC60以上,具备优秀的耐磨性能,长期往复使用也不会出现导向面磨损导致的间隙变大、精度下降问题,直线轴承采用自润滑设计,日常使用不需要定期加注润滑脂就能长期保持顺滑的进给状态,降低了现场维护的工作量。
滑台的整体结构做了简化设计,没有多余的冗余部件,所有零部件都采用标准化的工业通用件,后期如果出现易损件磨损,不需要更换整个滑台,只需要更换对应规格的直线轴承或者传动螺杆就能恢复原有精度,大幅降低了设备的全生命周期使用成本。在装配精度控制上,两根导向光轴的平行度控制在0.02mm每百毫米行程以内,螺杆与导向光轴的平行度也做了严格的公差管控,保证滑座在全行程移动过程中不会出现卡滞,移动的直线度精度能够满足大部分工业微调场景的需求,不需要额外做精度校准就能直接投入使用。
