带凸台圆形法兰式轴座连接结构

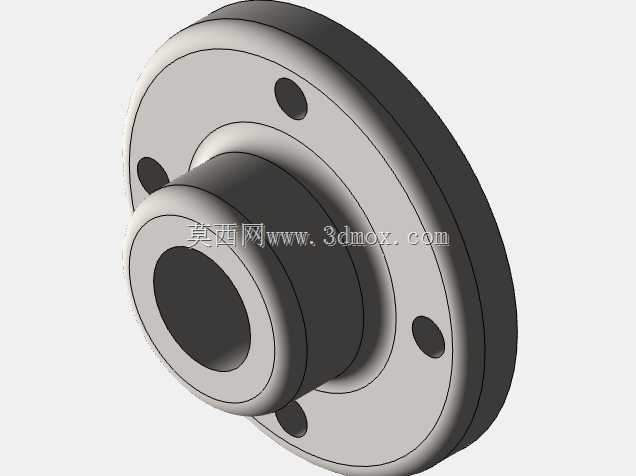

　　这类带凸台的圆形法兰连接结构，在流体管路布设、传动轴系支撑、设备舱体密封对接场景中应用十分广泛，日常做设备改造、非标工装搭建时经常会用到这类零件，它的核心作用是实现两个不同口径部件的同轴对接，同时通过法兰盘上的安装孔完成周向固定，避免对接后出现径向窜动或者轴向松脱。从结构设计逻辑来看，整个零件采用回转体构型，主体分为两个功能段，一侧是直径较大的法兰盘，盘面上均匀分布四个贯通安装孔，孔位沿圆周等角度排布，保证安装时螺栓受力均匀，不会出现单侧应力集中的问题；另一侧是同轴延伸的凸台轴段，凸台的外径小于法兰盘直径，这个凸台的作用是插入对接部件的定位内孔，实现装配时的径向定位，省去装配时反复找正同轴度的工序，现场装配效率能提升不少。

　　设计这类零件的时候，首先要确定的是中心通孔的直径，这个尺寸直接和穿过的轴径、管路通径匹配，间隙控制要根据使用场景调整，如果是用于传动轴的支撑座，中心孔和轴的配合间隙要留到滑动配合的公差范围，如果是用于流体管路对接，中心孔通径要和对接管路的通径完全一致，避免通径变化造成流体阻力增大。法兰盘的厚度需要根据实际承载的拉力、压力计算，比如用于高压管路对接时，法兰盘厚度要足够承受螺栓预紧力和内部介质压力，不会出现盘体变形导致密封失效的问题；如果是轻载的定位连接场景，法兰盘厚度可以适当减薄，控制整体重量。

　　凸台段的长度要和对接部件的定位孔深度匹配，一般凸台长度比定位孔深度小0.1到0.2毫米，保证装配时法兰盘端面能和对接面完全贴合，不会因为凸台过长导致两个对接面存在间隙，影响连接刚性或者密封效果。法兰盘上的安装孔中心距要严格和对接部件的孔位一致，孔的直径比所用螺栓直径大0.5到1毫米，补偿加工和装配时的位置误差，避免出现螺栓穿不进去的问题。建模的时候优先用旋转凸台指令完成主体轮廓的构建，先在过中心轴的基准面上绘制半侧截面轮廓，标注好各段的直径、长度尺寸，确认截面没有开放端点后绕中心轴旋转360度生成主体，之后在法兰盘端面上绘制安装孔的草图，用圆周阵列的方式生成四个均匀分布的通孔，最后对所有锐边做0.5到1毫米的倒角处理，既可以去除加工毛刺，也能避免装配时锐边割伤密封件或者操作人员。实际选型使用的时候，要注意安装边界的限制，法兰盘的最大外径不能超过安装位置的空间尺寸，凸台段的外圆要和对接定位孔保持合适的配合公差，如果需要密封的场景，要在法兰盘端面预留密封槽的位置，加装O型圈或者密封垫片，保证对接位置的密封性。这类零件的加工工艺一般采用棒料车削完成主体外形，之后上钻床或者加工中心完成安装孔的加工，量产时也可以采用模锻的方式制作毛坯，减少后续机加工的余量，降低生产成本。

　　在传动轴系的应用中，这类结构常作为轴承座的端盖或者轴系的定位法兰，凸台部分可以顶住轴承外圈，实现轴承的轴向定位，防止轴承运转时出现轴向窜动；在管路系统中，这类法兰可以实现不同管径管路的过渡对接，凸台部分插入管路内孔后，配合密封垫就能完成可靠连接，承受一定的管路压力。设计时还要注意各段的同轴度公差，尤其是中心通孔和凸台外圆、法兰盘外圆的同轴度，要控制在合理的公差范围内，避免装配后出现轴系偏心、管路错位的问题，影响设备的正常运行。
