制冰机用回流传动轮结构设计

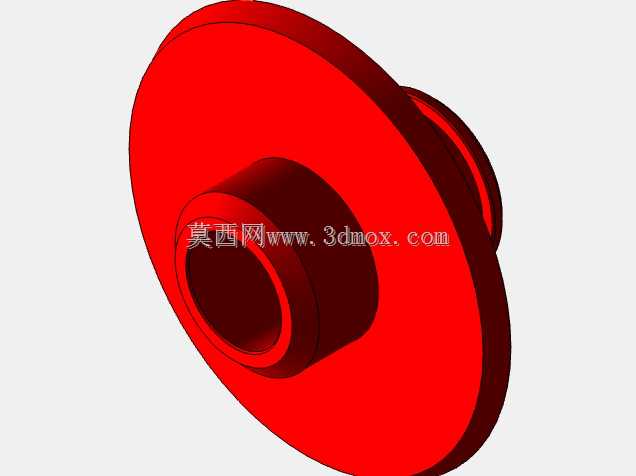

　　该零件为制冰机内部的回流传动构件，主要承担制冰循环过程中冰体输送、脱冰复位的回转传动功能，在商用制冰设备、小型工业制冰机组的冰仓循环结构中应用广泛。从实际工况来看，该部件长期处于低温高湿的设备内部环境，运行过程中需要承受冰粒剐蹭、循环水流冲刷以及间歇式回转的扭矩载荷，因此结构设计上优先考虑了耐磨性能与装配同轴度的匹配要求。整体结构采用带轮毂的盘式回转构型，大直径轮盘外缘作为传动接触面，可适配设备内部的传动带或拨杆结构，中心凸起的轮毂部分设置同轴通孔，用于穿装固定转轴，轮毂与轮盘之间采用大圆角过渡，避免低温环境下应力集中导致的结构脆裂。

　　轮盘背面设置的环形凸台，一方面用于限制轮体的轴向窜动，另一方面可与设备内部的挡水结构配合，减少循环水渗入转轴安装位的概率，降低转轴锈蚀卡滞的风险。从安装边界来看，中心通孔的直径匹配常规制冰机的通用转轴规格，轮毂的轴向伸出长度适配设备内部安装位的夹层厚度，轮盘的最大外径经过尺寸校核，安装后不会与周边的冰格、脱冰拨叉、储冰仓壁面产生运动干涉，轮盘端面的平面度控制在合理公差范围内，保证回转过程中不会出现偏摆蹭边的问题。设计过程中针对低温工况做了结构优化，所有棱边均做了倒钝处理，避免结冰后棱边处的冰胀应力造成零件缺损，轮毂内孔的公差带选用间隙配合的公差区间，既保证转轴穿装顺畅，又不会因间隙过大导致回转晃动。

　　该零件的功能逻辑是，在制冰循环的脱冰阶段，随转轴做定角度回转，通过轮盘外缘的摩擦力带动脱冰机构动作，将成型的冰块从冰格上剥离送入储冰仓，复位阶段反向回转回到初始位置，等待下一轮制冰循环，整个运动过程中轮体的动平衡性能经过调校，低速回转时无明显抖动，不会带动整机产生额外振动噪音。从结构强度角度看，轮盘的厚度经过载荷核算，能够承受脱冰过程中冰块卡滞带来的瞬时冲击扭矩，不会出现轮盘变形断裂的问题，轮毂与轮盘的连接部位加厚处理，是整个零件的强度核心区域，可承受长期往复回转的疲劳载荷。

　　在实际设备装配中，该零件无需额外加工即可直接适配对应型号的制冰机转轴，安装时仅需将轮毂内孔对准转轴推入，通过轴端的卡簧即可完成轴向固定，装配工序简单，便于设备产线的快速组装以及后期售后的零件更换。针对制冰机内部的潮湿环境，该结构没有设置易积水的凹槽死角，轮盘表面为光滑弧面过渡，运行过程中溅落的水流可顺着盘面自然流下，不会在零件表面积水结冰，避免因结冰卡滞导致的传动失效。
