汽车车轮罩逆向设计三维数模

　　汽车车轮罩作为整车外饰覆盖件的核心组成部分，日常承担着遮挡轮毂螺栓、防护制动系统、优化轮腔气动流场、匹配整车外观造型风格的多重作用，在乘用车、商用客车的量产配套与售后改装市场都有极高的应用占比。本次逆向设计的车轮罩产品，针对量产塑料车轮罩的复刻开发场景，完整覆盖从扫描点云处理到实体数模重建的全流程设计逻辑，可直接用于后续注塑模具开发、装配匹配验证、改型优化等工程环节。

　　从实际装车场景来看，这类塑料车轮罩多用于钢制轮毂的乘用车型，安装后可覆盖轮毂裸露的金属结构，避免行驶过程中泥水、砂石飞溅对轮毂螺栓、制动盘表面的侵蚀，同时轮罩表面的导流槽结构可梳理轮腔内部的紊乱气流，降低整车高速行驶时的风阻系数，减少轮腔区域的气动噪声。在售后改装场景中，同规格的替换式车轮罩也可用于老化破损件的快速更换，无需更换整个轮毂总成，大幅降低车辆维护成本。

　　设计过程中首先完成扫描点云的预处理，剔除扫描过程中产生的杂点、噪点，对轮罩边缘的安装卡扣位、表面装饰凹槽等特征区域做点云加密对齐，确保重建后的数模与实物扫描数据的偏差控制在0.1mm以内，满足注塑件的尺寸公差要求。外形尺寸方面，轮罩整体为等直径圆盘结构，直径尺寸匹配对应车型的轮毂安装尺寸，背部的卡扣安装位沿圆周均匀分布，卡扣的凸起高度、卡接角度完全匹配钢制轮毂的轮辋卡槽边界，安装后可实现卡接到位无松动，轮罩背面与轮毂端面的预留间隙均匀，避免行驶过程中出现干涉异响。

　　结构设计上，轮罩表面的镂空槽位兼顾减重与散热需求，均匀分布的长条形镂空可保证制动系统工作时的热量快速散出，避免塑料轮罩长期处于高温环境出现老化变形；轮罩中心的标识安装位预留了标准的安装凹槽，可适配不同品牌的车标安装需求；背部的加强筋沿径向均匀排布，在不增加整体壁厚的前提下提升轮罩的整体结构强度，可承受日常行驶过程中的砂石冲击、低速剐蹭不会出现开裂破损。

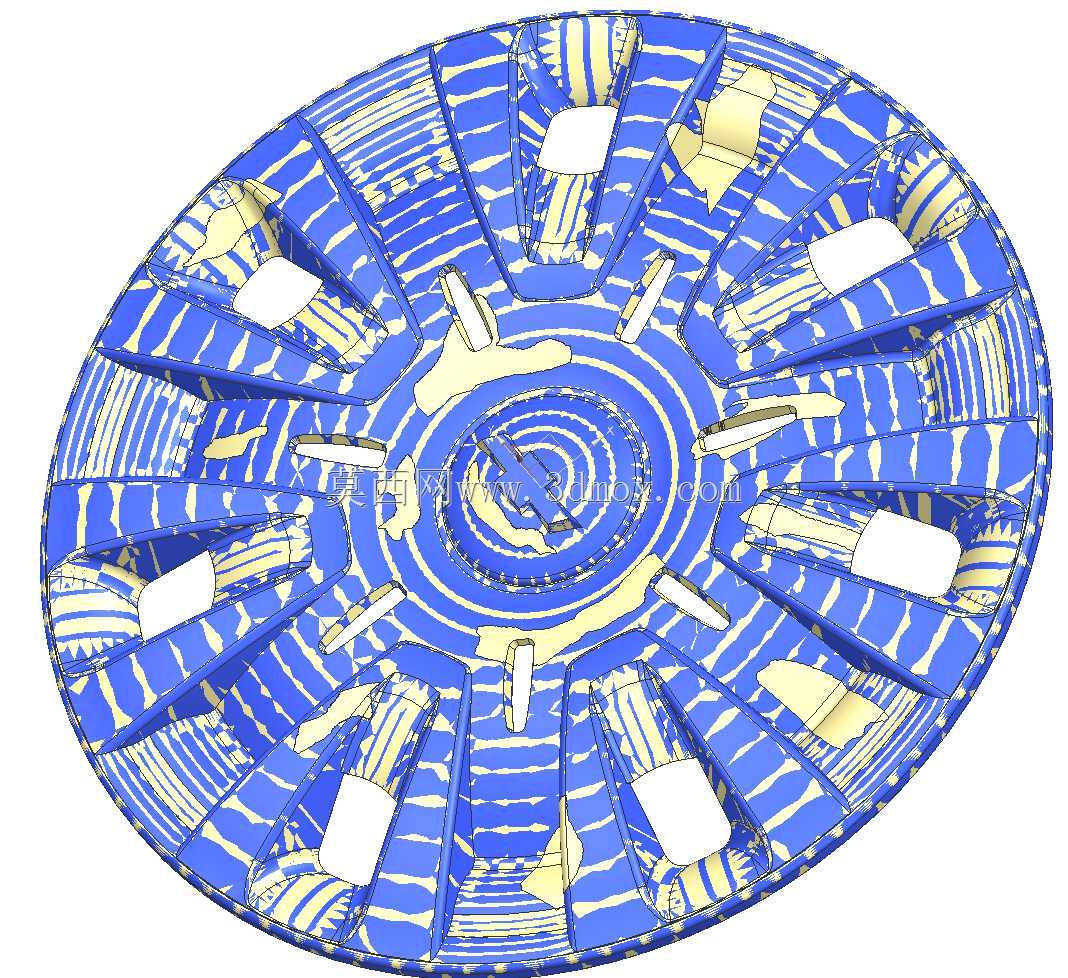

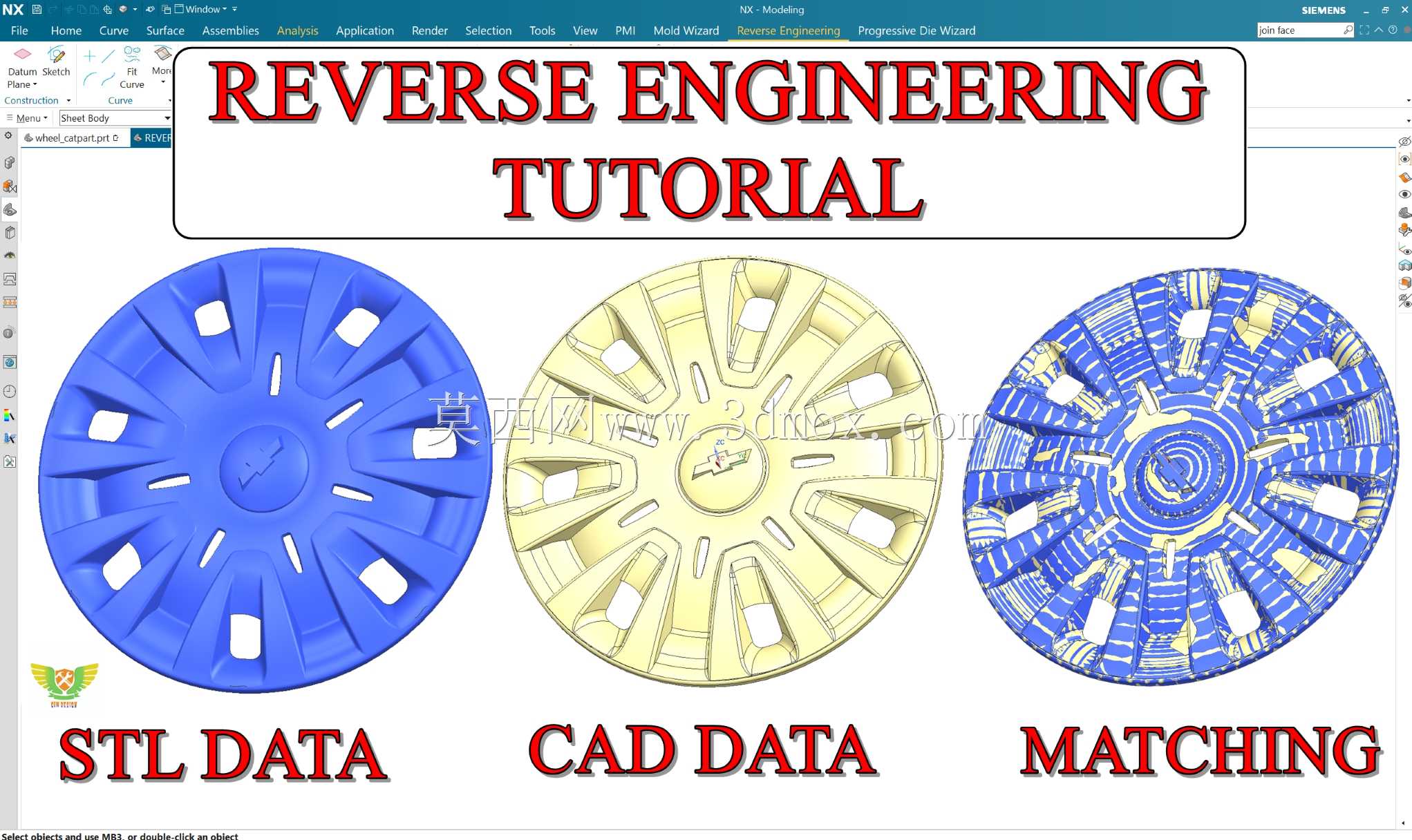

　　逆向匹配过程中重点处理了STL扫描数据与CAD实体数模的对齐精度，针对轮罩表面的曲面弧度、装饰线条的过渡圆角做了连续曲率优化，确保重建后的曲面无突兀折角，表面光顺度满足注塑模具的加工要求，不会出现脱模困难、表面缩痕等工艺问题。安装边界的校核环节，逐一验证了每个卡扣的安装行程、卡接抱紧力，确保轮罩安装后可承受车辆高速行驶、颠簸路面的振动载荷，不会出现脱落、移位的问题；轮罩外边缘与轮眉的间隙段差控制在整车外饰的匹配公差范围内，与整车侧面造型保持流畅的视觉衔接。

　　从材料适配角度，该数模对应的产品采用改性PP塑料注塑成型，设计时充分考虑了塑料件的成型收缩率，所有特征的拔模角度都满足注塑工艺要求，壁厚均匀控制在2.5mm-3mm区间，避免壁厚差异过大导致的注塑缩痕、翘曲变形问题。轮罩表面的皮纹区域预留了足够的皮纹加工余量，可根据整车外观需求做不同纹理的表面处理，实现与车身外饰件的质感统一。
